112 124 PLC Splitter

1x12/1 × 24 pachet de tuburi de oțel despărțitor 60x12x4 și 80x20x4mm, cu 900 μm tubul liber 1,0+0,1/-0m, conector SC/APC.Specificații de performanță:ParametriSimbolSpecificațiiUnitateNumărul canaluluiCH1 × 121 × 24Lungimea de undă de funcționare1260 ~ 1650nmLungimea de undă de testar......

Trimite o anchetă

Descriere produs

1x12/1 × 24 pachet de tuburi de oțel despărțitor 60x12x4 și 80x20x4mm, cu 900 μm tubul liber 1,0+0,1/-0m, conector SC/APC.

Specificații de performanță:

Parametri	Simbol	Specificații		Unitate
Numărul canalului	CH	1 × 12	1 × 24
Lungimea de undă de funcționare		1260 ~ 1650		nm
Lungimea de undă de testare		1310/1550		nm
Raport spectral		8,333%	4,166%	%
Pierdere de inserție1	IL	≤12.5	≤16.0	DB
Uniformitate	Uni	≤1.2	≤1.6	DB
Polarizare dependentă de polarizare	PDL	≤0.35	≤0.40	DB
Pierderea de întoarcere	RL	≥55		DB
Directivitate2	Dir	≥55		DB
Putere optică de intrare	P	100		MW
Tip de fibre		Fibra ITU-T G657 A1
Tipul Pigtail		Toate portul ： Alb 900 μm tub liber
Lungimea intrării		1,0 +0,1/-0		m
Lungimea de ieșire		1,0 +0,1/-0		m
Conector		Tot portul ： SC/APC
Marcaj de cablu		1x12 PLC ： În 、 1、2 ... ... 11 、 12 1x24 PLC ： În 、 1、2 ... ... 23 、 24
Dimensiunea pachetului (L) × (W) × (H)	PKG	1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6		mm
Temperatura de funcționare	Top	-40 ~ +85		℃
Temperatura de depozitare	TST	-40 ~ +85		℃

*Note: 1. Toate valorile pierderilor de inserție includ pierderea conectorului.

Harta schiței:

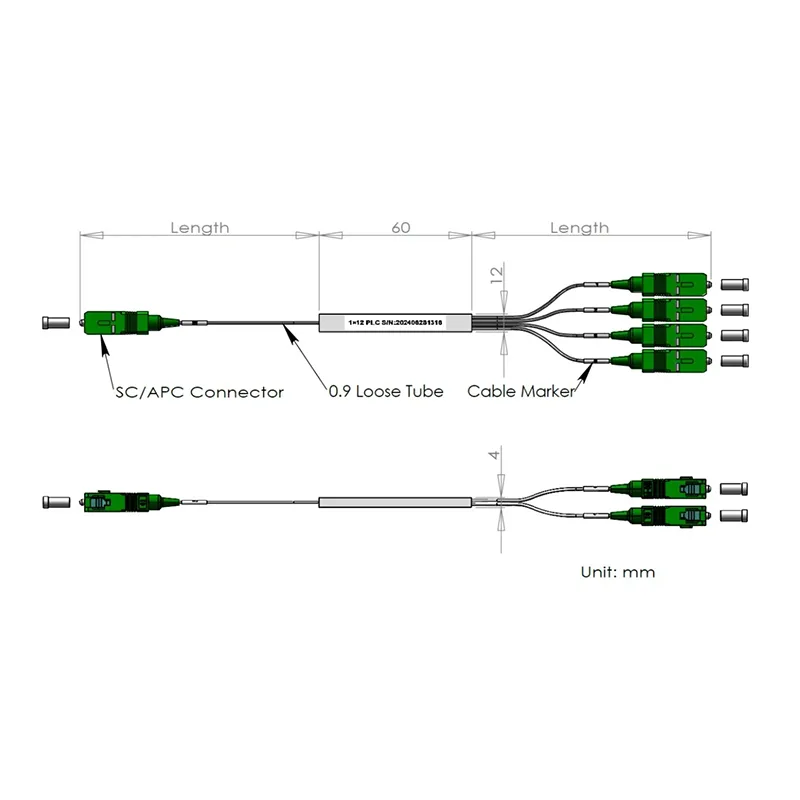

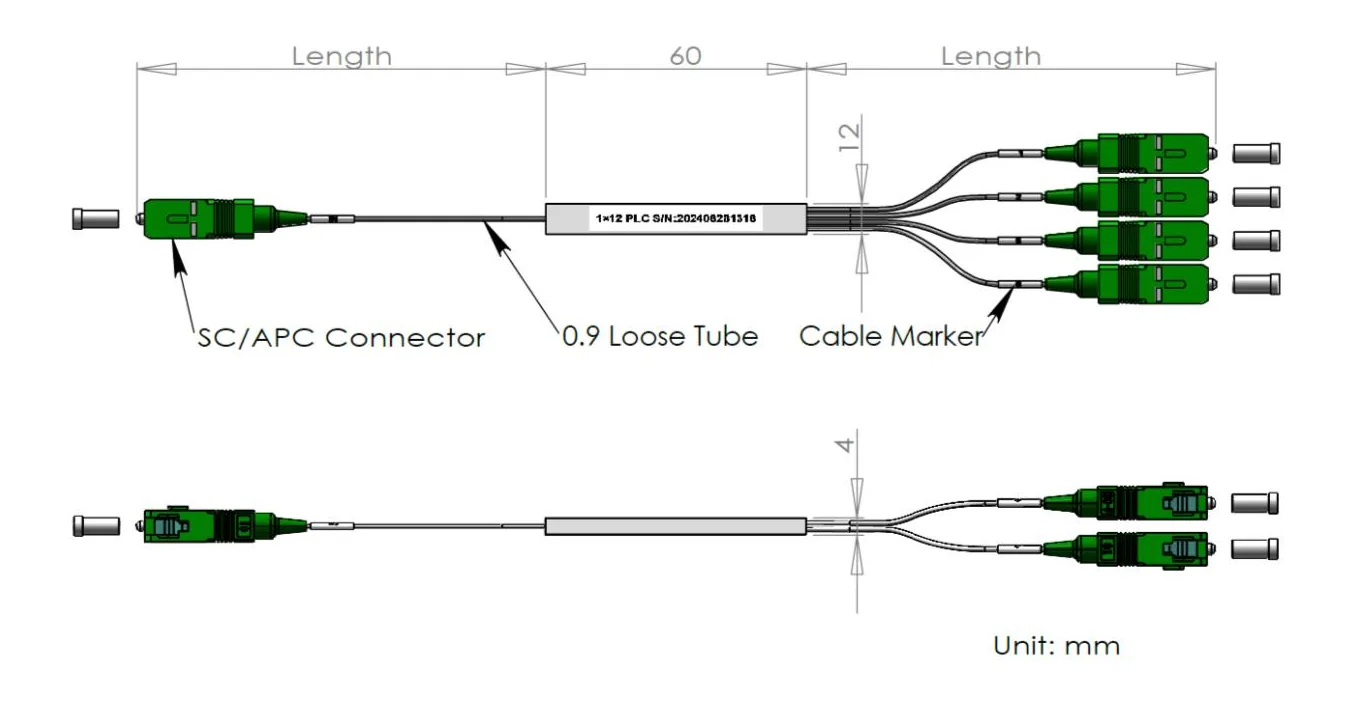

1x12 Splitter PLC

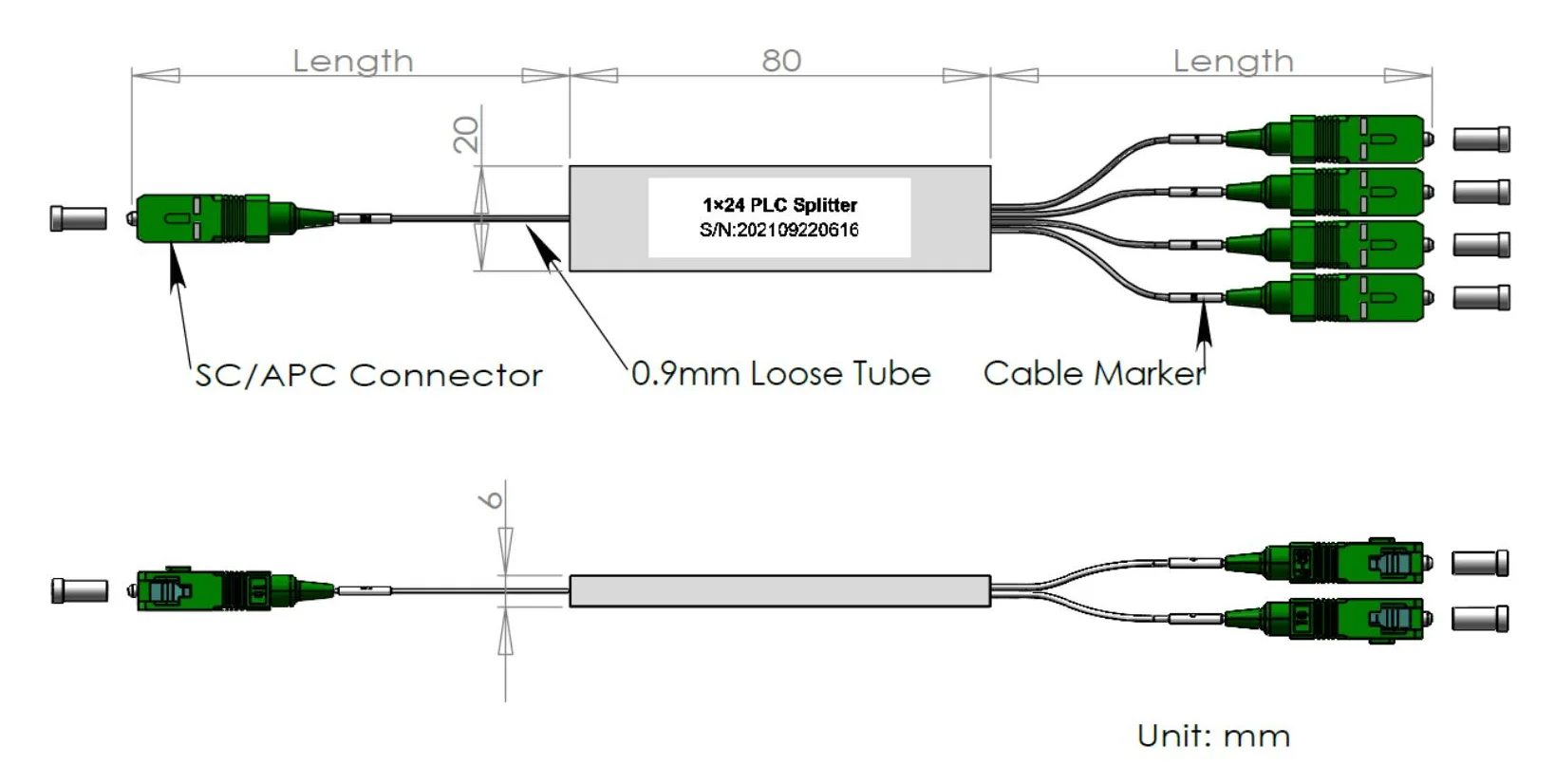

1x24 Splitter PLC

Raport de testare:

1. Raport de testare cu valori exacte care trebuie incluse în ambalaje.

Exemplu raport: 1x12 mini 0,9mm Foaie de date PLC Splitter

Lungimea de undă de funcționare (NM)	1260-1650	Data inspectată	2024/11/30
P/N:	1x12-0.9-în 1,0m-out 1,0m-scapc	PĂCAT:	21113000001
Tip de fibre	G657A2	Lungimea fibrei (m)	Ins1,0m/out> 1,0m
Tip conector	Sciapc	Dimensiunea pachetului (mm)	60x12x4
Temperatura de depozitare	-40 ~+85 ℃	Temperatura de funcționare	-40 ~+85 ℃

ltem	(Db)		PDL (DB)		RL (DB)
Lungime de undă (NM)	@1310	@1550	@1310	@1550	@1310	@1550
Spec.	Max.12.50		Max.0.35		≥55
Portul 1	12.43	12.38	0.14	0.07	Pasa	Pasa
Portul 2	12.24	12.35	0.16	0.06	Pasa	Pasa
Portul 3	12.22	12.20	0.12	0.07	Pasa	Pasa
Portul 4	12.30	12.24	0.04	0.04	Pasa	Pasa
Portul 5	12.24	12.25	0.11	0.05	Pasa	Pasa
Portul 6	12.35	12.29	0.11	0.01	Pasa	Pasa
Portul 7	12.42	12.44	0.21	0.11	Pasa	Pasa
Portul 8	12.23	12.18	0.11	0.01	Pasa	Pasa
Portul 9	12.27	12.19	0.21	0.10	Pasa	Pasa
Portul 10	12.38	12.17	0.02	0.04	Pasa	Pasa
Portul 11	12.29	12.21	0.11	0.06	Pasa	Pasa
Portul 12	12.42	12.27	0.08	0.07	Pasa	Pasa
Intrare	N / A				N / A
Max	12.43	12.44	0.21	0.11	N / A
Min.	12.22	12.18	0.04	0.01	N / A
Medie	12.30	12.29	0.13	0.05	N / A
Uniformitate (≤0.8db)	0.21	0.27	Directivitate (DB)		> 55
