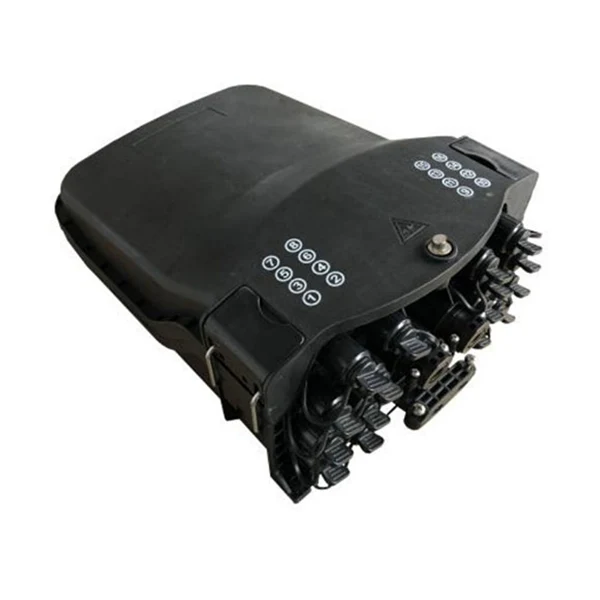

48 Cutie de distribuție pentru cablu de fibră optică preconectorizată cu miez de fibră

Cutia de distribuție a cablurilor de fibră optică preconectorizată cu 48 de nuclee de fibră de la Orientalfiber este o soluție de calitate profesională concepută pentru a eficientiza implementările rețelei FTTX. Fiind un produs emblematic al Jiangsu Xuben Photoelectric Technology Co., Ltd, această cutie de distribuție integrează îmbinarea fibrelor, despicarea și conexiunea terminală într-o singură carcasă cu durabilitate ridicată.

Trimite o anchetă

Descriere produs

Cutia de distribuție a cablurilor de fibră optică preconectorizată cu 48 de nuclee este proiectată special pentru scenarii de inginerie de telecomunicații în aer liber. Dezvoltat în conformitate cu standardele de inginerie ale producătorului chinez Orientalfiber, pune un accent principal pe fiabilitatea structurală și pe stabilitatea operațională pe termen lung. Carcasa produsului este construită din materiale PP sau PC+ABS de înaltă rezistență, oferind rezistență robustă la apă, praf și îmbătrânire. Cu un grad de protecție IP65, asigură stabilitatea conexiunilor interne de fibră optică chiar și în medii complexe și solicitante. Structura internă a fost optimizată pentru a facilita gestionarea eficientă a razei de curbură a fibrei și rutarea ordonată a cablurilor; dispune de adaptoare preconectorizate și acceptă diverse configurații de tavi de îmbinare, sporind astfel eficiența instalării și simplificând procedurile de întreținere. Suportând mai multe metode de instalare, inclusiv montarea pe stâlp, instalarea în antenă și montarea pe perete, această cutie de distribuție este ideală pentru aplicațiile FTTH și pentru o gamă largă de cerințe de implementare a rețelei de fibră optică în aer liber.

Specificații de inginerie și integritate materială

Pentru infrastructura de telecomunicații în aer liber, longevitatea materialului este critică. TheFibră orientală 48 Cutie de distribuție pentru cablu de fibră optică preconectorizată cu miez de fibrăeste conceput pentru a rezista la diverși factori de stres de mediu fără degradare.

Materiale de carcasă: Construite din amestecuri de PP (polipropilenă) cu impact ridicat sau PC+ABS (policarbonat și acrilonitril butadienă stiren) pentru o protecție mecanică superioară.
Reziliență la mediu: proiectat pentru a fi rezistent la umiditate, impermeabil, rezistent la praf și anti-îmbătrânire.
Protecție la pătrundere: Nivelul de protecție atinge IP65, asigurându-se că componentele interne rămân uscate și funcționale în timpul ploii abundente sau în condiții de umiditate ridicată.

Arhitectură tehnică și management al capacităților

Dispunerea internă a48 Cutie de distribuție pentru cablu de fibră optică preconectorizată cu miez de fibrăse concentrează pe protecția razei de curbură și pe rutarea organizată a cablurilor pentru a preveni atenuarea semnalului și oboseala de întreținere.

Configurație de intrare/ieșire: Dispune de 1 punct de intrare oval pentru cablu optic și 2 intrări pentru cabluri de ramificație, facilitând gestionarea versatilă a cablului principal.
Interfață adaptor: Echipat cu 16 adaptoare preconectate, reducând semnificativ timpul necesar pentru instalațiile pe teren și costurile cu forța de muncă a tehnicianului.
Opțiuni pentru tăvi de îmbinare: Sunt disponibile două tipuri distincte de tăvi de îmbinare pentru a se adapta diferitelor obiceiuri de îmbinare prin fuziune și densități de fibre.
Depozitare pentru cabluri de suspendare: Proiectat pentru a găzdui o tavă opțională de depozitare a cablului de suspendare, capabilă să gestioneze până la 50 de metri de cablu rotund de 5 mm, care este esențial pentru menținerea ordinii site-ului în instalațiile FTTH rezidențiale.

Scenarii de implementare versatile

Fibră orientalăasigură că48 Cutie de distribuție pentru cablu de fibră optică preconectorizată cu miez de fibrăse adaptează la infrastructura existentă în loc să necesite modificări costisitoare. Suportul pentru mai multe metode de montare permite utilizarea consecventă a hardware-ului pe diferite terenuri:

Montat pe stâlp: optimizat pentru implementări rurale sau bazate pe stâlpi de utilitate.
Montat în antenă: potrivit pentru cablurile aeriene între clădiri.
Montat pe perete: Proiectat pentru MDU-uri urbane (Multi-Dwelling Units) sau fațade de clădiri industriale.

Descriere

Cutia de distribuție optică pre-conectorizată ca cel mai avansat echipament de nod de distribuție a rețelei FTTX, oferă o conexiune rapidă și fiabilă, o bună protecție și management pentru rețeaua FTTX.

Conform standardelor

Cutia de distribuție a cablului de fibră optică preconectorizată cu 48 de miezuri de fibră este proiectată, fabricată și testată conform standardelor, după cum urmează:

ITU-T G.652	Caracteristici a unei fibre optice monomod
IEC 60794-1-1	Optică cabluri de fibră-partea 1-1: Specificații generice-General
IEC 60794-1-2	Optică cabluri de fibră-partea 1-2: Specificație generică-Test cablu optic de bază procedura

Specificații

Model: XB-16SX	Specificații	Remarcă

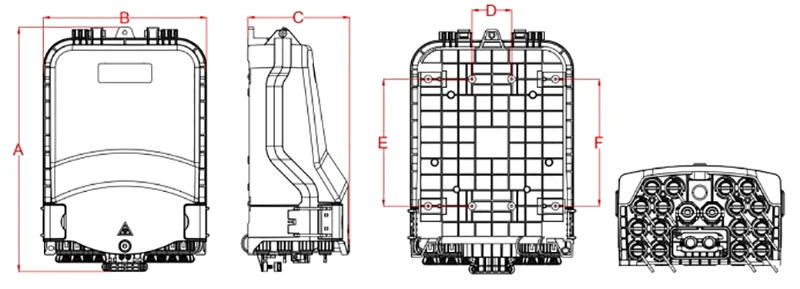

Externe dimensiune (mm)	319,3214133(ABC)
Instalare pozitia gaurii (mm)	52166166(DxExF)
Culoare	PANTONE 428C	Personalizabil
Dimensiune și cantitatea orificiului cablului optic	1 intrare cablu optic oval, 2 ramuri intrări pentru cabluri optice și 16 adaptoare preconectate
Fuziune capacitate (max.)	48	Tava A ,12x4=48, 2 straturi de manșon de protecție a îmbinării termocontractabil.
	64	Tava B, 8x8=64, 1 strat de manșon de protecție a îmbinării termocontractabil.
	96	Tava C, 8x12=96, 1 strat de manșon de protecție a îmbinării termocontractabil.
	96	Tava D, Tava E, 24x4=96, 2 straturi de manșon de protecție a îmbinării termocontractabil.
Micro Splitter PLC	1x2	Dimensiune splitter: 60x7x4mm. Poate fi instalat în tip A și tip Tavă de îmbinare E, 1 buc per tavă de îmbinare.
	1x4
	1x8
	1*16	Dimensiune splitter: 60x12x4mm. Poate fi instalat în tipul A-1 și tavă de îmbinare tip E-1, 1 buc per tavă de îmbinare.
În cel mai mare diametru al cablului (mm)	ᴓ8~18
Maximum dimensiunea găurii ramurilor (mm)	ᴓ16
IP nivelul de protectie	IP65
Inflamabilitate	HB (convențional)	poate fi personalizat in functie de cerințe
Neutru test de pulverizare cu sare (NSS)	48 h	poate fi personalizat in functie de cerințe
