Cablu de fibră optică de interior

Orientalfiber furnizează cablu de fibră optică panglică de interior de înaltă calitate ca soluție completă de rețea cu fibră optică. Acest cablu adoptă panglica de fibră optică ca mediu de transmisie, oferind o integrare ridicată, o transmisie stabilă a semnalului și o instalare ușoară. Este utilizat pe scară largă în distribuția interioară, interconectarea echipamentelor și sistemele de comunicație.

Trimite o anchetă

Descriere produs

Cablul de fibră optică cu bandă de interior folosește panglica de fibră optică ca mediu de transmisie optică. Panglica de fibră optică este introdusă într-un tub liber din material cu modul înalt și apoi acoperită cu un strat de armare aramidă. Stratul cel mai exterior este extrudat cu o înveliș de clorură de polivinil (PVC). Acest design structural asigură performanță fiabilă și funcționare convenabilă în medii interioare.

Caracteristici cheie

Design panglică de fibre cu înaltă integrareStructura panglică de fibre permite o densitate mare a fibrelor într-o formă compactă, simplificând managementul și instalarea. Suportă conexiune eficientă cu conectori MT/MTP, potrivite pentru scenarii de cablare de înaltă densitate.

Rezistență excelentă la tracțiune Echipat cu ranforsare cu aramid, cablul ofera o rezistenta puternica la tractiune pentru a rezista fortelor externe in timpul constructiei si folosirii, asigurand stabilitatea semnalului.
Material exterior durabil Mantaua exterioară este rezistentă la coroziune, impermeabilă, rezistentă la UV, ignifugă și ecologică. Îndeplinește cerințele de siguranță în interior și se adaptează la diferite medii de lucru.
Instalare și întreținere ușoară Cablul este flexibil, cu o performanță bună de îndoire, ușor de direcționat în spații înguste, cum ar fi canale de cabluri și conducte. Nu necesită unsoare lubrifiantă, facilitând construcția și conectarea rapidă.

Specificatii tehnice

Parametru	Caietul de sarcini
Tipul fibrei	Monomod (G.652D/G.657A1) / Multi-mod (50/125μm, 62,5/125μm)
Număr de nuclee	4, 6, 8, 12, 24 de nuclee (personalizabil)
Structura cablului	Fibră panglică în tub liber + armătură aramidă + manta din PVC
Diametrul exterior	Personalizat (de obicei 3,0–6,0 mm)
Atenuare	≤0,36 dB/km la 1310nm; ≤0,22 dB/km la 1550nm (mod unic)
Rezistență la tracțiune	Pe termen scurt: ≥1500N; Pe termen lung: ≥600N
Raza de curbare	Static: ≥10× diametrul cablului; Dinamic: ≥20× diametrul cablului
Temperatura de operare	-20°C până la +60°C
Material teaca	PVC (opțional fără halogeni cu emisii reduse de fum)
Conformitate	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Aplicații

Distribuție de cabluri în interior Folosit în centre de date, clădiri de birouri, centre comerciale și comunități rezidențiale pentru cablare orizontală și verticală, asigurând o transmisie eficientă a semnalului în rețea.
Interconectare între instrumente și echipamente de comunicație Servește ca cabluri de corecție sau cabluri jumper pentru conectarea serverelor, comutatoarelor, routerelor și a altor dispozitive de comunicație, oferind o transmisie de date stabilă și de mare viteză.
Scenarii industriale și speciale Aplicat în sistemele de alimentare, tranzit feroviar și inginerie de autostrăzi pentru nevoile de conectare front-end, adaptându-se la medii industriale dure cu performanțe fiabile.

Avantaje

Fiabilitate ridicată Structura optimizată și materialele de înaltă calitate asigură o transmisie stabilă a semnalului și o durată lungă de viață, îndeplinind cerințele stricte ale diferitelor proiecte.
Eficient din punct de vedere al costurilor Integrarea ridicată reduce numărul de cabluri și timpul de instalare, scăzând costurile totale ale proiectului. Specificațiile personalizabile permit soluții personalizate pentru diferite aplicații.
Control cuprinzător al calității Jiangsu Xuben Photoelectric Technology Co., Ltd. respectă cu strictețe standardele de management al calității ISO9001. Fiecare cablu de fibră optică cu bandă de interior este supus unor teste riguroase pentru a asigura performanță și fiabilitate consistente.

Caracteristici

Design panglică de fibre cu înaltă integrare

Elementul de armare cu aramidă conferă cablului o rezistență excelentă la tracțiune

Materialul exterior este rezistent la coroziune, impermeabil, rezistent la UV, ignifug și ecologic.

Aplicații

Distribuție de cabluri în interior

Interconectare între instrumente, echipamente de comunicare

Standarde

Respectă standardul YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 etc.

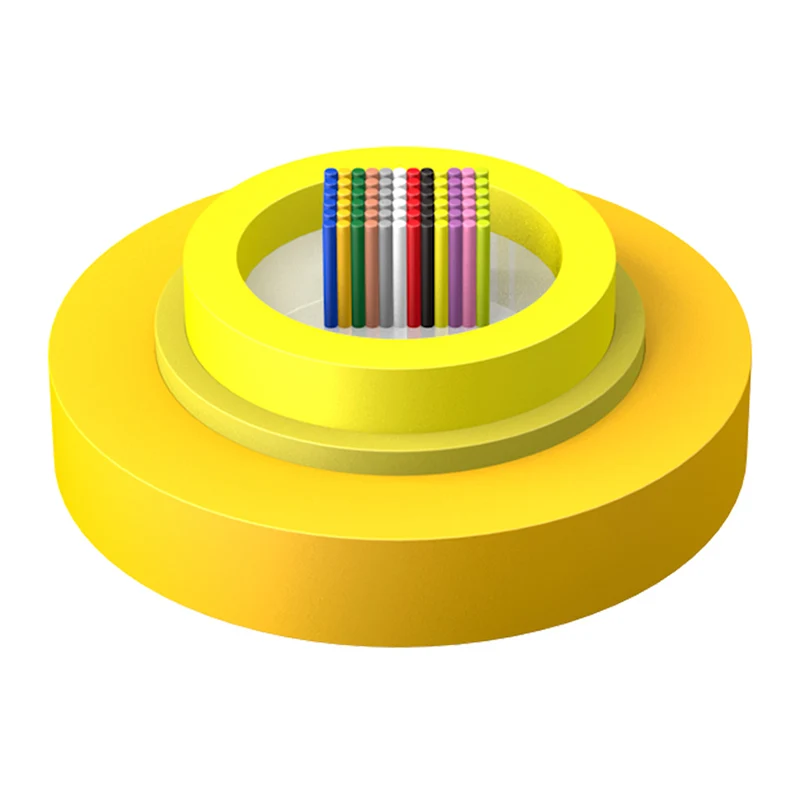

Desenul structurii

1. Panglică de fibre

2. Tub liber

3. Fire de aramidă

4. Jachetă afară

Indoor Ribbon Fiber Optic Cable

Parametrii tehnici

Model de cablu	Număr de fibre	Greutate cablu (ref) (kg/km)	Rezistență la tracțiune Termen lung/scurt	Rezistența la strivire Termen lung/scurt (N/100mm)	Raza de curbare Dinamic/static (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Caracteristici optice

Tipul fibrei	Atenuare				OFL	Lățimea de bandă a modului efectiv	Lungimea conexiunii Ethernet de 10 Gbit/s	Raza de curbură minimă
Stare	1310/1550 nm		850/1300nm		850/1300nm	850nm	850nm	/
Stare	Valoare tipică	Valoarea maximă	Valoare tipică	Valoarea maximă	850/1300nm	850nm	850nm	/
Unitate	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
