Cablu cu fibră optică de distribuție multifuncțională (≥24F)

Multi-purpose distribution fiber optic cable (≥24f) uses multi-core sub-units (Φ900μm tight-buffered optical fiber, aramid reinforcement elements), non-metallic central reinforcement core, the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low-smoke zero-halogen Materialul (LSZH, fum scăzut, fără halogen, director de flacără) este extrudat la exterior.

Trimite o anchetă

Descriere produs

Caracteristici

Structura membrilor de rezistență non-metalice asigură ca cablul să îndure rezistența la tracțiune mai mare

Fibra tampon strânsă are o performanță excelentă de retardare a flăcării

Fire aramidă ca membru de forță face ca cablul să aibă o rezistență excelentă la tracțiune

Materialul exterior este rezistent la coroziune, rezistent la apă, rezistent la UV, retardant de flacără și ecologic.

Aplicații

Distribuția de cablu scop

Cablu de distribuție a coloanei vertebrale într -o clădire

Patchcord cu fibră optică multiplă

Standarde

Respectați standardele YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, etc. Pe lângă produsele obișnuite din PVC, există și produse care au trecut de certificări UL OFNR și OFNP. Produsele LSZH folosesc diferite materiale pentru a satisface IEC60332-1 sau IEC60332-3C.

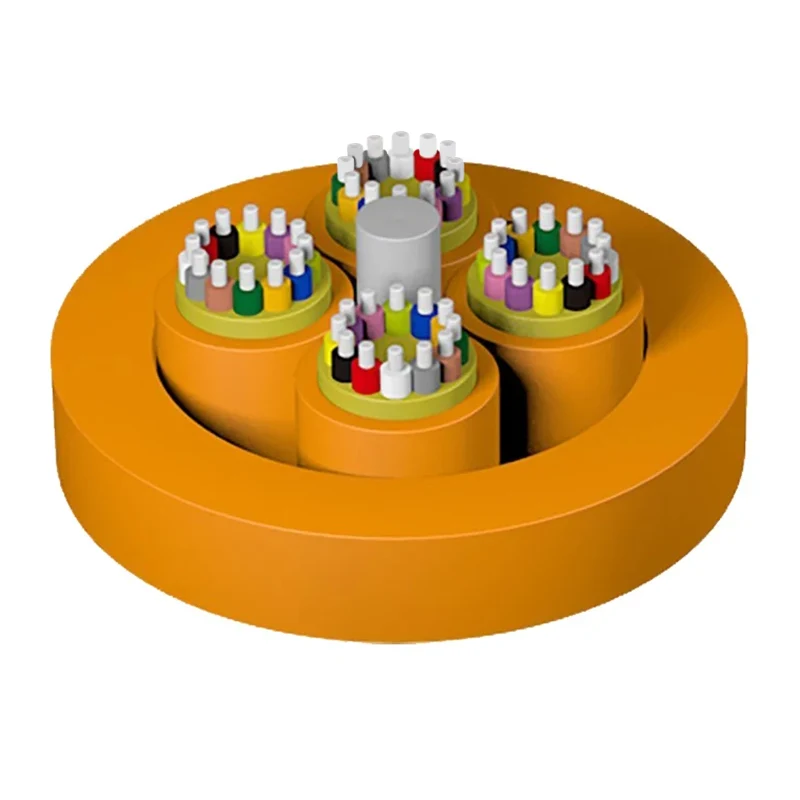

Desen de structură

1. Fibră

2. subunitate

3. Fire aramidă

4. Membru de forță centrală

5. Geacă

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Parametri tehnici

Model de cablu	Diametrul cablului (Ref) (mm)	Greutatea cablului (Ref) (kg/km)		Rezistență la tracțiune Pe termen lung/scurt (N)	Rezistența zdrobitoare Pe termen lung/scurt (N/100mm)	Raza de îndoire Dinamic/static (mm)
Model de cablu	Diametrul cablului (Ref) (mm)	Jacheta din PVC	Jacheta LSZH	Rezistență la tracțiune Pe termen lung/scurt (N)	Rezistența zdrobitoare Pe termen lung/scurt (N/100mm)	Raza de îndoire Dinamic/static (mm)
24	12,3 ± 0,5	117	124	200/660	300/1000	20D/10D
36	14,5 ± 0,5	171	180	200/660	300/1000	20D/10D
48	14,8 ± 0,5	161	170	400/1320	300/1000	20D/10D
72	17,5 ± 0,5	244	254	400/1320	300/1000	20D/10D
96	20,7 ± 0,5	351	366	400/1320	300/1000	20D/10D
144	24,8 ± 0,5	443	451	400/1320	300/1000	20D/10D

Caracteristici optice

Tip de fibre	Atenuare				Ofl	Lățimea de bandă eficientă a modului	10 Git/s Ethernet Lungime	Raza minimă de îndoire
Stare	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Valoare tipică	Valoarea maximă	Valoare tipică	Valoarea maximă		850/1300nm	850nm	850nm	/
Unitate	DB/km	DB/km	DB/km	DB/km	MHZ.KM	MHZ.KM	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transport/ Depozitare/ Temperatură de funcționare: -20 ℃ -+60 ℃, temperatura de instalare: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
