Acest cablu de cădere rotundă cu fibră rotundă pre-terminată este un mod unic optic G657, cu un conector SC/APC consolidat la un capăt, iar celălalt capăt este deschis, Ferrul conectorului este zirconiu. Construcție de cablu: G657A1/G657A2 Cablu exterior de 5 mm.
Un conector lateral: conector SC/APC consolidat pe IEC 61754-4
Conector lateral B: Deschis
Cablu: 5mm, HDPE, negru/gri

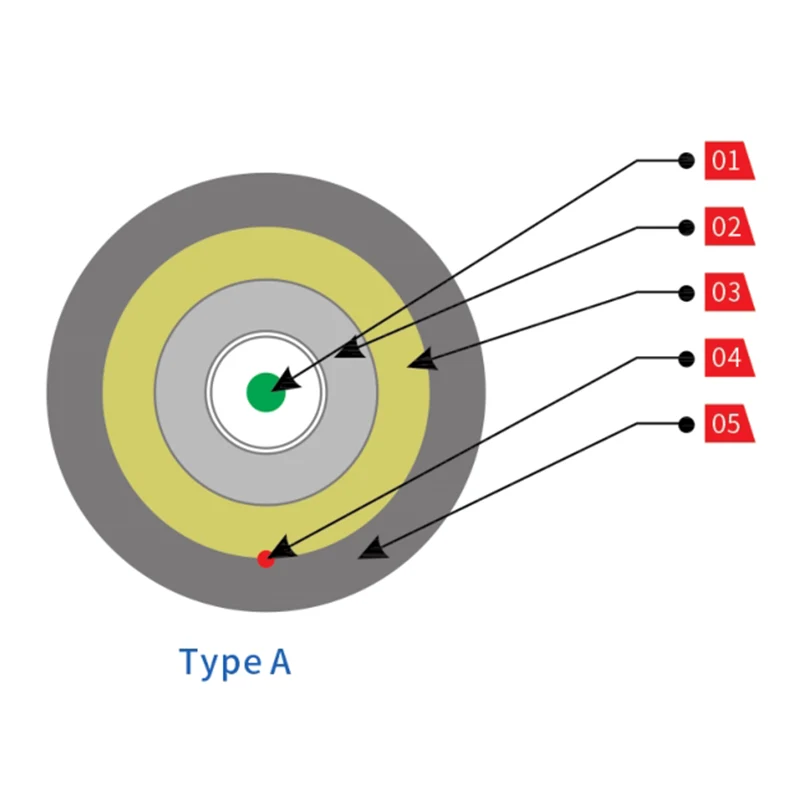

900 μm tampon
Tub PBT
Tampoane din fibră de fibră de sticlă de blocare a apei și aramidă
RIPCORD
Jacheta LSZH
Tip a
900 μm tampon
Teacă interioară
Tampoane din fibră de fibră de sticlă de blocare a apei și aramidă
Membru de forță
RIPCORD
Teacă exterioară
Linie de culoare albastră
Tipul B.
Detalii conector
Model: tip e
Culoare: negru
Material: PC+ABS
Conector: SC/APC
Cablu aplicabil: cablu de picătură de 5 mm
Design modular, ușor de extins
Poate funcționa și poate fi instalat afară
Grad de protecție: IP68
RL: ≥55dB
|
Parametru |
Valoare |
|
Tip conector |
E tip |
|
Pierdere de inserție a conectorului (DB) |
IL: ≤0.3db Max. 0,3db + 0,4db/km * l (km) @ 1310nm Max. 0,3db + 0,35db/km * l (km) @ 1550nm Conform IEC 61300-3-4 Metoda B |
|
Pierdere de returnare a conectorului (DB) |
RL: ≥55dB Min. 60DB @ 1310 și 1550nm Conform IEC 61300-3-6 |
|
Lungimea cablului (m) |
50, 100, 150, 200, 250, etc. |
|
Gradul de protecție |
IP 68 |
Pierdere de inserție: Max. 0,3db + 0,35db/km * l (km) @ 1310nm
Max. 0,3db + 0,21db/km * l (km) @ 1550nm
Conform IEC 61300-3-4 Metoda B
Pierdere de întoarcere: min. 60 dB @ 1310 și 1550nm
Conform IEC 61300-3-6
|
Articol |
Metoda de testare |
Cerinţă |
|
Rezistență la tracțiune |
IEC 60794-1-E1 (1000N/1H) |
Alungirea fibrelor ≤0,40% Alungirea reziduală ≤ 0,05% Schimbarea atenuării 0,1 dB @1550nm |
|
Aplatizare |
IEC 60794-1-E3 (1000 N/100mm în 15 minute) |
Schimbare de atenuare ≤ 0,1 dB @1550nm |
|
Impact |
IEC 60794-1-2-E4 (5N.M Impact și D = 300mm) |
Schimbare de atenuare ≤ 0,1 dB @1550nm |
|
Torsiune |
IEC 60794-1-2-E7 (Încărcare 25N și 10 cicluri) |
Schimbare de atenuare ≤ 0,1 dB @1550nm |
|
Curbură |
IEC 60794-1-2-E6 (D = 100mm și 55N, 25 de cicluri) |
Schimbare de atenuare ≤ 0,1 dB @1550nm |
|
Interval de temperatură |
IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C) |
Schimbare de atenuare ≤ 0,2 dB @1550nm |
|
Penetrarea apei |
IEC 60794-1-2-F5A (3m lungime, 1m înălțime, 24 de ore) |
Scurgerea apei de capăt |
|
Contracție de teacă |
EIA-RS-455-86 (85 ° C, 4 ore) EIA-RS-455-86 (85 ° C, 4 ore) |
≤ 5,0% |
|
ROHS (2011/65/ME) |
Respectă |
|
