Descriere produs

Parametri	Simbol	Performanţă	Unitate
Interval de lungime de undă	WR	1260 ~ 1620	nm
Lungimea de undă a centrului canalului	CW	1271、1291、1311 、 1331 、 1351、1371 1471、1491、1511 、 1531 、 1551、1571	nm
Distanțare a canalului	Sp	20	nm
Lățimea de bandă de bandă@-1db	PB	λC ± 6,5	nm
Pierderea de inserție	IL	Passband: ≤0.40	DB
Pierderea de inserție	IL	Reflecție: ≤0.40	DB
Izolarea canalului adiacentă	Mare	≥ 30	DB
Izolarea canalului non-adiacentă	Ison	≥ 40	DB
Izolarea canalului de reflecție	Isor	≥ 13	DB
Polarizare dependentă de polarizare	PDL	≤ 0,1	DB
Pierderea de întoarcere	RL	≥ 50	DB
Directivitate	Dir	≥ 50	DB
Dispersia modului de polarizare	PMD	≤ 0,1	DB
Putere de intrare optică	P	≤ 300	MW
Temperatura de funcționare	Top	-25 ~ +70	℃
Temperatura de depozitare	TSP	-40 ~ +85	℃
Tip de fibre		Corning SMF-28 Fibră ultra (G657 A1), fibră goală
Lungimea fibrei		≥1.2	m
Dimensiunea pachetului	PKG	Φ4.0 × 30 Φ5.5 × 35 sau φ5.5 × 38	mm

NOTĂ: 1. Toate specificațiile care exclud conectorii.

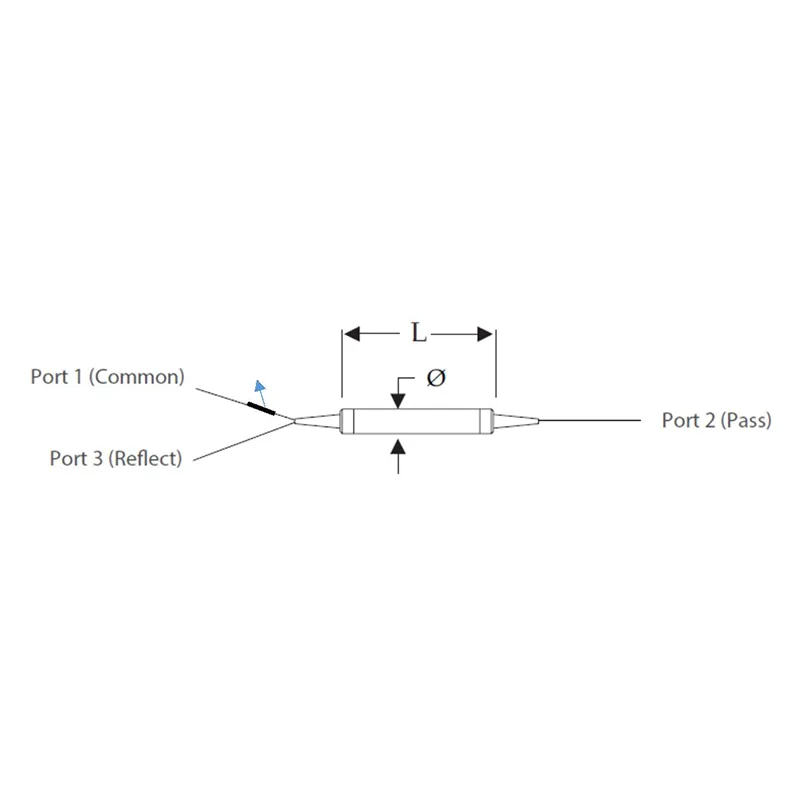

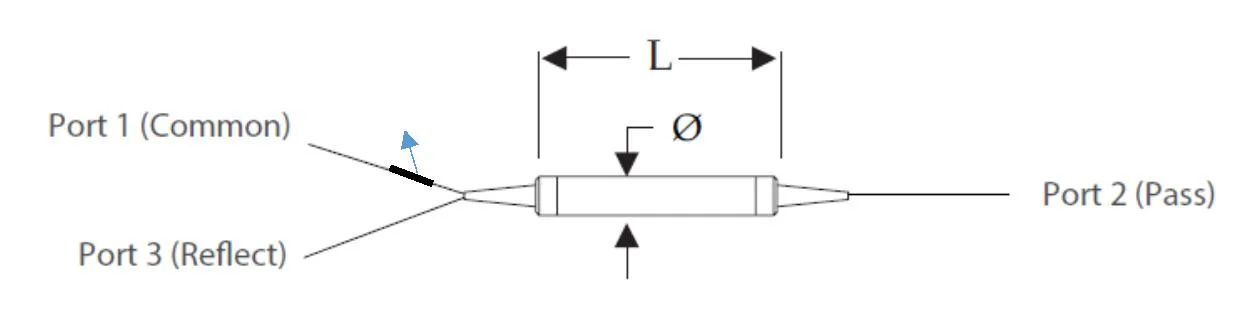

Desen mecanic (unitate ： mm)

Single Channel CWDM Series (1x2)
