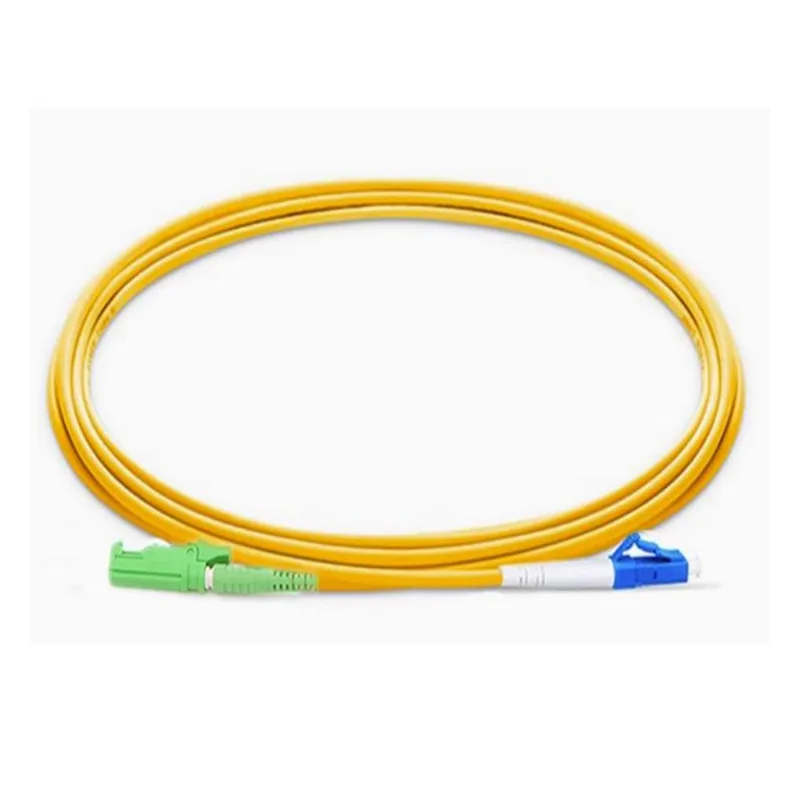

Cabl rotund de 3 mm E2000/APC-LC/UPC cabluri de plasture

Aplicație:● Centre de date● Aplicații Ethernet● Aplicații FTTH● Aplicații coloane vertebrale, orizontale și ridicate● Servicii video, date și voce● Aplicații pentru echipamente de testareCaracteristici:● Conector de înaltă precizie● UPC și APC End Polish Face● SC, LC, toate conectorul cu fibră ......

Trimite o anchetă

Descriere produs

Aplicație:

● Centre de date

● Aplicații Ethernet

● Aplicații FTTH

● Aplicații coloane vertebrale, orizontale și ridicate

● Servicii video, date și voce

● Aplicații pentru echipamente de testare

Caracteristici:

● Conector de înaltă precizie

● UPC și APC End Polish Face

● SC, LC, toate conectorul cu fibră unică

● Lungime personalizată disponibilă

● 100% fabrică s -a încheiat și testat

● Conform ROHS

Specificații tehnice:

Construcții	Unitate	Descrieri
Mod de fibre		Mod unic: ITU-T G657A1
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.30
Pierderea de întoarcere	DB	≥55 (APC) ≥50 (UPC)
Diametrul fibrei-buffer	unul	900
Culoarea fibrelor de tambuf		Alb
Culoarea jachetei de cablu		Galben
Material pentru jacheta de cablu		Lszh
Diametrul cablului	mm	Φ3.0 ± 0,20
Lungime	m	3,0 +0,1/-0
Tip conector		SC/APC (Green) SC/UPC (albastru)
Polisul final		APC și UPC
Material de ferul		Ceramică
Repetabilitatea conexiunii		> De 800 de ori
Raza de îndoire minimă	mm	≥20
Retenție de fibre/cablu se întâlnesc	N	50N ± 2N la 5n/s 120s durata
Temperatura de funcționare	℃	-25 ℃ ~ +65 ℃
Temperatura de depozitare	℃	-25 ℃ ~ +65 ℃

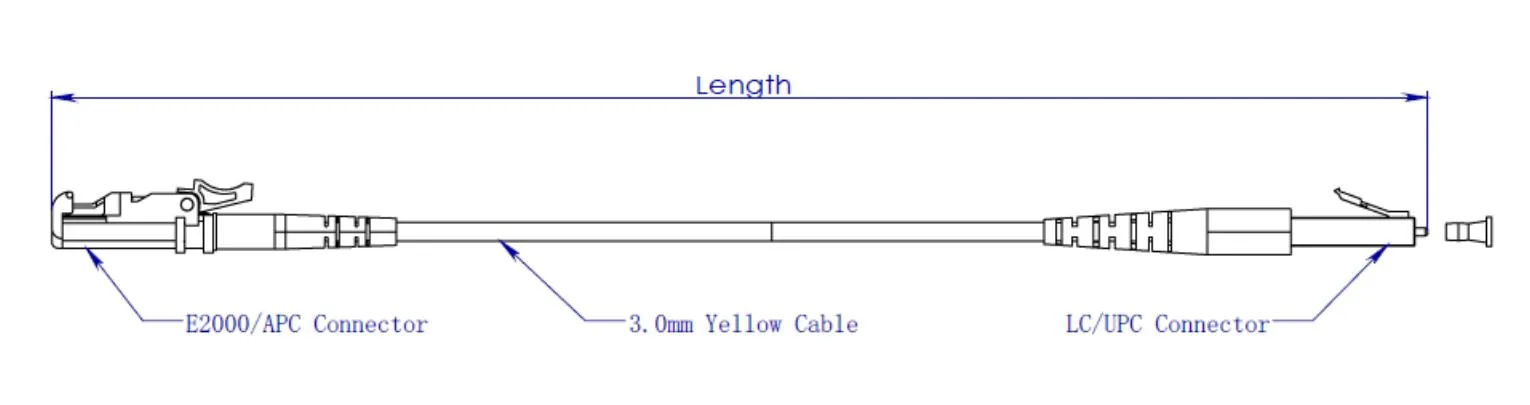

Desen dimensional:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

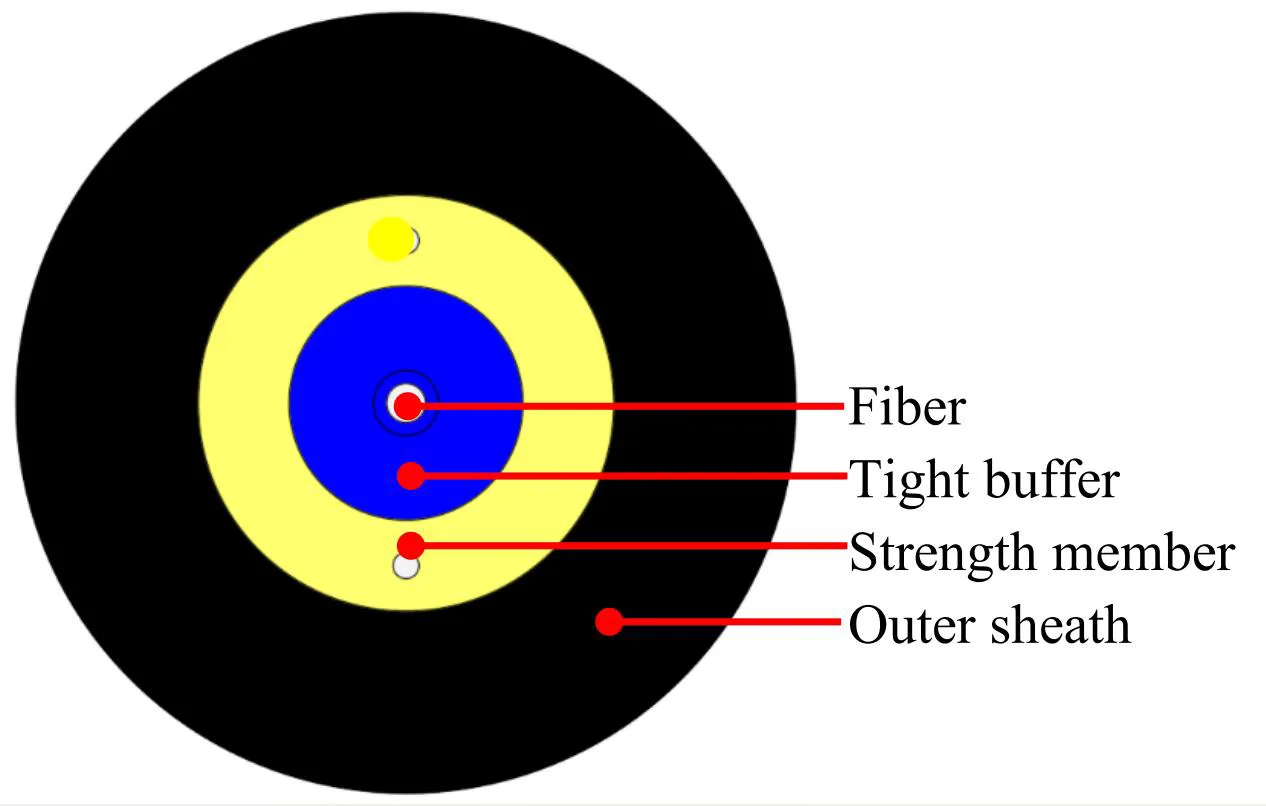

Construcție de cablu:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Articole		Specificații
Fibra tampon strânsă	Număr de fibre	1
	Tip de fibre	G.657A1
	Culoarea fibrelor	Albastru
	Material	Lszh
	Diametru	Φ0,9 ± 0,05mm
	Culoare tampon strânsă	Alb
Membru de forță	Material	Fire de poliester
Teacă exterioară	Material	Lszh
	Diametru	Φ3.0 ± 0,2 mm
	Culoarea tecii exterioare	Galben
Marcaj de cerneală	Culoare	Negru

Caracteristică a fibrei:

Toate caracteristicile fibrei de cablu (fibra de cablu finisată) sunt, cel puțin, în conformitate cu recomandarea ITU-T G.657A1 și vor fi următoarele.

Articol	Specificații
Tip de fibre	Mod unic
Material de fibre	Silice dopată
Coeficient de atenuare @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lungimea de undă a cablului	≤ 1260 nm
Lungimea de undă cu dispersie zero	1300 ~ 1324 nm
Pantă de dispersie zero	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0.1 ps/km^1/2
Dispersie cromatică @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametrul câmpului de mod @ 1310 nm	8,8 ± 0,4um
Eroare de concentricitate miez / îmbrăcat	≤ 0,5 unul
Diametrul placării	125,0 ± 0,7 unul
Placarea non-circularității	≤5%
Diametru de acoperire primară	242 ± 7 unul
Concentricitate acoperire primară / acoperire	≤10 µm
Acoperirea non-circularității	≤0,7%
Atenuarea cu pierderea de îndoire a cablului 1 Turn 1 raza 10mm 10 rânduri 1 rază 15mm	1550nm ≤Δ0.75db/km 1625nm ≤Δ1.5db/km 1550nm ≤Δ0.25db/km 1625nm ≤Δ1.0db/km
