Patch Cord vs Pigtail: Care este diferența dintre rețelele de fibră optică?

Rețelele de fibră optică au devenit fundamentul sistemelor moderne de comunicații, susținând totul, de la servicii de internet și centre de date până la rețele de telecomunicații și întreprinderi. În spatele acestor conexiuni de mare viteză se află multe componente mici, dar importante, inclusiv fibraCordon de corecțieşiCoadă.

Deși pot arăta asemănător, cablurile de corecție și coada de porc servesc unor scopuri diferite în instalațiile cu fibră optică. Înțelegerea diferențelor lor ajută inginerii, instalatorii și utilizatorii de rețea să construiască sisteme de comunicații optice mai fiabile și mai eficiente.

Deci, ce sunt exact cablurile de corecție și pigtails din fibră și cum funcționează ele împreună în rețelele moderne?

Ce este un cordon de corecție din fibră?

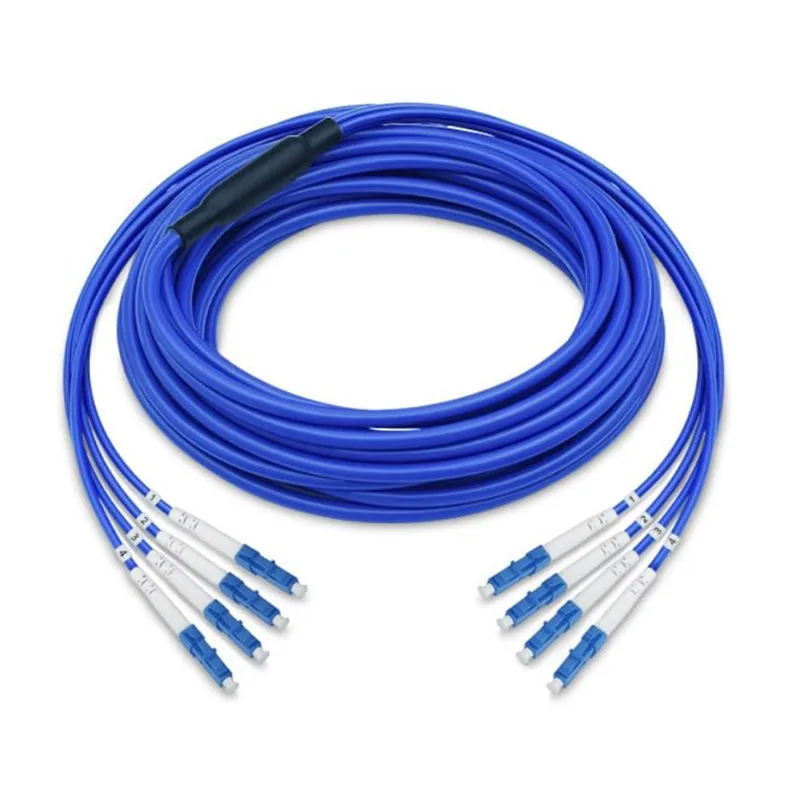

Un cablu de corecție cu fibră este un cablu de fibră optică cu conectori instalați la ambele capete. Este folosit în principal pentru a conecta dispozitive optice, echipamente de rețea și sisteme de distribuție a fibrelor.

Deoarece ambele capete au deja conectori, cablurile de corecție pot fi instalate rapid fără lucrări suplimentare de îmbinare.

Un cablu de corecție tipic din fibră include:

• Cablu fibră optică
• Jacheta de protectie
• Conectori de fibre la ambele capete
• Structura de armare

Tipurile comune de conectori includ:

• conector LC
• conector SC
• conector FC
• conector ST

Ce este o coadă de fibre?

O coadă de fibră este un cablu scurt de fibră optică cu un conector instalat doar la un capăt, în timp ce celălalt capăt conține fibră expusă pentru îmbinare.

Spre deosebire de cablurile de corecție, pigtail-urile sunt utilizate în mod obișnuit în interiorul cutiilor de terminare a fibrei, cadrelor de distribuție optică și tăvilor de îmbinare.

O coadă de fibră constă de obicei din:

• Un conector de fibră preinstalat
• Capătul expus al fibrei pentru îmbinare prin fuziune
• Acoperire cu fibre de protecție
• Jacheta exterioara

Fibra expusă permite tehnicienilor să o conecteze permanent la cablurile optice de intrare prin îmbinare prin fuziune.

Cum funcționează cordoanele de corecție și pigtails?

Principiul de funcționare al cordonului de corecție din fibră

Cordonurile de corecție asigură o conexiune flexibilă între două porturi optice.

Procesul de conectare este simplu:

Dispozitiv optic

↓

Conector de fibră

↓

Cordon de corecție

↓

Un alt dispozitiv optic

Acest lucru face ca cablurile de corecție să fie ideale pentru conexiunile echipamentelor care pot necesita instalare sau înlocuire frecventă.

Principiul de funcționare al fibrei Coadă

Cozile sunt proiectate pentru terminarea permanentă a fibrei.

Procesul de bază este:

Pregătirea cablului de fibră

↓

Îmbinare prin fuziune coadă

↓

Protecție în interiorul tăvii de îmbinare

↓

Conectarea la echipamente optice

Cordon de corecție vs coadă: diferențe cheie

Cum sunt folosite împreună corzile de corecție și coada?

În multe rețele de fibră optică, cablurile de corecție și pigtail-urile funcționează împreună, mai degrabă decât să se înlocuiască unele pe altele.

Un proces comun de conectare prin fibră este:

Cablu fibră extern

↓

Îmbinare coadă de porc în interiorul cutiei de distribuție a fibrelor

↓

Panou adaptor fibră

↓

Conexiune cordon de corecție

↓

Echipamente de rețea

Această combinație creează o conexiune stabilă, păstrând în același timp conexiunile echipamentelor ușor de gestionat.

De ce sunt importante pigtail-urile de fibră în rețelele de fibră?

Cozile din fibră joacă un rol important în protejarea și organizarea conexiunilor optice.

Avantajele lor includ:

• Conexiuni permanente fiabile
• Pierderea semnalului redusă prin îmbinare adecvată
• Gestionare mai bună a fibrelor
• Integrare ușoară în sistemele de distribuție

De ce sunt utilizate pe scară largă cordoanele de corecție din fibră?

Cordonurile de corecție sunt populare deoarece oferă conexiuni convenabile și flexibile.

Beneficiile lor includ:

• Instalare rapidă
• Întreținere ușoară
• Înlocuire simplă a echipamentului
• Potrivit pentru diferite configurații de rețea

Tipuri de cabluri de corecție din fibră și coadă

Cordon de corecție cu fibră monomod și coadă

Produsele cu fibră monomod sunt utilizate în mod obișnuit pentru transmisii pe distanțe lungi, telecomunicații și conexiuni de rețea de mare viteză.

Cordon de corecție cu fibră multimodală și coadă

Produsele cu fibră multimodală sunt adesea folosite în aplicații pe distanțe mai scurte, cum ar fi rețelele de întreprindere și centrele de date.

Opțiuni conector

Cum să alegi între cordonul de corecție și coada de porc?

Alegerea depinde în principal de structura rețelei și de cerințele de instalare.

Dezvoltarea viitoare a tehnologiei de conectare prin fibră

Pe măsură ce viteza internetului continuă să crească, tehnologia de conectare cu fibră optică se dezvoltă spre o densitate mai mare, o fiabilitate mai bună și o instalare mai ușoară.

Tendințele viitoare pot include:

• Rețele optice de viteză mai mare
• Design compact de conexiune prin fibră
• Tehnologie îmbunătățită a conectorilor
• Sisteme de management al fibrei mai eficiente

Concluzie

Fibre Patch Cord și Pigtail sunt ambele componente esențiale în rețelele optice moderne, dar au roluri diferite. Cordonurile de corecție oferă conexiuni flexibile la echipamente, în timp ce pigtails sunt utilizate în principal pentru terminarea permanentă a fibrei prin îmbinare.

Înțelegerea diferenței dintre aceste două componente ajută proiectanții și tehnicienii de rețea să creeze sisteme de fibră optică mai fiabile și mai eficiente.

Deși sunt părți mici ale unui sistem de comunicații mai mare, cordoanele de corecție și pigtails joacă un rol important în menținerea conexiunilor digitale globale stabile și rapide.
