Performanță mecanică și temperatură bună
Tub de mare rezistență, care este rezistent la hidroliză
Compusul special de umplere a tuburilor asigură o protecție critică a fibrei
Structura compactă special concepută este bună pentru a preveni micșorarea tuburilor libere
Teaca PE protejează cablul de radiațiile ultraviolete
Sunt luate următoarele măsuri pentru a asigura cablul etanș:
-Sleel sârmă folosită ca membru de forță centrală
-Ce -compus de umplere a tubului
-100% umplere miez de cablu
-APL sau PSP Barieră de umiditate
Cablul Gyta/S respectă YD/T 901 standard, precum și IEC 60794-1.

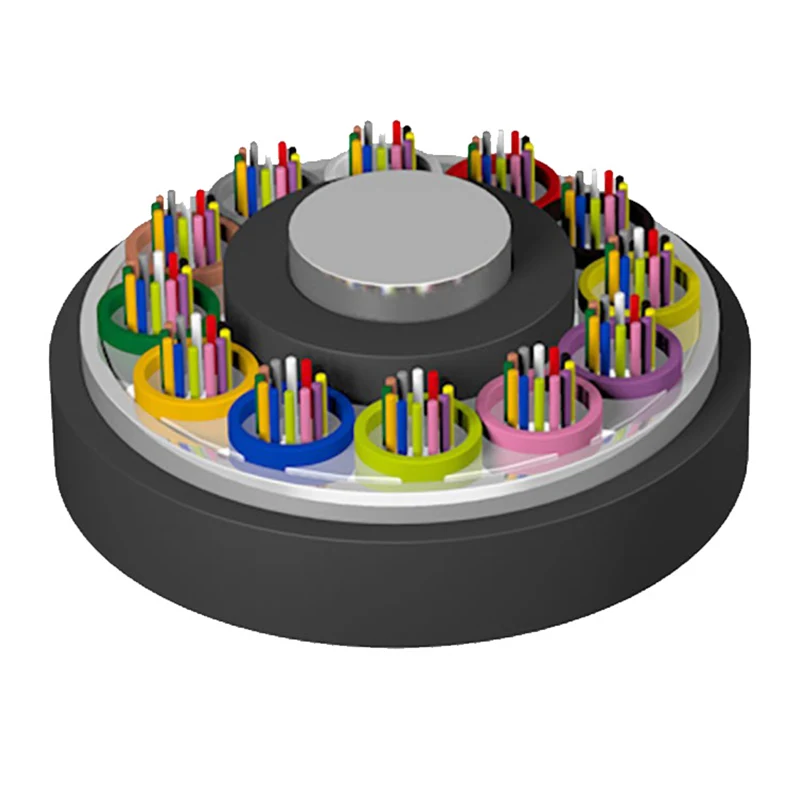

1. Fibră
2. Compus de umplere a tubului
3. Tubul liber
4. Membru de forță centrală
5. Compus de umplere a cablurilor
6. APL PSP
7. PE teacă
|
Tip de cablu (A crescut cu 2 fibre) |
Număr de fibre |
Tuburi |
Umpluturi |
Greutatea cablului (Ref) (kg/km) |
Rezistență la tracțiune Pe termen lung/scurt (N) |
Rezistența zdrobitoare Pe termen lung/scurt (N/100mm) |
Raza de îndoire Static/dinamic (mm) |
|
Gyta/s-2 ~ 6xn |
2 ~ 6 |
1 |
4 |
76 |
600/1500 |
300/1000 |
10d/20d |
|
Gyta/s -8 ~ 12xn |
8 ~ 12 |
2 |
3 |
76 |
|||
|
Gyta/s -14 ~ 18xn |
14 ~ 18 |
3 |
2 |
76 |
|||
|
Gyta/s -20 ~ 24xn |
20 ~ 24 |
4 |
1 |
76 |
|||
|
Gyta/s -26 ~ 30xn |
26 ~ 30 |
5 |
0 |
76 |
|||
|
Gyta/s -32 ~ 36xn |
32 ~ 36 |
6 |
0 |
85 |
|||
|
Gyta/s -38 ~ 48xn |
38 ~ 48 |
4 |
1 |
90 |
|||
|
Gyta/s -50 ~ 60xn |
50 ~ 60 |
5 |
0 |
90 |
|||
|
Gyta/s -62 ~ 72xn |
62 ~ 72 |
6 |
0 |
113 |
|||
|
Gyta/s -74 ~ 84xn |
74 ~ 84 |
7 |
1 |
136 |
|||
|
Gyta/s -86 ~ 96xn |
86 ~ 96 |
8 |
0 |
136 |
|||
|
Gyta/s -98 ~ 108xn |
98 ~ 108 |
9 |
1 |
163 |
|||
|
Gyta/s -110 ~ 120xn |
110 ~ 120 |
10 |
0 |
163 |
|||
|
Gyta/s -122 ~ 132xn |
122 ~ 132 |
11 |
1 |
190 |
|||
|
Gyta/s -134 ~ 144xn |
134 ~ 144 |
12 |
0 |
190 |
|||
|
Gyta/s -146 ~ 216xn |
146 ~ 216 |
13 ~ 18 |
5 ~ 0 |
190 |
|||
|
Gyta/s -288xn |
288 |
24 |
0 |
239 |
Temperatură de stocare/funcționare: -40 ℃ -+70 ℃
|
Tip de fibre |
Atenuare （+20 ℃） |
Lățime de bandă |
Deschidere numerică |
Lungimea de undă a cablului λCC |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 µm |
≤3.3db/km |
≤1.2dB/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 deja |
--- |
|
62,5/125 µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 deja |
--- |
Nota:
o. Sufixul XN denotă tipul de fibre
b. Aranjamentele de culoare ale fibrelor și tubului sunt specificate în tabelul de identificare a culorilor
C. Cablul de cablu cu fibră optică nermorizată cu tub fără armament nu ar trebui să se depoziteze în mediu în aer liber mai mult de 6 luni pentru a menține tamburul de cablu bun
