Ce fel de cabluri de fibră optică sunt utilizate frecvent în construcția FTTH?
În construcția FTTH (fibre până la casă), tipurile de cabluri optice utilizate în mod obișnuit includ în principal cablul de cădere în formă de fluture și structurile lor derivate.

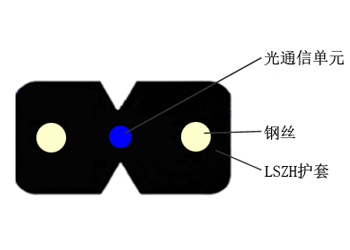

1.. Cablu de picătură în formă de fluture (GJXH)
Caracteristici structurale:
Fibra optică este plasată în centru și două fire paralele de oțel sunt plasate pe ambele părți ca elemente de armare. Secțiunea transversală este în formă de 8, iar fibra optică este situată la centrul geometric.
Scenariu de aplicare:
Montat pe perete: potrivit pentru rutarea pereților interiori și exteriori, cu o rezistență puternică de îndoire și o rază de îndoire de până la 20 mm.
Așezarea conductelor: potrivită pentru așezarea conductelor de distanță scurtă și adaptabilă la spațiile înguste.
Avantaje:
Structura este compactă, iar rezistența la tracțiune este ridicată, ceea ce poate rezista la presiunea laterală a oamenilor care pășesc pe ea și forța de tragere în timpul construcției.
Este ușor de încheiat pe site și este compatibil cu o varietate de conectori rapizi.

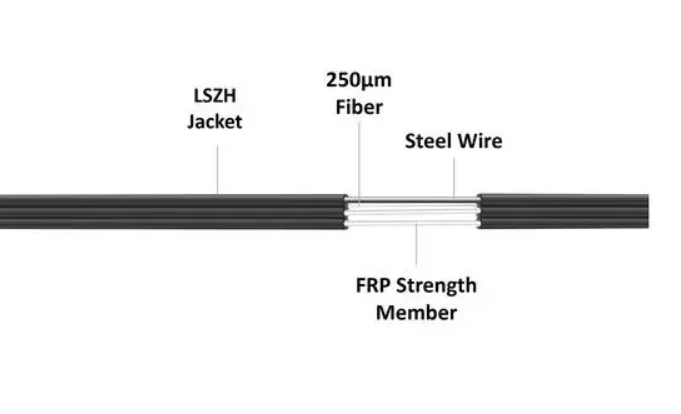

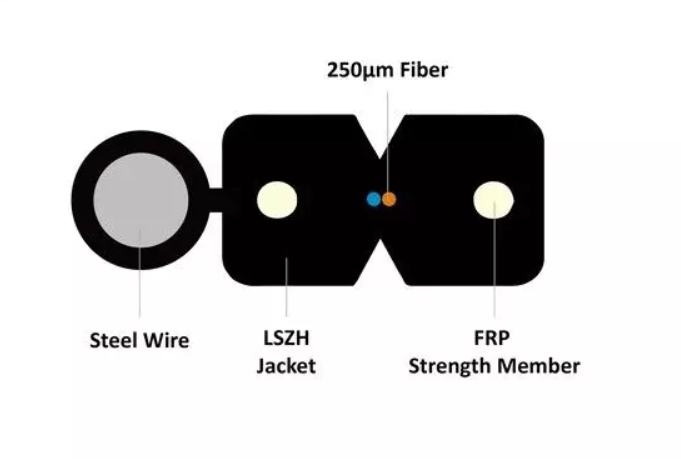

2..
Caracteristici structurale:
La exteriorul cablului optic de fluture se adaugă un fir de oțel sau o funie de oțel ca element de armare pentru a forma o structură de auto-susținere.
Scenariu de aplicare:
Conducerea aeriană: Potrivit pentru cablarea aeriană de la stâlpi exteriori la zone interioare. Are o rezistență ridicată la tracțiune și poate rezista la o durată de 50 de metri.
Mediu fără pipe: Nu sunt necesare fire suplimentare agățate, simplificând procesul de construcție.
Avantaje:
Rezistența la tracțiune puternică reduce riscul de deteriorare a forțelor externe.
Eficiență ridicată a construcției și costuri reduse ale forței de muncă.

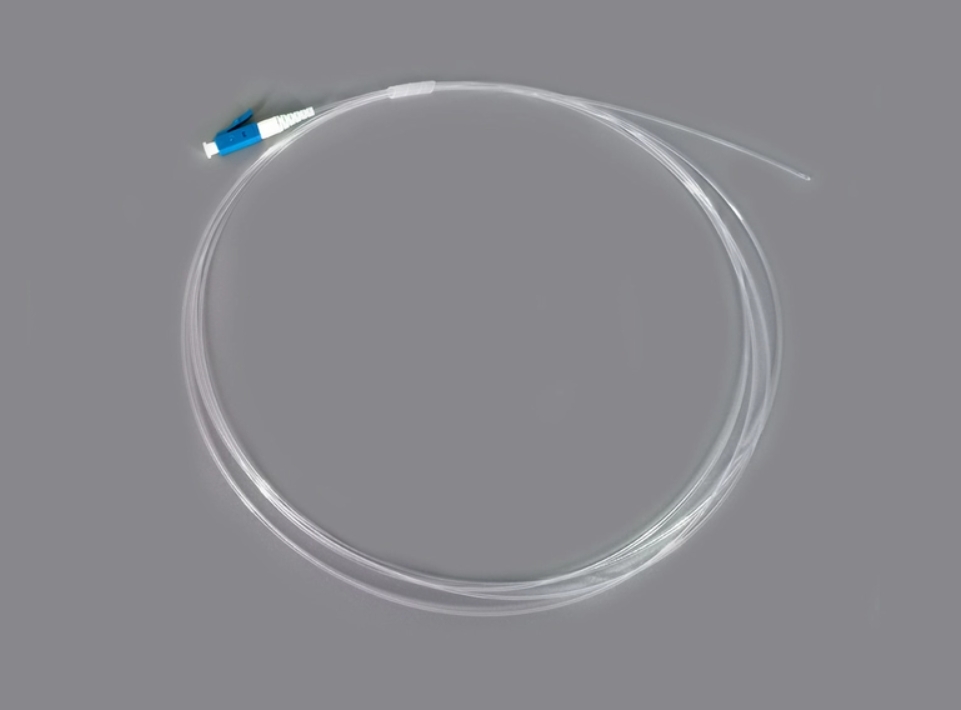

3. Cablu de picătură în formă de fluture invizibil (Gjixh)
Caracteristici structurale:
Partea de mijloc este o fibră optică cu un singur nucleu cu un singur nucleu (G.657), care este învelită cu o teacă transparentă de 0,9 mm, cu un diametru exterior subțire și este complet transparentă.
Scenariu de aplicare:
Așezați cablarea de -a lungul benzilor de bază ale clădirii și în jurul ușii și a ferestrei și fixați cu lipici.
Locuri cu cerințe estetice ridicate: cum ar fi hoteluri, reședințe de înaltă calitate etc., unde trebuie ascunsă cablarea.
Avantaje
Ascuns vizual, nu afectează decorarea interioară.
Capacul transparent este rezistent la uzură și adaptabil la diverse medii.

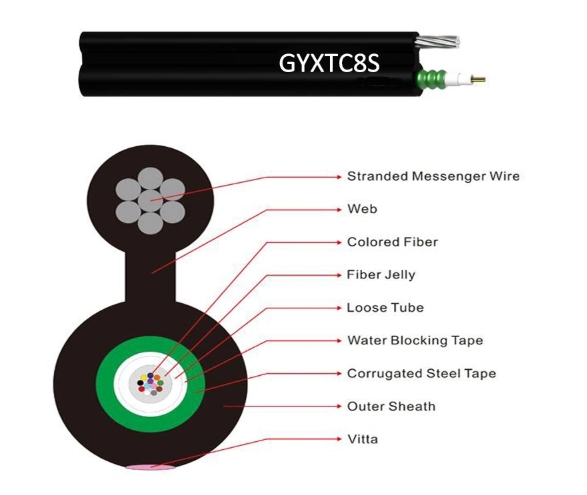

4. Auto-susținere 8 Cablu optic de cablare a figurii (tip aerian)
Caracteristici structurale:
Unitățile de sârmă de suspensie de metal sunt adăugate la cablul optic din piele pentru a forma o structură în formă de "8".
Scenariu de aplicare:
Conducerea aeriană exterioară: Potrivit pentru cablurile aeriene de la poli electric la coridoarele utilizatorilor, cu o rezistență ridicată la tracțiune.
Scenariu cu cerințe de întindere ridicată: poate rezista la întinderi de peste 50 de metri și are o stabilitate puternică.
Avantaje:
Performanța de tracțiune este îmbunătățită semnificativ, reducând riscul de rupere a fibrelor optice.
