Firul de oțel blocat are o rezistență la tracțiune extrem de ridicată, ceea ce facilitează auto-sprijinirea suprafeței aeriene și reduce costurile de instalare.
Performanță mecanică și temperatură bună
Materialul cu tub liber are o rezistență bună la hidroliză și o rezistență ridicată
Compusul special de umplere a tuburilor asigură o protecție critică a fibrei
Sunt luate următoarele măsuri pentru a asigura cablul etanș:
-Sleel sârmă folosită ca membru de forță centrală
-Loose Tube umplutură, compus
-100% umplere miez de cablu
-APL barieră de umiditate
Cablul GYTC8A respectă YD/T 1155 standard, precum și IEC 60794-1.

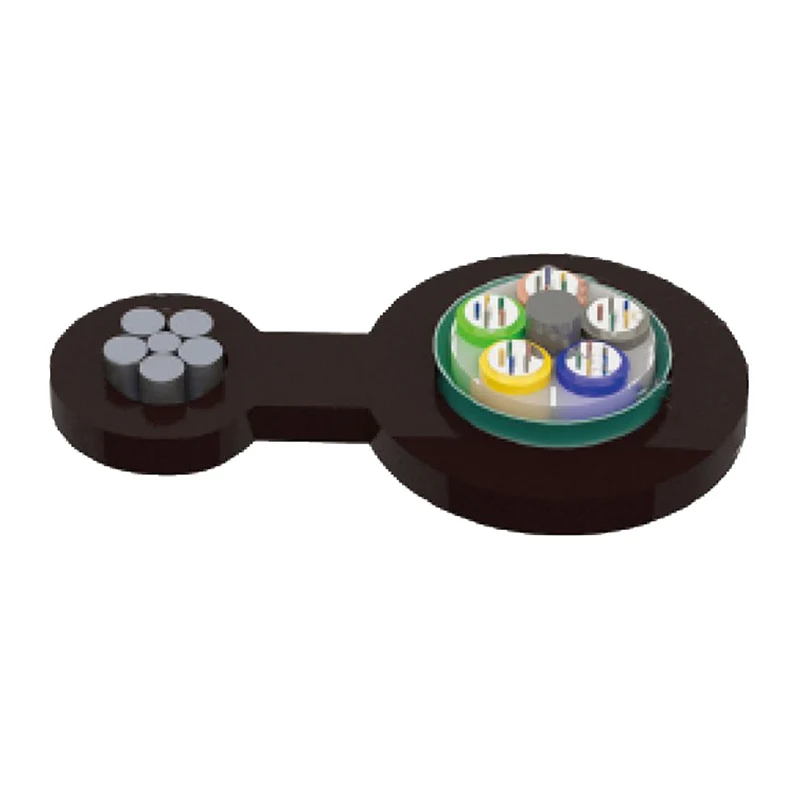

1.. Firuri blocate
2. PE teacă
3. Fibra
4. Compus de umplere a tubului
5. Tubul liber
6. Compus de umplere a cablurilor
7. Membru de forță centrală
8. Apl
9. PE teacă
|
Tip de cablu (A crescut cu 2 fibre) |
Număr de fibre |
Tuburi |
Umpluturi |
Greutatea cablului (Ref) (kg/km) |
Rezistență la tracțiune Pe termen lung/scurt (N) |
Rezistența zdrobitoare Pe termen lung/scurt (N/100mm) |
Raza de îndoire Static/dinamic (mm) |
|
Gytc8a-2 ~ 6xn |
2 ~ 6 |
1 |
4 |
158 |
În funcție de diametrul sârmei de oțel din sârmă mesager |
300/1000 |
10d/20d |
|
Gytc8a-8 ~ 12xn |
8 ~ 12 |
2 |
3 |
158 |
|||
|
Gytc8a-14 ~ 18xn |
14 ~ 18 |
3 |
2 |
158 |
|||
|
Gytc8a-20 ~ 24xn |
20 ~ 24 |
4 |
1 |
158 |
|||
|
Gytc8a-26 ~ 30xn |
26 ~ 30 |
5 |
0 |
158 |
|||
|
Gytc8a-32 ~ 36xn |
32 ~ 36 |
6 |
0 |
167 |
|||
|
Gytc8a-38 ~ 48xn |
38 ~ 48 |
4 |
1 |
172 |
|||
|
Gytc8a-50 ~ 60xn |
50 ~ 60 |
5 |
0 |
172 |
Temperatură de stocare/funcționare: -40 ℃ -+70 ℃
|
Tip de fibre |
Atenuare （+20 ℃） |
Lățime de bandă |
Diafragmă numerică |
Lungimea de undă a cablului λCC |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36db/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125 µm |
≤3.3db/km |
≤1.2dB/km |
--- |
--- |
≥500MHz · km |
≥500MHz · km |
0,200 ± 0,015 deja |
--- |
|
62,5/125 µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz · km |
≥500MHz · km |
0,275 ± 0,015 deja |
--- |
Nota:
o. Sufixul XN denotă tipul de fibre
b. Aranjamentele de culoare ale fibrelor și tubului sunt specificate în tabelul de identificare a culorilor
C. Cablul nu ar trebui să se depoziteze în mediu în aer liber mai mult de 6 luni pentru a menține tamburul de cablu
