Construcția FTTH (Fiber to the Home) este de a conecta fibra optică direct la casa utilizatorului pentru a oferi utilizatorilor servicii de acces de mare viteză și stabilă în bandă largă. În procesul de construcție FTTH, sunt necesare o varietate de materiale și echipamente:
· Cablu de cădere: Are caracteristicile de dimensiuni mici, greutate ușoară, flexibilitate bună, rezistență puternică de îndoire, etc. Este ușor de depus în medii complexe interioare și exterioare și poate fi conectat direct la echipamentele terminale ale utilizatorului. Este un tip de cablu optic utilizat frecvent pentru intrarea la domiciliu FTTH.
· Cablu cu fibră exterioară optică: Există multe tipuri în funcție de diferite medii și cerințe de depunere, cum ar fi cablul optic aerian, cablul optic îngropat direct, cablul optic pentru conductă, etc. Are un diametru exterior mai mare, proprietăți mecanice mai bune și performanțe de protecție și poate rezista la impactul mediilor exterioare dure. Este utilizat pentru a transmite semnale optice de la închiderea despărțirii de cablu optic sau splitters optice către clădirea sau zona în care se află utilizatorul.
· PIgtail: Un capăt are un mufă de conector cu fibră optică, iar celălalt capăt este capătul rupt al fibrei optice, care este utilizat pentru a conecta fibra optică în cablul optic cu echipamente de comunicare optică sau instalații de distribuție optică pentru a realiza cuplarea și transmiterea semnalelor optice.
· Cordon plasture (jumper): Ambele capete ale acestuia sunt echipate cu mufe de conector cu fibră optică, care sunt flexibile și convenabile de conectat. Acestea pot fi utilizate pentru conectarea temporară sau permanentă între echipamentele de comunicare optică, între casetele de distribuție optică.
· Închiderea splicelor de cablu: Folosit pentru fuziunea și protecția fibrelor optice în mijlocul liniei de cablu optice. Atunci când cablul optic nu este suficient de lung sau trebuie ramificat, închiderea splice -ului de cablu este utilizată pentru a conecta două sau mai multe cabluri optice și sigilați și protejarea punctului de fuziune cu fibră optică pentru a împiedica factorii de mediu externi să deterioreze închiderea, asigurând stabilitatea și fiabilitatea transmiterii semnalului optic.
· Cutie de terminare: Instalat la capătul utilizatorului sau la punctul de intrare optic al cablului, este utilizat pentru a fuziona sau a alătura frigului fibra optică din cablul optic cu pigtail-ul și a scoate pigtail-ul pentru a se conecta cu echipamentul terminalului de utilizator sau cu alte echipamente de comunicare optică. Acesta joacă rolul de a repara terminalul de cablu optic, de a proteja fuziunea fibrelor optice și de a sigila intrarea și ieșirea optică a cablului.
· Dulap de conectare a încrucișării optice: Este echipamentul de joncțiune dintre cablurile optice ale trunchiului și cablurile optice de distribuție din rețeaua de acces la cabluri optice exterioare, care este utilizată pentru a realiza funcțiile de fixare a cablurilor optice, protecție, sudare, cablare, etc. Transmite semnalele optice către diverse zone de utilizator prin cablurile optice de distribuție.
· Splitter optic: Este un dispozitiv care distribuie semnalul optic într -o fibră optică de intrare în fibre optice de ieșire multiple într -un anumit raport. În rețelele FTTH, divizele optice sunt de obicei instalate în cutii de joncțiune optică prin cablu, cutii de distribuție a fibrelor optice sau coridoare de utilizatori pentru a obține transmiterea divizată a semnalelor optice, permițând mai multor utilizatori să partajeze resursele de semnal optice ale unui cablu optic din trunchi și să reducă costurile de construcție a rețelei. Raporturile comune de despicare a despărțirii splitterului optic includ 1: 2, 1: 4, 1: 8, 1:16, 1:32, 1:64, etc.

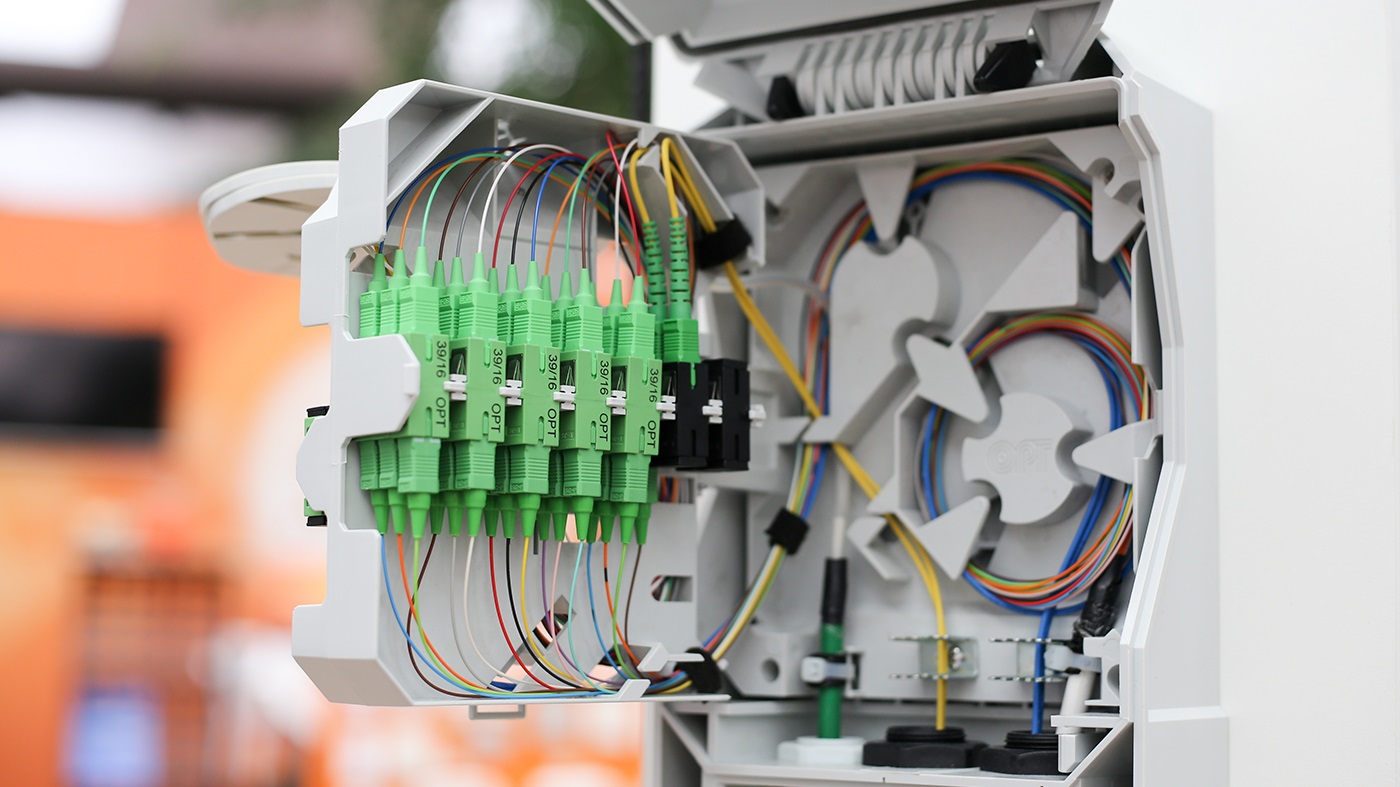

· Cutie de distribuție a fibrelor optice: Instalat în coridorul utilizatorului sau arborele de curent slab, utilizat pentru divizarea fibrelor, cablarea și conectarea terminalului cablurilor optice. Cutia de splitter de fibre optice este în general echipată cu despărțire optice, pigtail -uri, adaptoare și alte dispozitive, care pot distribui fibrele optice în cablul optic la casa fiecărui utilizator și pot conecta cablul optic introdus în casa utilizatorului cu portul de ieșire al splitterului optic pentru a realiza distribuția semnalelor optice în cămin.
