Cablu din fibră optică blindată cu tub liber nemetalic cu rezistență

Cablul de fibră optică blindată cu țevi nemetalice cu tub liber, furnizat de Orientalfiber, este un cablu optic pentru exterior, cu o structură de protecție cu mai multe straturi. Designul său de bază implică adăpostirea fibrelor optice de 250 μm în tuburi libere din material cu modul înalt, tuburile umplute cu un compus de blocare a apei pentru a preveni pătrunderea umezelii.

Caracteristici cheie și avantaje principale

• Imunitate la interferențe electromagnetice (EMI): Prin utilizarea unui element de rezistență nemetalic FRP, cablul de fibră optică blindată cu tub liber nemetalic cu rezistență nu este imun la loviturile de trăsnet și interferențele electrice, făcându-l potrivit pentru medii de înaltă tensiune.
• Protecție cu blindaj dublu: Combinația dintre APL și PSP oferă rezistență superioară la strivire și protecție la nivel înalt împotriva atacurilor rozătoarelor și a impactului mecanic în timpul instalării.
• Design rezistent la hidroliză: materialul de înaltă rezistență al tubului liber este formulat special pentru a rezista hidrolizei, asigurând longevitatea fibrelor în climatele umede.
• Blocarea cuprinzătoare a apei: Un sistem cu mai multe niveluri care include compus de umplere a tubului, umplere 100% miez de cablu și materiale de blocare a apei asigură că cablul rămâne etanș la apă sub presiune hidrostatică.

Specificatii tehnice

• Număr de fibre: configurații personalizabile de la 2 la 144 de nuclee.
• Membru forță: plastic central armat cu fibre (FRP) cu acoperire PE opțională pentru diametre specifice.
• Straturi de blindaj: APL (laminat de polietilenă de aluminiu) și PSP (bandă de oțel acoperită cu plastic).
• Conformitate cu standardele: respectă pe deplin standardele internaționale YD/T 901 și IEC 60794-1.
• Interval de mediu: Funcționare stabilă într-un gradient de temperatură de la -40°C la +70°C.
• Material manta: polietilena (PE) rezistenta la UV pentru o durata de viata extinsa in exterior.

Câmpuri de aplicare diverse

TheCablu din fibră optică blindată cu tub liber nemetalic cu rezistențăeste implementat în diferite sectoare critice:

1. Operatori de telecomunicații: coloana vertebrală de încredere și cablare de rețea de acces pentru servicii de voce și date.
2. Rețele de energie și utilități: transmisie sigură de date în apropierea liniilor electrice de înaltă tensiune, unde membrii metalici sunt restricționați.
3. Radio și Televiziune: Distribuție stabilă a semnalului pentru sistemele de comunicații și transmitere a informațiilor.
4. Infrastructură de transport: monitorizare și comunicare în timp real a datelor pentru tranzit feroviar, autostrăzi și sisteme de trafic inteligente.

Standarde

Cablul GYFTA53 respectă standardul YD/T 901, precum și IEC 60794-1.

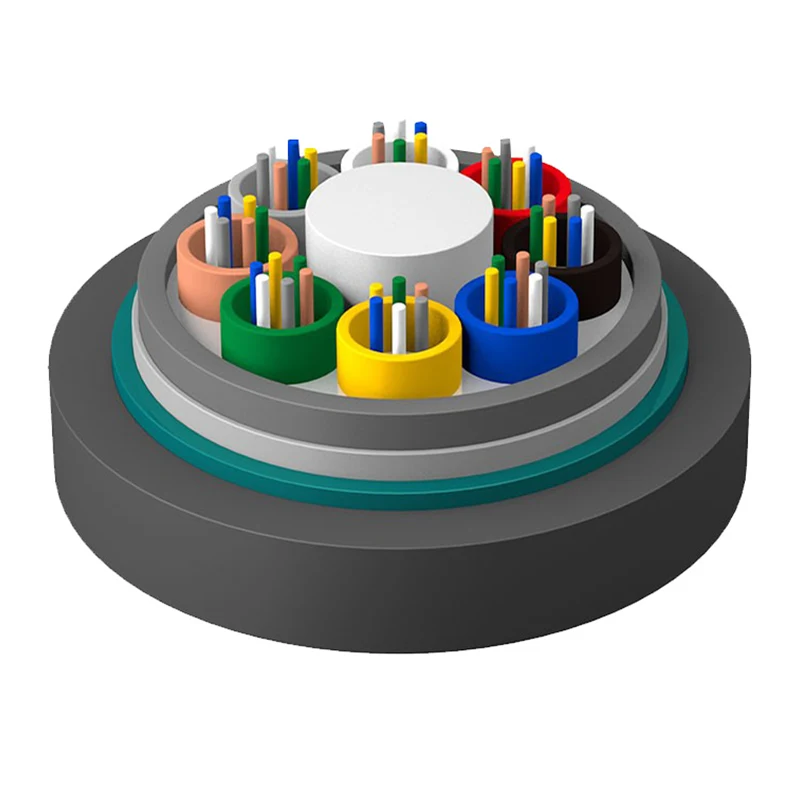

Desenul structurii

1.Fibre

2.Compus de umplere a tuburilor

3. Tub liber

4.Compus de umplere pentru cablare

5.APL

6.Teaca interioara PE

7. Material de blocare a apei

8.PSP

9.FRP Strength Member

10.Teaca exterioara PE

Parametrii tehnici

Temperatura de depozitare/funcționare: -40℃-+70℃

Caracteristici optice

Nota:

o. Sufixul Xn desemnează tipul de fibră

b. Aranjamentele de culoare ale fibrei și tubului sunt specificate în tabelul de identificare a culorilor

c. Cablul nu ar trebui să fie depozitat în mediul exterior mai mult de 6 luni pentru a menține bobina de cablu în stare bună

Aplicare: Conduct/Aer/Direct îngropat

Întrebări frecvente (FAQ)

Î: Ce face ca caracteristica „Nemetalic” să fie importantă pentru acest cablu blindat?

R: Chiar dacă cablul are armătură metalică (APL/PSP), elementul de rezistență central nemetalic FRP împiedică cablul să acționeze ca un conductor continuu pentru fulgere sau inducția de înaltă tensiune, sporind semnificativ siguranța în coridoarele electrice.

Î: Cablul de fibră optică blindată cu țevi nemetalice cu tub liber este potrivit pentru îngropare directă?

A: Da. Structura dublu blindată (benzi din aluminiu și oțel) asigură rezistența la tracțiune și rezistența la strivire necesare pentru îngroparea directă în majoritatea tipurilor de sol.

Î: Cum asigură Orientalfiber rezistența la umiditate a cablului în timp?

R: Folosim un compus de umplere de miez 100% combinat cu bariere APL și PSP. Acest sistem redundant asigură că, chiar dacă mantaua exterioară este deteriorată, umiditatea nu poate pătrunde în tuburile care transportă fibrele.
