Cablu de fibră optică cu armătură ușoară Uni-tube

Cablul de fibră optică cu armătură ușoară Orientalfiber Uni-tube este proiectat pentru aplicații fiabile de comunicare și transmisie în aer liber. Structura cablului plasează fibre optice de 250 μm într-un tub liber de înaltă rezistență umplut cu compus impermeabil pentru a asigura performanță stabilă a semnalului și protecție pe termen lung a fibrelor. O centură din oțel acoperită cu plastic (PSP) cu două fețe este înfășurată longitudinal în jurul tubului liber, în timp ce materialele care blochează apă sporesc și mai mult rezistența la umiditate și stabilitatea structurală.

Trimite o anchetă

Descriere produs

Cablul de fibră optică cu armătură ușoară Uni-tube prezintă o structură proiectată cu precizie optimizată pentru aplicare practică. Fibrele optice de 250 μm sunt plasate într-un tub liber fabricat din material cu modul înalt, tubul fiind complet umplut cu compus special impermeabil la apă.

Un strat de centură de oțel acoperită cu plastic (PSP) cu două fețe este înfășurat longitudinal în jurul tubului liber, cu material de blocare a apei instalat între centura de oțel și tubul liber pentru a spori compactitatea și performanța impermeabilă. Două fire de oțel paralele sunt poziționate pe ambele părți pentru rezistența la tracțiune, iar o manta de polietilenă extrudată (PE) formează structura finală a cablului.

Caracteristicile cheie ale produsului

Această secțiune prezintă avantajele funcționale ale cablului de fibră optică cu armătură ușoară Uni-tube, care beneficiază direct proiectele de achiziții și inginerie:

Performanță mecanică și temperatură stabilă, adaptându-se la schimbările climatice exterioare
Tub liber de înaltă rezistență, rezistent la hidroliză, pentru o durată de viață extinsă
Compusul specializat de umplere a tuburilor oferă o protecție țintită a fibrelor
Rezistență excelentă la strivire și flexibilitate operațională pentru instalarea la fața locului
Stratul PSP îmbunătățește rezistența la umiditate și performanța de protecție fizică
Firele de oțel paralele duble asigură o rezistență fiabilă la tracțiune în timpul așezării și utilizării
Diametrul mic și designul ușor simplifică instalarea și reduc costurile cu forța de muncă
Suport pentru lungimi de segment mai mari pentru a reduce punctele de conectare și pierderea semnalului

Standarde de conformitate

Cablul de fibră optică cu armătură ușoară Uni-tube (tip GYXS/GYXTW) respectă pe deplin Standardul YD/T 769.9, îndeplinind specificațiile aplicațiilor de inginerie naționale și internaționale și facilitând acceptarea proiectelor și certificarea calității.

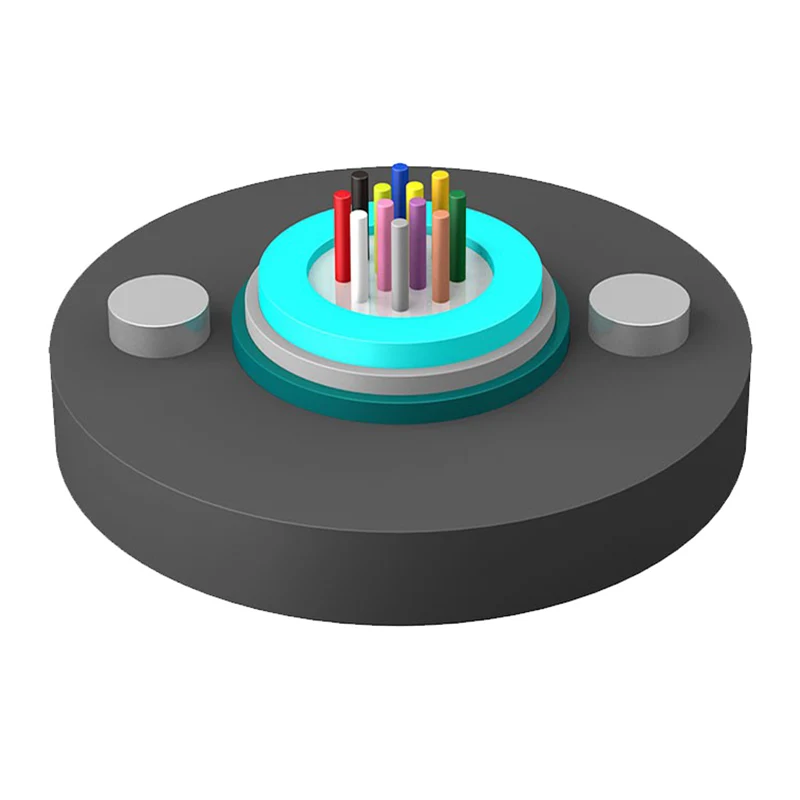

Diagrama compoziției structurale

Fibră
Pachet de tuburi
Compus de umplere a tuburilor
Tub liber
Sârmă de oțel
Material de blocare a apei
PSP (Centură din oțel acoperită cu plastic cu două fețe)
Înveliș PE (teac din polietilenă)

Valoarea și avantajele achizițiilor

Pentru cumpărători în vrac și clienți de inginerie

Alegerea cablului de fibră optică cu armătură ușoară Orientalfiber Uni-tube aduce o valoare tangibilă deciziilor de achiziție și implementării proiectelor:

Capacitate stabilă de aprovizionare: Patru fabrici autonome garantează livrarea la timp pentru comenzile mari
Performanță rentabilă: Protecția echilibrată și structura ușoară reduc costurile de material și de instalare
Calitate certificată: Sistemele de producție certificate ISO minimizează riscurile de defecțiune și cheltuielile post-întreținere
Compatibilitate largă: Respectă standardele din industrie, potrivite pentru mai multe industrii de infrastructură

Întrebări frecvente – Întrebări frecvente

Î1: Care sunt scenariile de aplicare principale pentru cablul de fibră optică cu armătură ușoară Uni-tube?

R: Produsul este conceput pentru aplicații de comunicații în aer liber, inclusiv rețele de telecomunicații, sisteme de radio și televiziune, comunicații electrice, tranzit feroviar, transmisie de semnal pe autostradă și proiecte de transmisie de date LAN.

Î2: Produsul acceptă producția de lungime personalizată?

R: Da, cablul de fibră optică cu armătură ușoară Uni-tube poate fi produs pe segmente mai lungi pentru a îndeplini cerințele specifice de instalare.

Î3: Ce certificări de calitate dețin produsul și producătorul?

R: Jiangsu Xuben Photoelectric Technology Co., Ltd. deține certificări ISO9001 și ISO45001, iar cablul respectă standardele industriale YD/T 769.9.

Î4: Care sunt avantajele instalării acestui cablu?

R: Diametrul mic, greutatea ușoară și structura flexibilă fac instalarea la fața locului mai eficientă, reducând timpul de construcție și costurile cu forța de muncă pentru proiectele de inginerie.

Uni-tube Light-armored Fiber Optic Cable

Parametrii tehnici

Tip cablu (Mărit cu 2 fibre)	Număr de fibre	Greutate cablu (ref) (kg/km)	Rezistență la tracțiune Termen lung/scurt (N)	Rezistența la strivire Termen lung/scurt (N/100mm)	Raza de curbare Static/Dinamic (mm)
GYXS/GYXTW-2~12Xn	2~12	82	600/1500	300/1000	10D/20D
GYXS/GYXTW-14~24Xn	14~24	127	600/1500
GYXS/GYXTW-2~12Xn	2~12	124	1000/3000
GYXS/GYXTW-14~24Xn	14~24	147	1000/3000

Temperatura de depozitare/funcționare: -40℃-+70℃

Caracteristici optice

Tip de fibră	Atenuare （+20℃）				Lățimea de bandă		Diafragma numerică	Lungime de undă de tăiere a cablului λcc
Tip de fibră	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Diafragma numerică	Lungime de undă de tăiere a cablului λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Nota:

o. Sufixul Xn desemnează tipul de fibră

b. Aranjamentele de culoare ale fibrei și tubului sunt specificate în tabelul de identificare a culorilor

c. Cablul de fibră optică cu armătură ușoară uni-tub nu ar trebui să fie depozitat în mediul exterior mai mult de 6 luni pentru a menține bobina de cablu în stare bună
