Cablu de fibră optică non-blindată

Structura cablului de fibră optică neblindată a unui membru de rezistență nemetalic al tubului liber este de a pune fibră optică de 250 μm într-un tub liber din material cu modul înalt, iar tubul liber este umplut cu compus impermeabil. Centrul miezului cablului este un FRP, iar tubul liber (și frânghia de umplere) sunt răsucite în jurul FRP pentru a forma un miez de cablu compact și rotund. Golurile din miezul cablului sunt umplute cu umpluturi care blochează apa. Un strat de manta de polietilena este presat in afara miezului cablului pentru a forma un cablu.

Trimite o anchetă

Descriere produs

TheCablu de fibră optică non-blindatăconstă din fibre optice de 250 μm introduse în tuburi libere din material cu modul înalt, umplute cu compus impermeabil. Miezul cablului este centrat pe un element de rezistență FRP nemetalic, în jurul căruia tuburile libere și materialele de umplutură sunt înșurubate elicoidal pentru a forma un miez compact, rotund. Umpluturile care blochează apa ocupă orice goluri, iar o manta exterioară din polietilenă protejează structura cablului.

Caracteristici cheie

Performanță mecanică și temperatură puternică
Material de tub liber cu rezistență ridicată la hidroliză și rezistență la tracțiune
Compus special de umplere a tuburilor pentru protecția critică a fibrelor
Rezistența la strivire combinată cu un design flexibil pentru instalare
Măsuri cuprinzătoare de etanșare la apă: element central FRP, compuși de umplere a tubului, umplere 100% miez
Conformitatea standardelor: YD/T 901 și IEC 60794-1

Specificatii tehnice

Număr de fibre optice: mai multe configurații disponibile (de exemplu, 6-144 de fibre)
Tip de fibră: monomod sau multimod 250μm
Material tub liber: polimer cu modul înalt
Compus de umplere: gel de blocare a apei
Membru forță: tijă FRP nemetalic
Înveliș exterior: polietilenă (PE)
Temperatura de funcționare: -40°C până la +70°C
Raza minimă de îndoire: 20× diametrul cablului (sub sarcină)

Aplicații

Aceste cabluri sunt utilizate pe scară largă în:

Operatori de telecomunicații pentru rețele de coloană și de acces
Sisteme de transmisie a semnalelor radio și televiziune
Transmiterea datelor în rețeaua locală (LAN).
Conexiuni industriale front-end în proiecte de energie electrică, feroviară și autostrăzi
Alte proiecte de inginerie și infrastructură la scară largă

Avantaje

Designul durabil nemetalic reduce riscul de coroziune și face cablul mai ușor
Structura compactă cu toroane îmbunătățește rezistența la tracțiune și flexibilitatea
Materialele care blochează apă asigură o fiabilitate ridicată în medii umede sau umede
Compatibilitate cu diferite metode de instalare, inclusiv conducte și desfășurare aeriană
Performanță dovedită în cadrul proiectelor interne și internaționale, susținută de experiența de producție a Orientalfiber

FAQ

Î: Acest cablu poate fi folosit în instalații în aer liber?: R: Da, învelișul PE și compușii de blocare a apei îl fac potrivit pentru îngropare directă și desfășurare în conducte în aer liber.
Î: Câte fibre pot fi configurate?: R: Cablul poate fi personalizat de la 6 la 144 de fibre în funcție de cerințele proiectului.
Î: Cablul include componente metalice?: R: Nu, elementul de rezistență este FRP nemetalic, minimizând greutatea și problemele de coroziune.
Î: Este compatibil cu echipamentul optic standard?: R: Da, fibra de 250μm și designul standard al tubului liber asigură compatibilitatea cu metodele convenționale de îmbinare și terminare.

Standarde

Cablul GYFTY respectă standardul YD/T 901, precum și IEC 60794-1

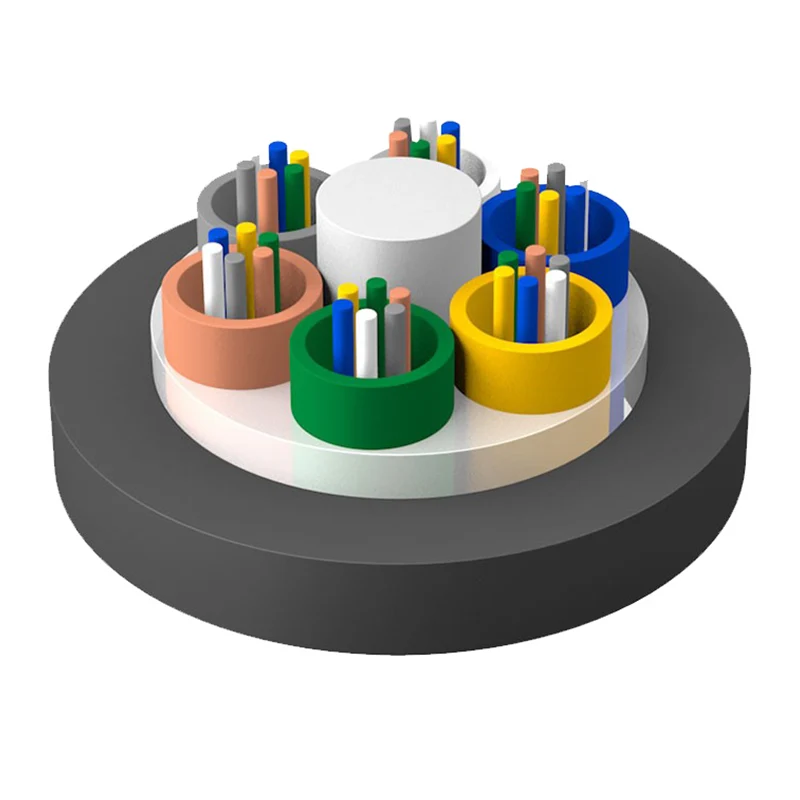

Desenul structurii

1.Fibre

2.Compus de umplere a tuburilor

3. Tub liber

4.Compus de umplere prin cablu

5.FRP Strength Member

6.Teaca PE

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Parametrii tehnici

Tip cablu (Mărit cu 2 fibre)	Număr de fibre	Tuburi	Umpluturi	Greutate cablu (ref) (kg/km)	Rezistență la tracțiune Termen lung/scurt (N)	Rezistența la strivire Termen lung/scurt (N/100mm)	Raza de curbare Static/Dinamic (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Temperatura de depozitare/funcționare: -40℃-+70℃

Caracteristici optice

Tipul fibrei	Atenuare （+20℃）				Lățimea de bandă		Diafragma numerică	Lungime de undă de tăiere a cablului λcc
Tipul fibrei	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Diafragma numerică	Lungime de undă de tăiere a cablului λcc
G.652	---	---	≤0,36 dB/km	≤0,22 dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40 dB/km	≤0,23 dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3 dB/km	≤1,2 dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5 dB/km	≤1,2 dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
