Cablu cu fibră optică blindată cu tub liber

Structura cablului cu fibră optică blindat cu tuburi libere este de a pune fibra optică de 250 μm într -un tub liber din material modul înalt, iar tubul liber este umplut cu un compus impermeabil. Centrul miezului de cablu este un miez de armare metalică. Pentru cablurile optice cu anumite nuclee, un strat de polietilenă (PE) trebuie extrudat în afara miezului de armare a metalului. Tubul liber (și frânghia de umplere) sunt răsucite în jurul miezului central de armare pentru a forma un miez de cablu compact și rotund, iar golurile din miezul cablului sunt umplute cu umpluturi de blocare a apei. Un strat de teacă interioară de polietilenă este extrudat în afara miezului cablului, iar o bandă de oțel acoperită cu plastic (PSP) este înfășurată longitudinal și apoi extrudată într-o teacă de polietilenă pentru a forma un cablu.

Trimite o anchetă

Descriere produs

Caracteristici

Performanță mecanică și temperatură bună

Materialul cu tub liber are o rezistență bună la hidroliză și o rezistență ridicată

Compusul special de umplere a tuburilor asigură protecția acritică a fibrei

Rezistența și flexibilitatea zdrobitoare

Sunt luate următoarele măsuri pentru a asigura cablul etanș:

-Sleel sârmă folosită ca membru de forță centrală

-Ce -compus de umplere a tubului

-100% umplere miez de cablu

-APL barieră de umiditate

-SPSP Îmbunătățirea umidității

-Material de blocare a apei

Standarde

Cablul Gyta53 respectă YD/T 901 standard, precum și IEC 60794-1.

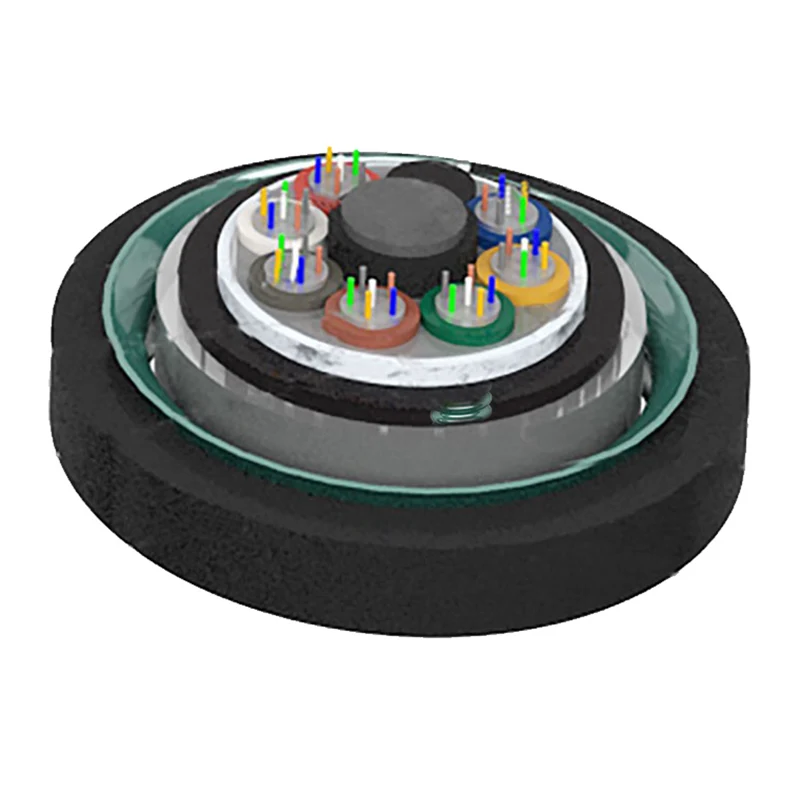

Desen de structură

1.Fibre

2. Compus de umplere

3. Tubul de voință

4. Compus de umplere

5.APL

6.PE teacă interioară

7. Material de blocare a apei

8.psp

9. Membru de forță central

10. PECEA EXTERIOR

Stranded Loose Tube Armored Fiber Optic Cable

Parametri tehnici

Tip de cablu (A crescut cu 2 fibre)	Număr de fibre	Tuburi	Umpluturi	Greutatea cablului (Ref) (kg/km)	Rezistență la tracțiune Pe termen lung/scurt (N)	Rezistența zdrobitoare Pe termen lung/scurt (N/100mm)	Raza de îndoire Static/dinamic (mm)
Gyta53-2 ~ 6xn	2 ~ 6	1	5	177	1000/3000	1000/3000	12.5d/25d
Gyta53-8 ~ 12xn	8 ~ 12	2	4	177
Gyta53-14 ~ 18xn	14 ~ 18	3	3	177
Gyta53-20 ~ 24xn	20 ~ 24	4	2	177
Gyta53-26 ~ 30xn	26 ~ 30	5	1	177
Gyta53-32 ~ 36xn	32 ~ 36	6	0	177
Gyta53-38 ~ 48xn	38 ~ 48	4	1	194
Gyta53-50 ~ 60xn	50 ~ 60	5	0	194
Gyta53-62 ~ 72xn	62 ~ 72	6	0	204
Gyta53-74 ~ 84xn	74 ~ 84	7	1	239
Gyta53-86 ~ 96xn	86 ~ 96	8	0	239
Gyta53-98 ~ 108xn	98 ~ 108	9	1	275
Gyta53-110 ~ 120xn	110 ~ 120	10	0	275
Gyta53-122 ~ 132xn	122 ~ 132	11	1	312
Gyta53-134 ~ 144xn	134 ~ 144	12	0	312
Gyta53-146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	312

Temperatură de stocare/funcționare: -40 ℃ -+70 ℃

Caracteristici optice

Tip de fibre	Atenuare （+20 ℃）				Lățime de bandă		Diafragmă numerică	Lungimea de undă a cablului λCC
Tip de fibre	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Diafragmă numerică	Lungimea de undă a cablului λCC
G.652	---	---	≤0.36db/km	≤0.22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0.40dB/km	≤0.23dB/km	---	---	---	≤1450nm
50/125 µm	≤3.0dB/km	≤1.0dB/km	---	---	≥500MHz · km	≥500MHz · km	0,200 ± 0,015 deja	---
62,5/125 µm	≤3.3db/km	≤1.0dB/km	---	---	≥200MHz · km	≥500MHz · km	0,275 ± 0,015 deja	---

Nota:

o. Sufixul XN denotă tipul de fibre

b. Aranjamentele de culoare ale fibrelor și tubului sunt specificate în tabelul de identificare a culorilor

C. Cablul cu fibră optică blindat cu tuburi libere nu ar trebui să se depoziteze în mediu în aer liber mai mult de 6 luni pentru a menține tamburul de cablu în stare bună

Aplicație: Duct/Aerial/Direct îngropat
