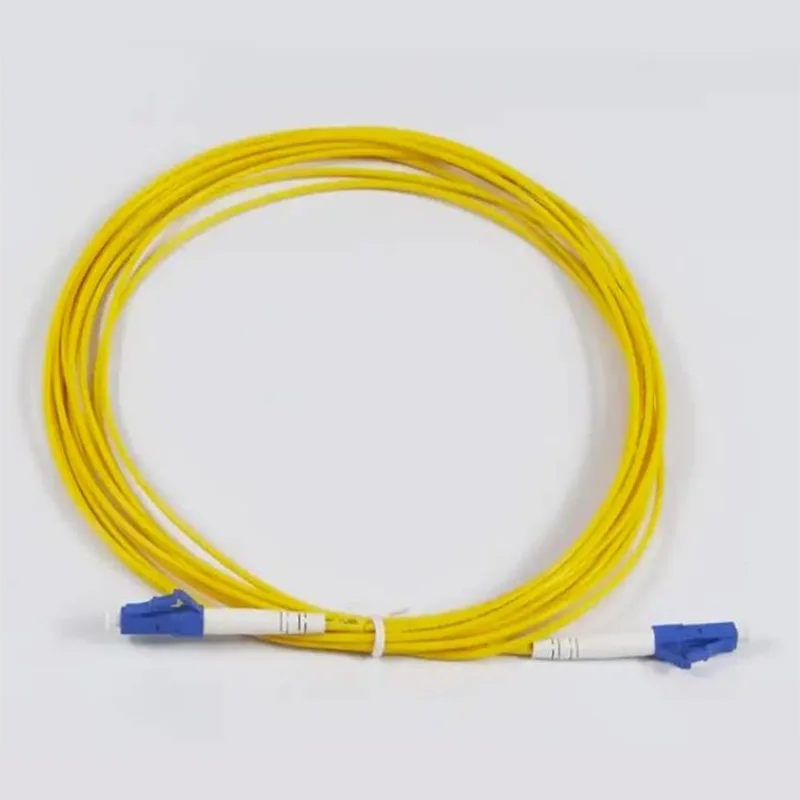

Cablu rotund de 3 mm LC/UPC- LC/UPC Patch Cords

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Trimite o anchetă

Descriere produs

TheCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cordssunt componente esențiale pentru mediile de corecție cu fibră optică de înaltă densitate. Fabricate de Orientalfiber, un brand sub grupul Jiangsu Xuben Photoelectric Technology, aceste cabluri de corecție beneficiază de o bază de producție de 15.000 de metri pătrați și de procese avansate de fabricație. Prin alegerea surseiCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cords, inginerii de rețea primesc un produs susținut de certificări ISO9001 și ISO45001, asigurând performanță fiabilă în centrele de date critice și huburile de telecomunicații din întreaga lume.

Design tehnic și integritatea semnalului

Ingineria din spateleCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cordsse concentrează pe precizie ridicată și atenuare scăzută a semnalului. Utilizând fibră monomod G657A1, aceste cabluri sunt concepute pentru a face față cerințelor fizice ale traseului modern de cabluri.

Componente de precizie și calitate a construcției

Conectori de înaltă precizie LC/UPC: Conectorii LC cu factor de formă mic permit o densitate crescută a porturilor în comutatoare și panouri de corecție. Lustruirea UPC (Ultra Physical Contact) asigură o pierdere de retur de ≥50dB, care este standard pentru aplicațiile Ethernet de mare viteză.
Jachetă LSZH de 3,0 mm: Spre deosebire de alternativele mai subțiri de 2,0 mm, cablul rotund de 3 mm oferă o protecție mecanică îmbunătățită. Materialul Low Smoke Zero Halogen (LSZH) asigură conformitatea cu siguranța pentru instalațiile interioare, în special în cablarea verticală și orizontală.
Tehnologia Ferulei Ceramice: Fiecare conector dispune de o virolă ceramică de înaltă calitate care menține alinierea precisă pe parcursul a peste 800 de cicluri de împerechere.
Insensibilitate la îndoire: Cu o rază de îndoire minimă de ≥20 mm, aceste cabluri mențin integritatea semnalului chiar și atunci când sunt direcționate prin colțuri strânse în rafturile pentru servere aglomerate.

Aplicații versatile în industrie

Aplicarea deCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cordsse întinde pe mai multe sectoare, oferind stratul fizic stabil necesar pentru serviciile cu lățime de bandă mare.

Centre de date pentru întreprinderi și sisteme Ethernet

În miezul rețelei, aceste cabluri de corecție conectează transceiver-uri de mare viteză la cadrele de distribuție. Jacheta galbenă LSZH oferă o identificare clară pentru legăturile de fibră monomod, facilitând întreținerea și depanarea mai ușor.

FTTH și infrastructură de bandă largă

Ca alegere principală pentru implementările Fiber-to-the-Home (FTTH), durabilitatea cablului de 3 mm îl face potrivit pentru conexiunile între terminalul rețelei optice (ONT) și cutia de distribuție. Acceptă livrarea fără întreruperi de servicii video, date și voce către utilizatorii finali.

Conectivitate industrială și de transport

Dincolo de IT standard, produsele Orientalfiber sunt integrate în rețelele electrice și sistemele de comunicații de tranzit feroviar. Construcția robustă aCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cordsasigură că pot rezista la vibrațiile și fluctuațiile de mediu găsite în conexiunile frontale industriale.

Întrebări frecvente (FAQ)

Ce arSunt avantajele principale ale diametrului de 3 mm pentru aceste cabluri de corelare LC/UPC?

Diametrul de 3 mm oferă o rezistență superioară la tracțiune și rezistență la strivire în comparație cu cablurile de corecție mai subțiri. Acest lucru face caCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cordsmai potrivit pentru cablarea dorsală și orizontală unde cablul ar putea fi supus unei manipulări mai fizice.

Conectorul LC/UPC acceptă transmisia de date de mare viteză?
Da. Conectorul LC/UPC este un standard industrial pentru aplicațiile de fibră monomod. Cu o pierdere de retur de ≥50dB și o pierdere de inserție scăzută, este pe deplin compatibil cu aplicațiile Ethernet 10G, 40G și 100G.

Aceste cabluri pot fi utilizate în medii cu fluctuații mari de temperatură?
TheCablu rotund de 3 mm Orientalfiber LC/UPC- LC/UPC Patch Cordssunt evaluate pentru funcționare între -25°C și +65°C, făcându-le fiabile atât pentru centrele de date climatizate, cât și pentru carcasele de telecomunicații netemperate.

Aceste cabluri de corecție sunt testate din fabrică?
Da, fiecare unitate este 100% terminată din fabrică și este supusă unor teste riguroase pentru a se asigura că îndeplinește standardele optice și mecanice specificate înainte de a fi livrate clientului.

Aplicație:

● Centre de date

● Aplicații Ethernet

● Aplicații FTTH

● Aplicații pentru coloana vertebrală, orizontală și verticală

● Servicii video, date și voce

● Testarea aplicatiilor echipamentelor

Caracteristici:

● Conector de înaltă precizie

● Lustruire UPC&APC

● SC, LC, toate conectori cu o singură fibră

● Lungime personalizată disponibilă

● 100% terminat din fabrică și testat

● Conform ROHS

Specificatii tehnice:

Constructii	Unitate	Descrieri
Modul Fibră		Mod unic: ITU-T G657A1
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierdere de inserție	dB	≤0,30
Pierdere de returnare	dB	≥50 (UPC)
Diametrul fibrei Tight-Buffer	um	900
Culoarea fibrei pentru coapsă-tampon		Alb
Culoarea jachetei cablului		Galben
Material manta cablului		LSZH
Diametrul cablului	mm	Φ3,0 ±0,20
Lungime	m	3,0 +0,1/-0
Tip conector		LC/UPC (albastru)
Lustruire la capăt		UPC
Material virola		ceramică
Repetabilitate conexiuni		> 800 de ori
Raza de curbare minima	mm	≥20
Reținerea fibrelor/cablului se întâlnește	N	50N±2N la 5N/s durată 120s
Temperatura de operare	℃	-25℃ ~ +65℃
Temperatura de depozitare	℃	-25℃ ~ +65℃

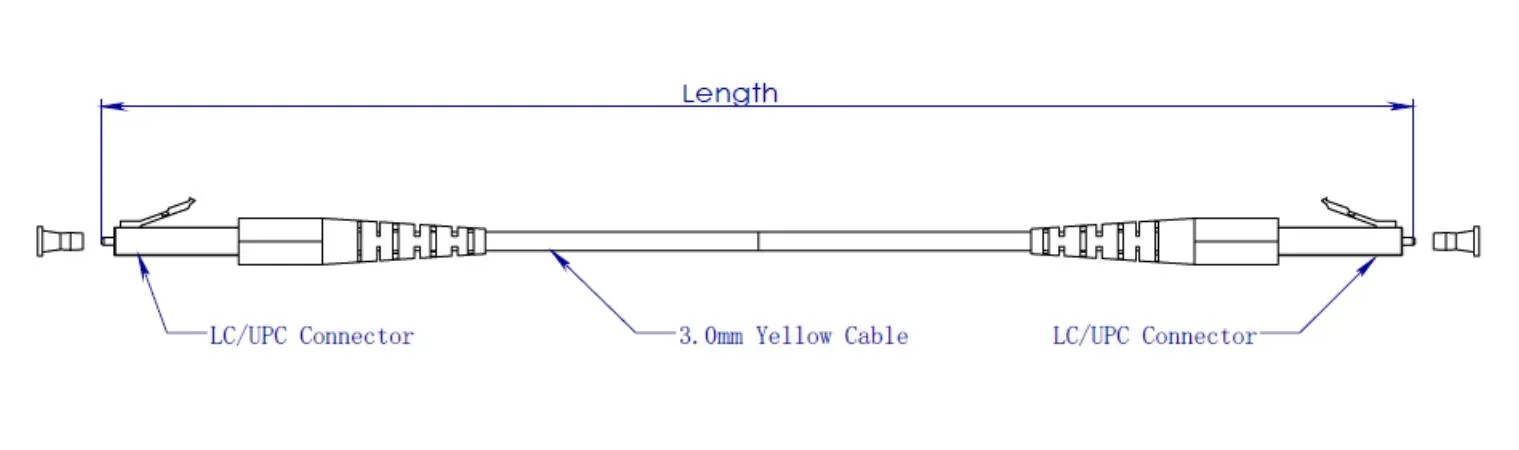

Desen cote:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

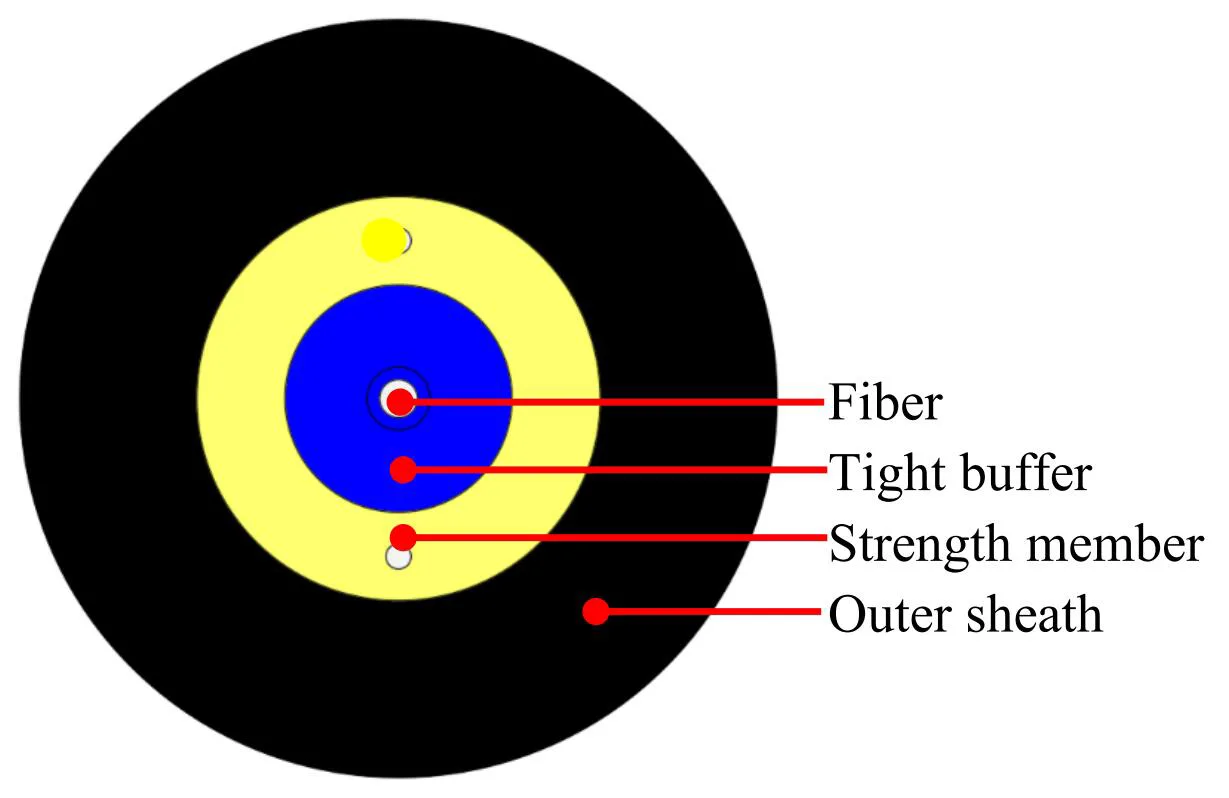

Construcția cablului:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Articole		Specificații
Fibră tampon strânsă	Număr de fibre	1
	Tipul fibrei	G.657A1
	Culoarea fibrelor	Albastru
	Material	LSZH
	Diametru	Φ0,9 ± 0,05 mm
	Buffer strâns Culoare	Alb
Membru de forță	Material	Fire de poliester
Teaca exterioara	Material	LSZH
	Diametru	Φ3,0 ± 0,2 mm
	Teaca exterioara Culoare	Galben
Semn de cerneală	Culoare	Negru

Caracteristica fibrei:

Toate caracteristicile fibrei de cablu (fibră a cablului finit) trebuie să fie, cel puțin, în conformitate cu Recomandarea ITU-T G.657A1 și trebuie să fie după cum urmează.

Articol	Caietul de sarcini
Tipul fibrei	Mod unic
Material din fibre	Silice dopată
Coeficient de atenuare @ 1310 nm @ 1383 nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lungime de undă de tăiere a cablului	≤ 1260 nm
Lungime de undă cu dispersie zero	1300 ~ 1324 nm
Pantă cu dispersie zero	≤ 0,092 ps/(nm².km)
PMD la 1550 nm	≤0,1 ps/km^1/2
Dispersia cromatică @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km)
Diametru câmp de mod @ 1310 nm	8,8±0,4um
Eroare de concentricitate miez / placat	≤ 0,5 um
Diametrul placajului	125,0 ± 0,7 um
Non-circularitate de placare	≤5%
Diametrul stratului primar	242 ± 7 um
Acoperire/Acoperire primară de concentricitate	≤10 µm
Non-circularitatea acoperirii	≤0,7%
Atenuare cu pierderi de îndoire a cablului 1 tura 1 raza 10mm 10 ture 1 raza 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
