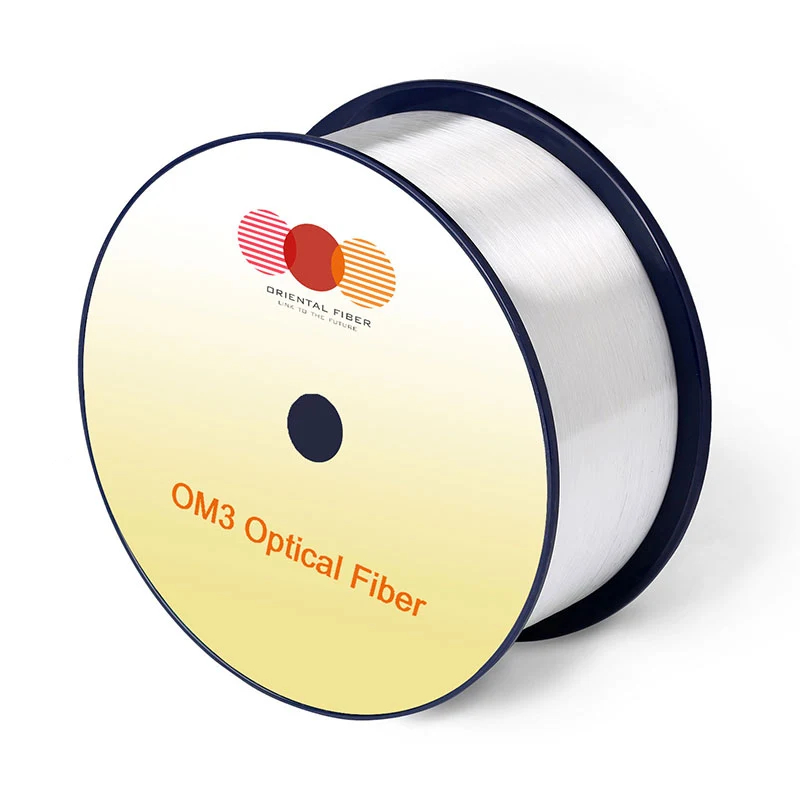

Fibra optică cu mai multe moduri OM2+/OM3

Caracteristici

Condiții

Specificat valori

Unități

Geometrie Caracteristici

Miez Diametru

-

50 ± 2,5

[μM]

Miez Non-circularitate

-

≤5.0

[%]

Placare Diametru

-

125,0 ± 1,0

[μM]

Placare Non-circularitate

-

≤0.6

[%]

Acoperire Diametru

-

245 ± 7

[μM]

Acoperire/placare Eroare de concentricitate

-

≤10.0

[μM]

Acoperire Non-circularitate

-

≤6.0

[%]

Nucleu/placare Eroare de concentricitate

-

≤1.0

[μM]

Livrare Lungime

-

Sus la 8.8

[km/tambur]

Optic Caracteristici

Atenuare

850nm

≤2.4

[DB/KM]

1300nm

≤0.6

[DB/KM]

-

-

MaxBand® OM2+/OM3/OM4 Bend Insensibil

Peste Lățimea de bandă modală

850nm

≥700/≥1500/≥3500

[MHZ · km]

1300nm

≥500/≥500/≥500

[MHZ · km]

Eficient Lățimea de bandă modală

850nm

≥950/≥2000/≥4700

[MHZ · km]

Aplicație Sprijinirea distanței pe

-

-

-

40gbase-sr4 / 100GBASE-SR101

850nm

-/140/170

[M]

10gbase-sr

850nm

150/300/550

[M]

1000base-sr

850nm

750/1000/1100

[M]

Dmd Specificarea

Conform cu și mai strict decât cerințele IEC60793-2-10

-

Numeric Deschidere

-

0,200 ± 0,015

-

Grup Indicele de refracție

850nm

1.482

-

1300nm

1.477

-

Lungimea de undă de dispersie zero (λ0)

-

1295-1340

[NM]

Pantă de dispersie zero (S0)

1295NM≤λ0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310NM≤λ0≤1340nm

≤0.000375 (1590-L0)

[ps/(nm2 · km)]

Macrobending Pierdere2

-

-

-

2 Transformă @ 15 mm rază

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 Roti @ RADIUS @ 7,5 mm

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

Backscatter Caracteristici

1300nm

Etapa （Media de măsurare bidirecțională）

-

≤0.10

[DB]

Nereguli Peste lungimea fibrei și discontinuitatea punctului

-

≤0.10

[DB]

Atenuare Uniformitate

-

≤0.08

[DB/KM]

Mediu Caracteristici

850nm & 1300nm

Temperatură Ciclism

-60 ℃ până la 85 ℃

≤0.10

[DB/KM]

Temperatură-umiditate Ciclism

-10 ℃ până la 85 ℃ ， 4% până la 98% RH

≤0.10

[DB/KM]

Apă Imersiune

23 ℃, 30 de zile

≤0.10

[DB/KM]

Uscat Căldură

85 ℃ ， 30 de zile

≤0.10

[DB/KM]

Umed Căldură

85 ℃, 85% RH ， 30 de zile

≤0.10

[DB/KM]

Mecanic Specificații

Dovadă Test

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Acoperire Forța de fâșie

tipic forța medie

1.5

[N]

vârf vigoare

≥1.3, ≤8.9

[N]

Parametrul de sensibilitate la coroziune a stresului dinamic （nd, tipic）

-

20

-
