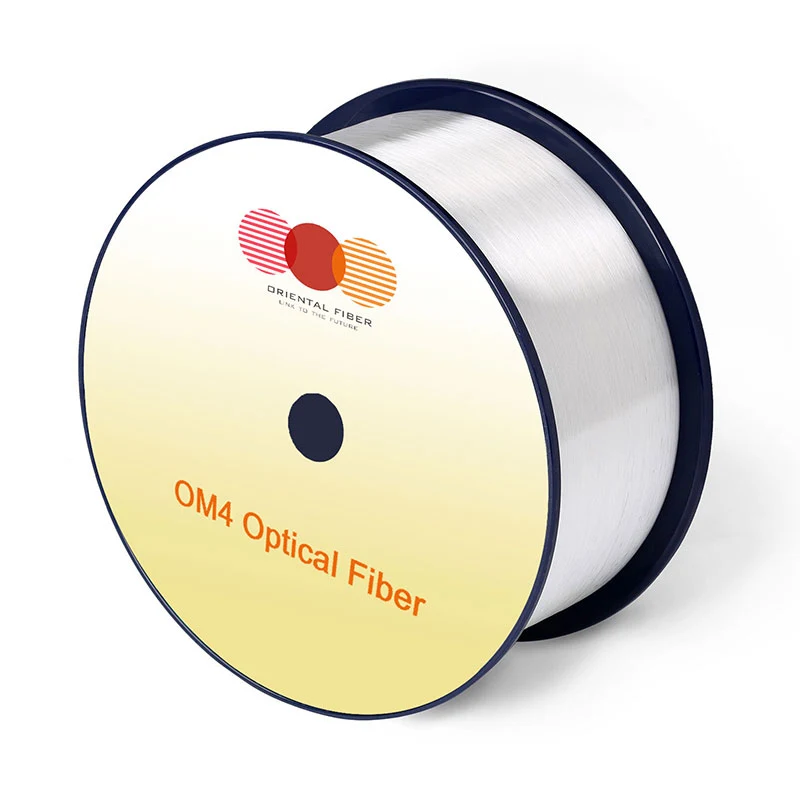

Fibră optică cu mai multe moduri OM4

Caracteristici

Condiții

Specificat Valori

Unități

Caracteristicile geometriei

Diametrul miezului

-

50 ± 2,5

[μM]

Non-circularitate miez

-

≤5.0

[%]

Diametrul placării

-

125,0 ± 1,0

[μM]

Placarea non-circularității

-

≤0.6

[%]

Diametru de acoperire

-

245 ± 7

[μM]

Eroare de concentrare de acoperire/acoperire

-

≤10.0

[μM]

Acoperirea non-circularității

-

≤6.0

[%]

Eroare de concentricitate de bază/placare

-

≤1.0

[μM]

Lungimea livrării

-

Sus la 17.6

[km/tambur]

Caracteristici optice

Atenuare

850nm

≤2.4

[DB/KM]

910nm

≤2.0

[DB/KM]

1300nm

≤0.6

[DB/KM]

Lățimea de bandă modală supraîncărcată

850nm

≥3500

[MHZ · km]

1300nm

≥500

[MHZ · km]

Lățimea de bandă modal eficientă

850NM-870NM

≥4700

[MHZ · km]

910nm

≥3100

[MHZ · km]

Lungimea legăturii

800GBASE-SR8

100

[M]

800gbasesr-4.2

100

[M]

Diafragmă numerică

-

0,200 ± 0,015

-

Indicele de refracție de grup

850nm

1.482

-

1300nm

1.477

-

Lungimea de undă de dispersie zero, λ0

-

1295-1340

[NM]

Panta de dispersie zero ， S0

1295NM≤λ0≤1310nm

≤0.105

[ps/(nm2 · km)]

1310NM≤λ0≤1340nm

≤0.000375 (1590-L0)

[ps/(nm2 · km)]

Pierdere de macrobendare1

-

-

-

2 rotiri @ 15 mm rază

850nm

≤0.1

[DB]

1300nm

≤0.3

[DB]

2 rotiri @ 7,5 mm rază

850nm

≤0.2

[DB]

1300nm

≤0.5

[DB]

Caracteristici backscatter

1300nm

Etapa （Media de măsurare bidirecțională）

-

≤0.10

[DB]

Nereguli peste lungimea fibrei și Discontinuitate punct

-

≤0.10

[DB]

Uniformitate de atenuare

-

≤0.08

[DB/KM]

Caracteristici de mediu

850nm & 1300nm

Ciclism de temperatură

-60 ℃ până la 85 ℃

≤0.10

[DB/KM]

Ciclismul temperaturii-umiditate

-10 ℃ până la 85 ℃, 4% până la 98% RH

≤0.10

[DB/KM]

Imersiunea apei

23 ℃, 30 de zile

≤0.10

[DB/KM]

Căldură uscată

85 ℃ ， 30 de zile

≤0.10

[DB/KM]

Căldură umedă

85 ℃, 85% RH, 30 de zile

≤0.10

[DB/KM]

Specificații mecanice

Test de dovadă

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Forța de fâșie de acoperire

tipic forța medie

1.5

[N]

vârf vigoare

≥1.3 ， ≤8.9

[N]

Coroziune dinamică a stresului Paraeter de sensibilitate （nd, tipic)

-

20

-
