Cutie de distribuție a cablurilor cu fibră optică pre-conecizată GFS-016-007C

1. General

1.1 Descriere

Cutie de distribuție optică pre-conecizată ca cel mai avansat echipament de noduri de distribuție a rețelei FTTX, oferă conexiune rapidă și fiabilă, protecție și gestionare bună pentru FTTX reţea.

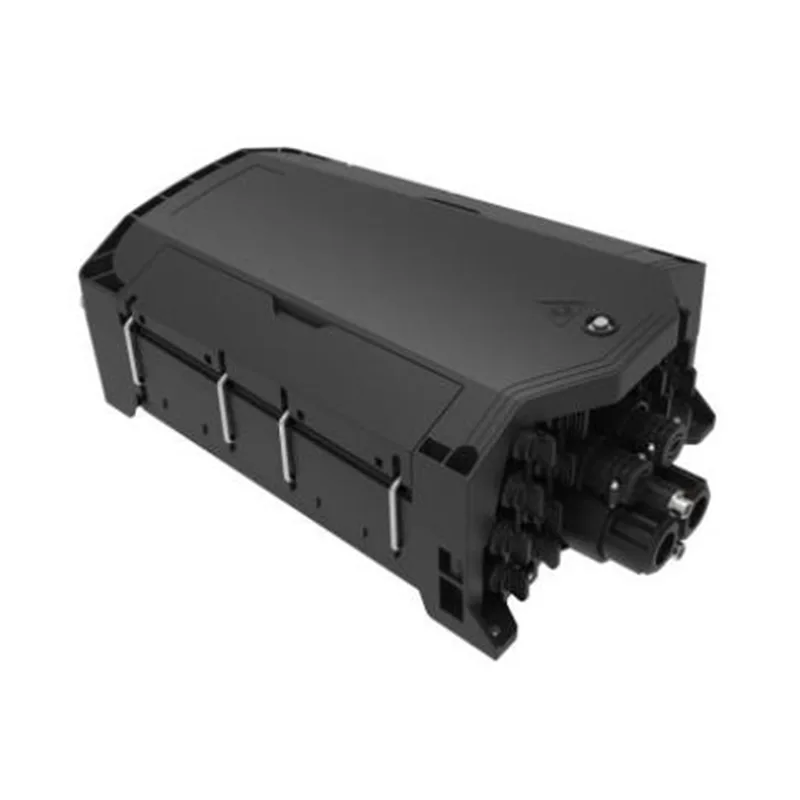

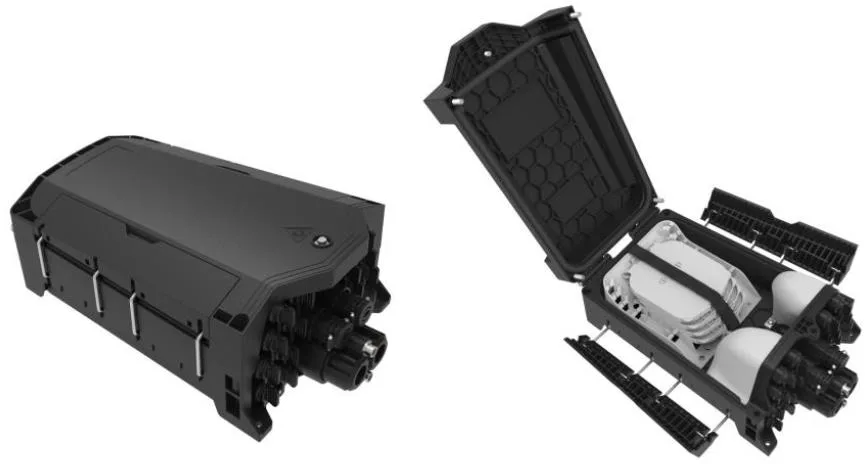

Apariția GFS-016-007C

1.2 Standardele respectă

Producția oferită este proiectată, fabricată și testată în conformitate cu standardele după cum urmează:

1.3 Mediul aplicațiilor

2. Caracteristici

1. Cochia de jos și capacul superior sunt sudate prin sudare cu placa fierbinte, care nu este detașabilă.

2. Material: pp+gf.

3. Dovada umidității, impermeabilă, rezistentă la praf, anti-îmbătrânire.

4. Nivel de protecție până la IP68.

5. 1 intrare în cablu optic oval, 2 intrări de cablu optice de ramură și 16 adaptoare pre-conectate.

6. Diferite tipuri de tăvi de splice sunt disponibile.

7. Metoda de instalare: montat pe stâlp, montat pe aer, montat pe perete.

3. Specificații

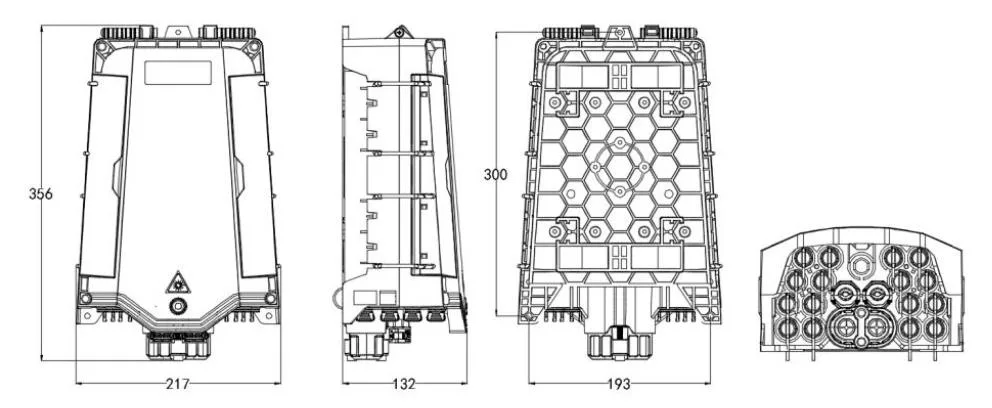

3.1 Specificații mecanice

4. Configurare

4.1 Parametrii optici principali

Parametrii optici prezentați în tabelul de mai sus sunt valori implicite și pot fi personalizați în funcție de cerințe.

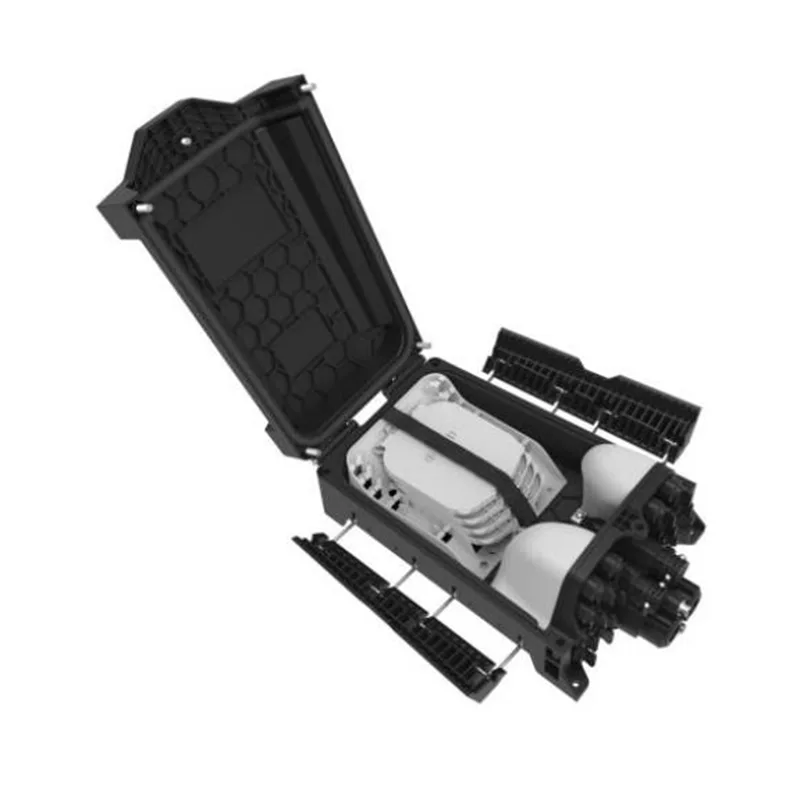

5. Imaginea produsului

5.1 Moduri de cablu pentru produs:

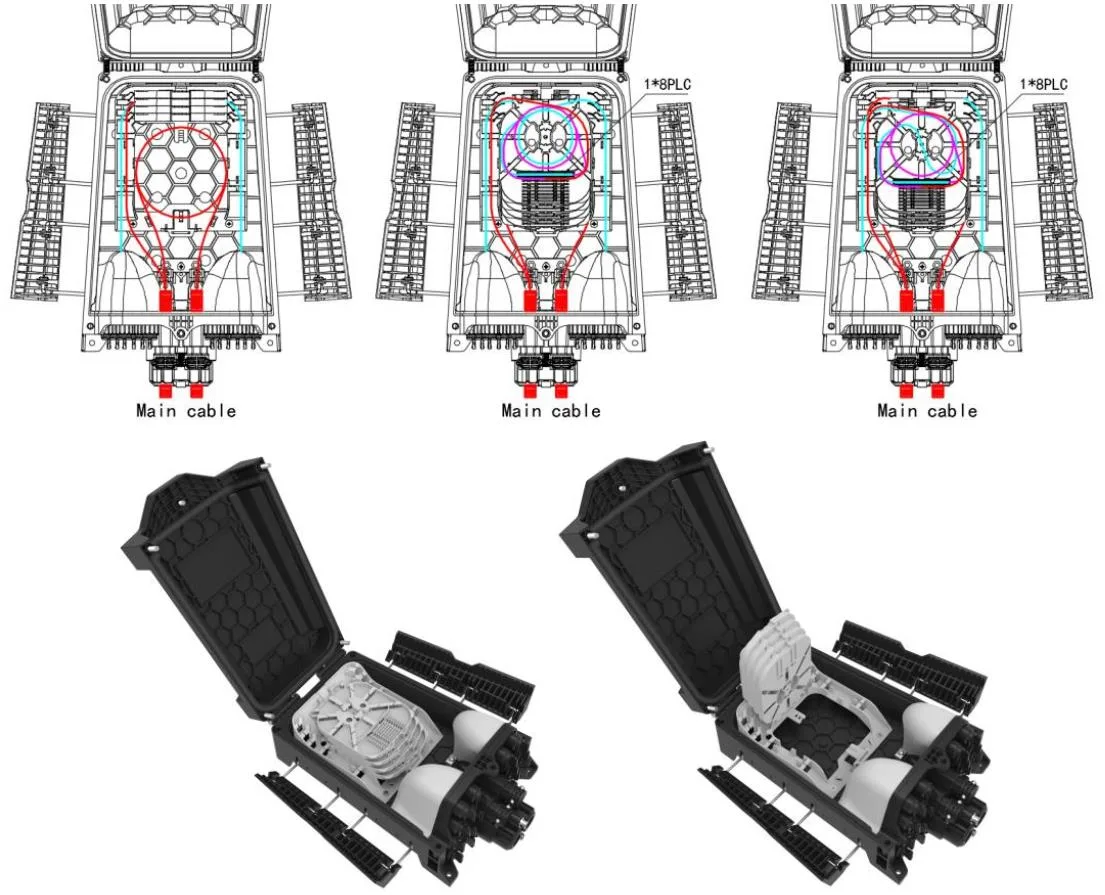

Diagrama de rutare GFS-016-007C

5.2 Tava de splicing

Articol	Tavă de splicing a	Tavă de splicing b	Tavă de splicing c
Dimensiuni (H*W*D, MM)	121 * 101 * 4	125*101*8	125*101*8
Greutate netă (kg)	0.017	0.026	0.026
Imagine
Culoare	Pantone 428c	Pantone 428c	Pantone 428c
Material	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Capacitatea de splicing a unei tavă (nuclee)	12  (1 strat de mânecă de protecție care se poate micșora?	16  (2 straturi de mânecă de protecție care poate fi redusă la căldură)	2 (2 straturi de mânecă de protecție care poate fi redusă la căldură)
Capacitatea de splitter a Atray (PC -uri)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 mm fibră, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9 mm fibră, 60x7x4mm), 1 (PLC 1x16, 0,9mm fibră, 60x12x4mm), 1  (1*2 FBT, 0,9 mm din fibră, Ø3*60mm)
Maxim (PC -uri)	8	4	4
Implicit (PC -uri)	/	4	/

Nota:

1. Tăvile de mai sus pot fi amestecate în funcție de cerințe.

2. Reguli de configurare: 2a = 1b = 1c Tipurile de discuri de fibre cresc continuu

5.3 Accesorii

Nu.	Nume de parte	Imagine de referință	Unitate	Cantitate	Remarcă
1	Utilizatorilor	/	PC -uri	1	ÎN
2	Raport de testare a splitterului	/	PC -uri	1	ÎN

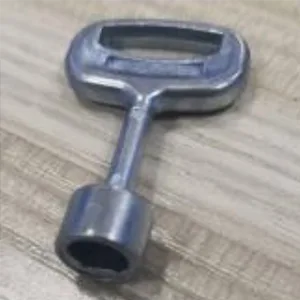

3	Cheie		PC -uri	1	Tip „D”

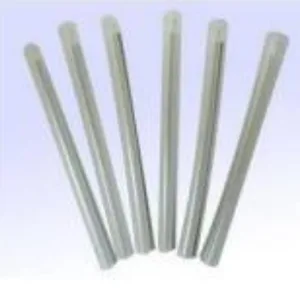

4	Mânecă de protecție care poate fi cald		PC -uri	16	L = 45mm, opțional ca cerere a clientului

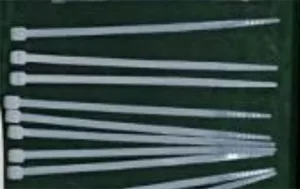

5	Legătură de cablu din nylon		PC -uri	10	3x100mm
6	Tub de protecție împotriva fibrelor goale		PC -uri	1	OD5mm x 50cm

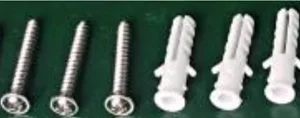

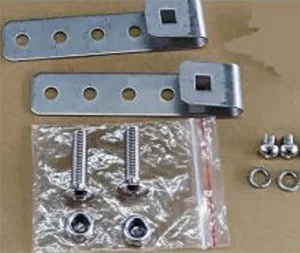

7	Kit montat pe perete		set	1	Opțional ca solicitare a clientului. (Dop de plastic extins φ8x40mm, șuruburi de auto-tapare Phillips M5x40mm.)

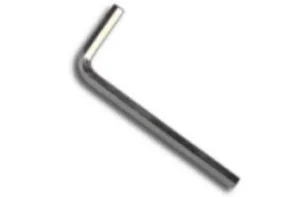

8	M6 Allen Key		PC -uri	1	M6

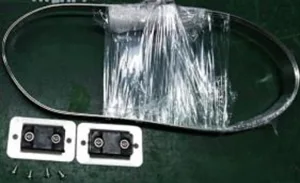

9	Kit montat pe stâlp		set	1	Opțional ca cerere a clientului
10	Kit montat pe aer		set	1	Opțional ca cerere a clientului

6. Caracteristici de mediu

Acest produs respectă Directiva privind protecția mediului ROHS, iar conținutul de plumb, cadmiu, mercur, crom hexavalent, bifenil polibromat (PBB) (PBB) și eter de difenil polibrominat (PBDE) nu depășește limita.

7. Instalare

7.1. Instalare montată pe perete

Folosiți 3 găuri în perete în funcție de dimensiunea din tabelul 3.1, așezați plugul de expansiune7.5*40, așezați cutia pentru a se potrivi cu găurile și folosiți șuruburi pentru a se fixa.

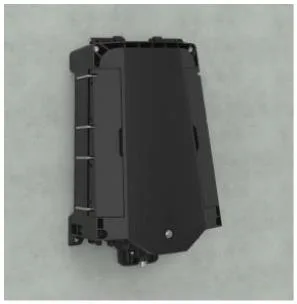

Instalare montată pe perete

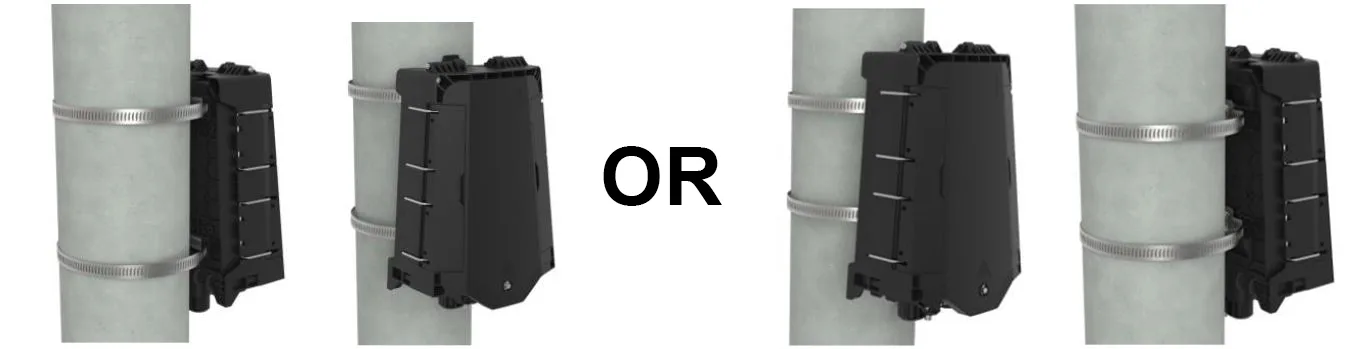

7.2. Instalare montată pe stâlp

Treceți inelul cercului prin slotul plăcii din spate și fixați -l pe polul de telecomunicații

Instalare montată cu pol

7.3 Instalare montată pe perete (cu tavă de depozitare a cablurilor de cădere)

Legați cele două instalate pe șasiul deasupra capului agățat pe sârmă, apoi a fost fixat, împiedicați căderea.

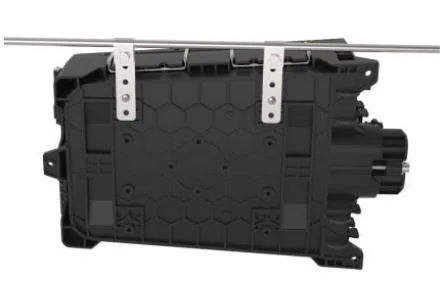

Structura aeriană

8. Funcționarea conectorului

8.1 Adaptor pre -conectat - A （E）

⚫ Rotiți partea săgeată a conectorului de fibre în sens invers acelor de ceasornic și scoateți capacul de praf.

⚫ Partea săgeată a conectorului de fibre este deasupra, introduceți conectorul de fibre în priză și apoi rotiți săgeata parte în sensul acelor de ceasornic.

8.2 Adaptor pre -conectat - B （XL）

⚫ Introduceți dopul conectorului de fibre optice SC prin părțile libere, apoi conectați -l la adaptor;

⚫ Instalați teaca de adaptor XL pre -conectată pe adaptor cu cheie de plastic;

⚫ Introduceți dopul arcului de prindere în teacă;

⚫ Clema de cablu trebuie instalată și linia trebuie să fie aproape de mufă;

⚫ Înșurubați capacul scaunului de prindere a cablului din piele de pe teacă în sens orar

8.3 Adaptor pre -conectat - C

⚫ Împingeți inelul glisant pe mufa preformată din fibră optică în direcția săgeții pentru a îndepărta capacul de praf; Apăsați butonul pentru a scoate capacul de praf de pe adaptor în direcția săgeții.

⚫ Aliniați corpul dopului preformat cu catarama adaptorului până când este fixat. Conectați cele două capace de praf în același mod.

⚫ Mucul prefabricat instalat împinge inelul glisant pentru a elibera catarama, apoi trage corpul principal înapoi pentru a -l separa.

8.4 Adaptor pre -conectat - D

⚫ Rotiți mufa pre -conectată în sensul acelor de ceasornic și deschideți mufa pre -conectată și capacul de praf în direcția săgeții.

⚫ Conectați mufa pre -conectată D și adaptorul pre -conectat D în direcția săgeții și rotiți mufa în sens orar pentru a -l repara.

8.5 Adaptor pre -conectat - E (a)

⚫ Rotiți mufa pre -conectată în sensul acelor de ceasornic și deschideți mufa pre -conectată și capacul de praf în direcția săgeții

⚫ Conectați mufa pre -conectată E și adaptorul pre -conectat E în direcția săgeții și rotiți dopul în sens orar pentru a -l repara.

8.6 Adaptor pre -conectat -F

⚫ Introduceți dopul conectorului de fibre optice SC prin părțile libere, apoi conectați -l la adaptor;

⚫ Instalați teaca de adaptor XL pre -conectată pe adaptor cu cheie de plastic;

⚫ Introduceți dopul arcului de prindere în teacă;

⚫ Clema de cablu trebuie instalată și linia trebuie să fie aproape de mufă;

⚫ Înșurubați capacul scaunului de prindere a cablului din piele în teaca în sens orar.

8.7 Adaptor pre -conectat - G

9. Pachet

1pc într -o pungă cu bule, 480*400mm;

1pc într -un carton mic, 365*225*145mm, greutatea brută este de 2,1 kg;

8pcs într -un carton ondulat mare, 470*385*615 mm, greutatea brută este de 18 kg.
