Cutie de distribuție a cablurilor cu fibră optică pre-conectată GFS-16SX

1. General

1.1 Descriere

Cutie de distribuție optică pre-conecizată ca cel mai avansat echipament de noduri de distribuție a rețelei FTTX, oferă conexiune rapidă și fiabilă, protecție și gestionare bună pentru rețeaua FTTX.

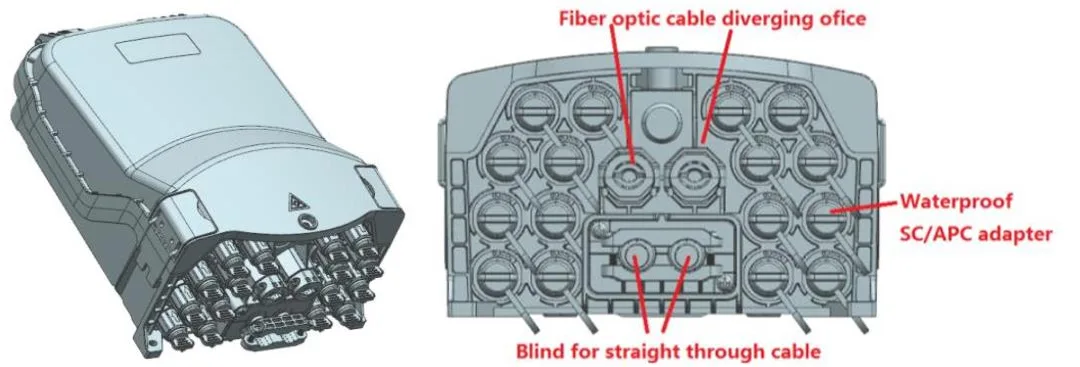

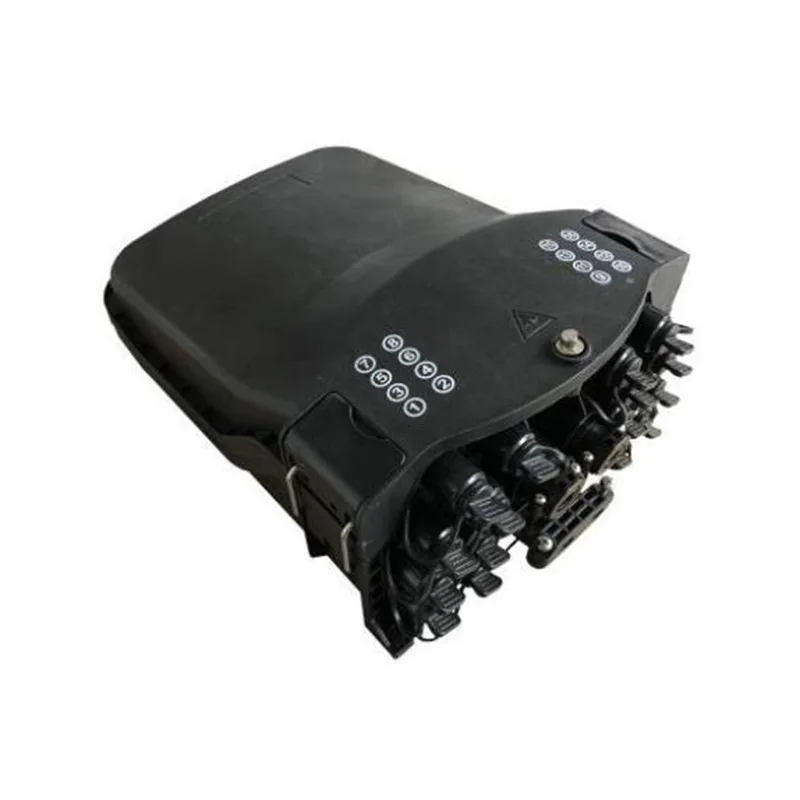

Apariția GFS-16SX

1.2 Standardele respectă

Producția oferită este proiectată, fabricată și testată în conformitate cu standardele după cum urmează:

1.3 Mediul aplicațiilor

2. Caracteristici

1. Proiectare avansată a structurii, funcționare ușoară și rutare rezonabilă.

2. Material: pp+gf.

3. Dovada umidității, impermeabilă, rezistentă la praf, anti-îmbătrânire.

4. Nivel de protecție până la IP65.

5. 1 intrare în cablu optic oval, 2 intrări de cablu optice de ramură și 16 adaptoare pre-conectate.

6. O varietate de tăvi de despicare sunt disponibile.

7. Metoda de instalare: montat pe stâlp, montat pe aer, montat pe perete.

8. Poate fi echipat cu tava de depozitare a cablurilor pentru cădere pentru a satisface depozitarea de 50 de metri rotundă de 5 mm.

3. Specificații

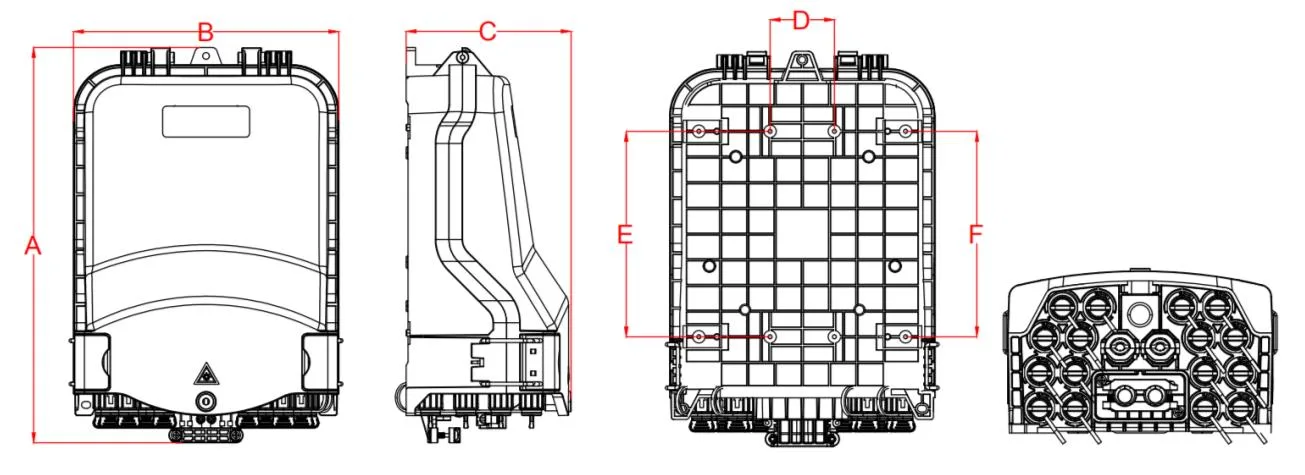

3.1 Specificații mecanice

4. Configurare

4.1 Parametrii optici principali

Parametrii optici prezentați în tabelul de mai sus sunt valori implicite și pot fi personalizați în funcție de cerințe.

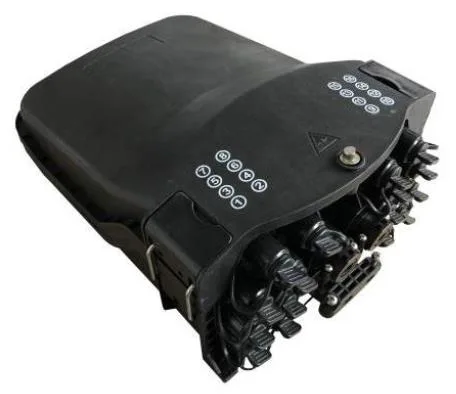

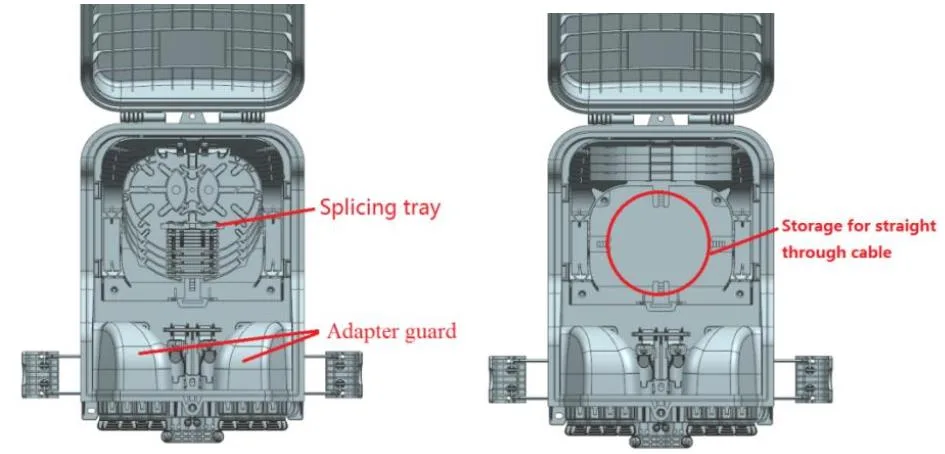

5. Imaginea produsului

5.1 Moduri de cablu pentru produs:

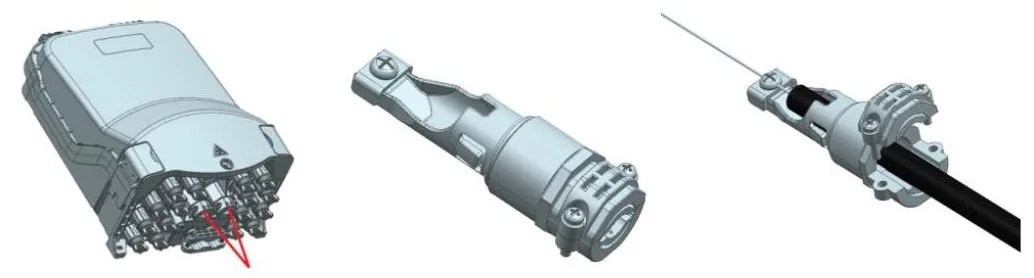

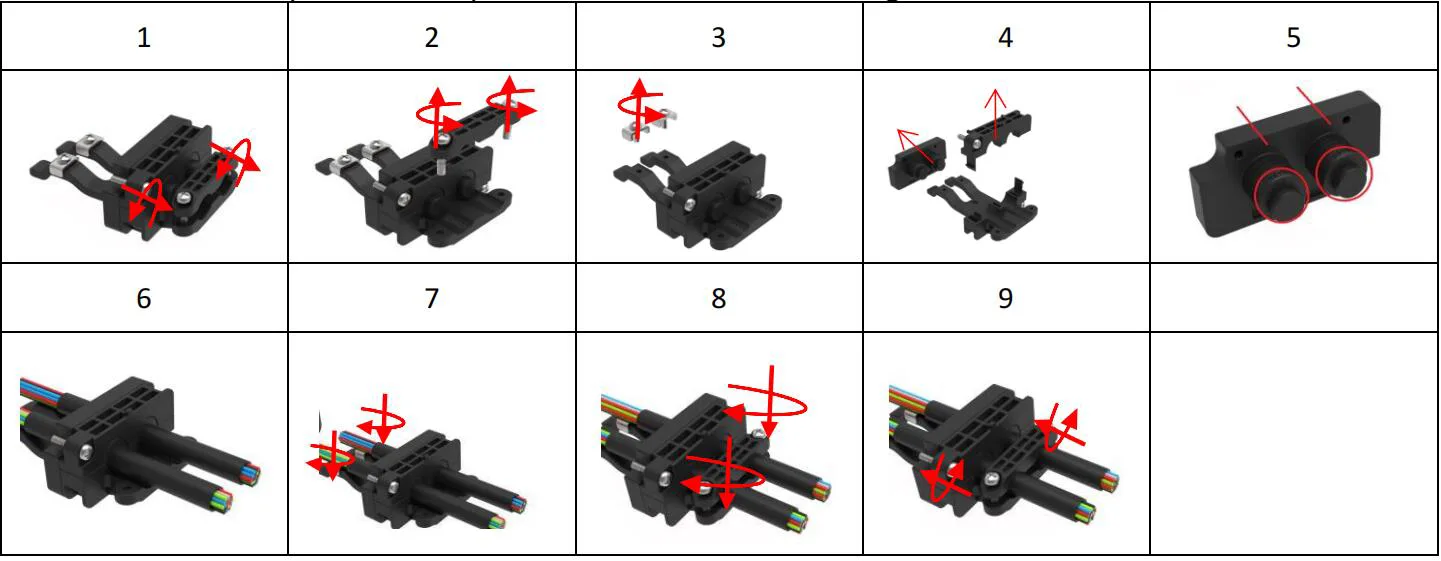

5.2 Plug rapid

1. Slăbiți șurubul și îndepărtați conexiunea.

2. Slăbiți șurubul și îndepărtați placa de presiune.

3. Slăbiți șurubul de pe placa de compresie a membrului de rezistență.

4. Scoateți dopul de cauciuc și piesele din plastic.

5. Tăiați dopul de cauciuc în funcție de dimensiunea necesară a cablului.

6. Treceți cablul dezbrăcat prin mufa de cauciuc și asamblați cablul cu dopul de cauciuc.

7. Introduceți membrul de rezistență în capac, apăsați în jos pe placa de presiune și strângeți șurubul pentru a repara membrul de rezistență.

8. Apăsați în jos pe placa de presiune și strângeți șurubul pentru a repara cablul optic.

9. Apăsați componentele cu cablul optic în partea de jos și strângeți șuruburile.

5.3 Bifurcație cu cablu optic cu fibră

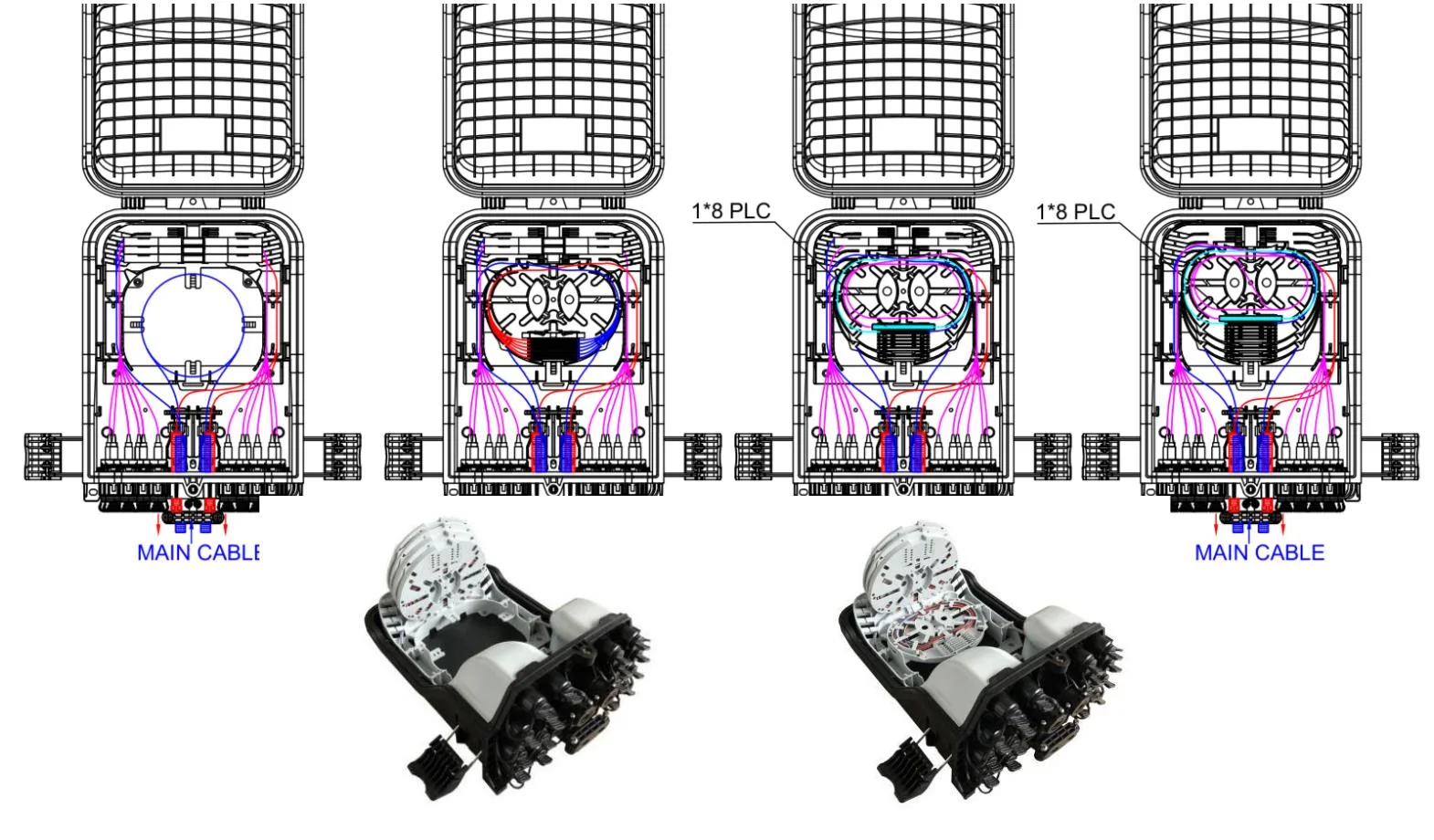

5.4 Moduri de cablu pentru produs

Diagrama de rutare GFS-16SX

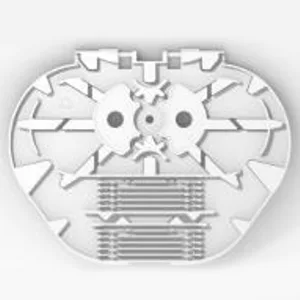

5.5 Tava de splicing

Articol	Tavă de splicing a	Tavă de splicing b	TIMP DEPLITTER A-1	Tavă de splicing c
Dimensiuni (H*w*d, mm)	134*104*8	134*104*4	134*104*8
Greutate netă (kg)	0.021	0.015	0.021
Imagine
Culoare	RAL7035	RAL7035	RAL7035
Material	PC+ABS	PC+ABS	PC+ABS
Capacitatea de splicing a unei tavă (nuclee)	12 (2 straturi de mânecă de protecție care poate fi redusă la căldură)	8 (1 strat de mânecă de protecție care se poate micșora?	6 (2 straturi de mânecă de protecție care poate fi redusă la căldură)
Capacitatea de splitter a unei tavă (PC -uri)	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fibră, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm fibră, 60x12x4mm)
Maxim (PC -uri)	4	8	4
Implicit (PC -uri)	2	/	/
Notă: 1. Tăvile de mai sus pot fi amestecate în funcție de cerințe. 2. Reguli de configurare: 1A = 2B = 2C = 1D = 1E = 2F 3.. Tipurile de discuri de fibre cresc continuu

Articol	Tavă de splicing c	Tavă de splicing d	Tavă de splicing e	Tava de splicing E-1
Dimensiuni (H* W*d, mm)	136*104*4	136*104*8	135*125*8	135*125*8
Greutate netă (kg)	0.018	0.024	0.033	0.033
Imagine
Culoare	RAL7035	RAL7035	RAL7035	RAL7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Capacitatea de splicing a unei tavă (nuclee)	12 (1 strat de mânecă de protecție care se poate micșora?	24 (2 straturi de mânecă de protecție la micșorare termică)	24 (2 straturi de mânecă de protecție la micșorare termică)	18 (2 straturi de mânecă de protecție la micșorare termică)
Capacitatea de splitter a unei tavă (PC -uri)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 mm fibră, 60x7x4mm)	1 (PLC 1x16, 0,9mm fibră, 60x12x4mm)
Maxim (PC -uri)	8	4	4	4
Implicit (PC -uri)	/	/	/	/
Nota: 1. Tăvile de mai sus pot fi amestecate în funcție de cerințe. 4. Reguli de configurare: 1A = 2B = 2C = 1D = 1E = 2F 3. Tipurile de discuri cu fibre cresc continuu

5.3 Accesorii

Nu.	Nume de parte	Imagine de referință	Unitate	Cantitate	Remarcă
1	Utilizatorilor	/	PC -uri	1	ÎN
2	Raport de testare a splitterului	/	PC -uri	1	ÎN
3	Cheie		PC -uri	1	Tip „D”
4	Mânecă de protecție care poate fi cald		PC -uri	16	L = 45mm, Opțional ca cerere a clientului
5	Legătură de cablu din nylon		PC -uri	10	3x100mm
6	Tub de protecție împotriva fibrelor goale		PC -uri	1	OD5mm x 50cm
7	Kit montat pe perete		set	1	Opțional ca solicitare a clientului. Dop de plastic extins φ7.5x40mm, Șuruburi de auto-tapare Phillips M5x40mm.
8	Kit montat pe stâlp		set	1	Opțional ca cerere a clientului
9	Kit montat pe aer		set	1	Opțional ca cerere a clientului
10	Drop Tavul de depozitare a Cablului		PC -uri	2	Opțional ca cerere a clientului

6. Caracteristici de mediu

Acest produs respectă Directiva privind protecția mediului ROHS, iar conținutul de plumb, cadmiu, mercur, crom hexavalent, bifenil polibromat (PBB) și eter difenil polibromat (PBDE) nu depășește limita.

7. Instalare

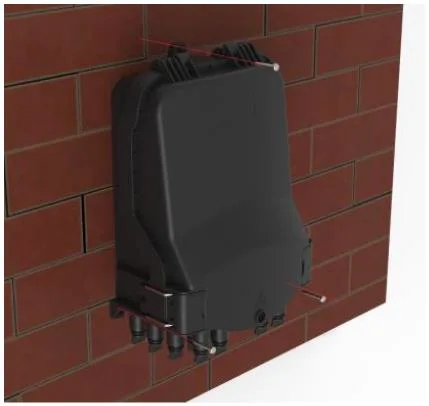

7.1. Instalare montată pe perete

Folosiți 3 găuri în perete în funcție de dimensiunea din tabelul 2, așezați plug -ul de expansiune7.5*40, așezați cutia pentru a se potrivi cu găurile și folosiți șuruburi pentru a se fixa.

Instalare montată pe perete

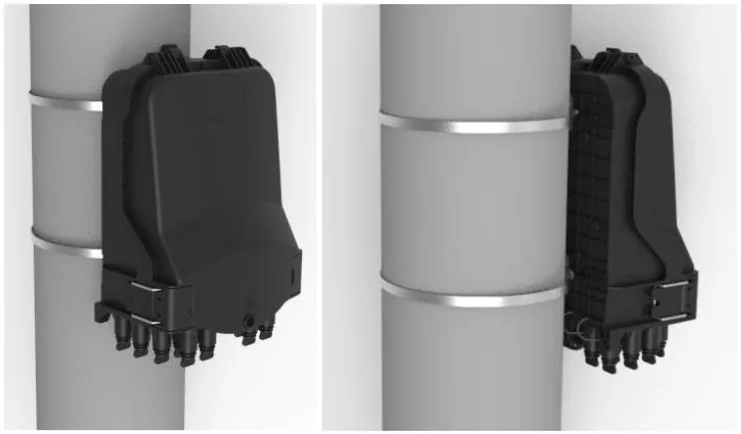

7.2. Instalare montată pe stâlp

Treceți inelul cercului prin slotul plăcii din spate și fixați -l pe polul de telecomunicații

Instalare montată cu pol

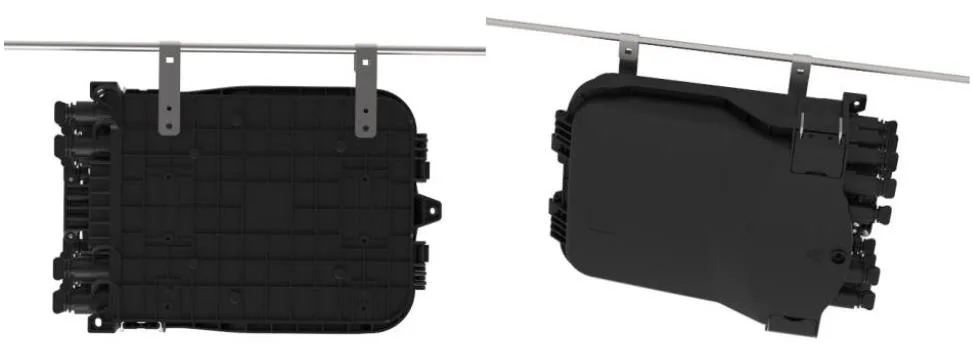

7.3 Structura aeriană

Legați cele două instalate pe șasiul deasupra agățată pe sârmă, apoi a fost fixat, împiedicați căderea cazului (PIC 6)

Structura aeriană

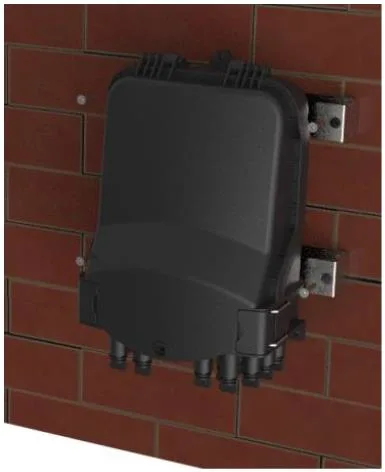

7.4 Instalare montată pe perete (cu tavă de depozitare a cablurilor de cădere)

Forajați 4 găuri în perete în funcție de dimensiunea orificiului de montare a tavii de depozitare a cablurilor, așezați dopul de expansiune φ 7.5 * 40, așezați cutia pentru a se potrivi cu găurile și fixați -vă cu șuruburile.

Instalare montată pe perete (cu tavă de depozitare a cablurilor de cădere)

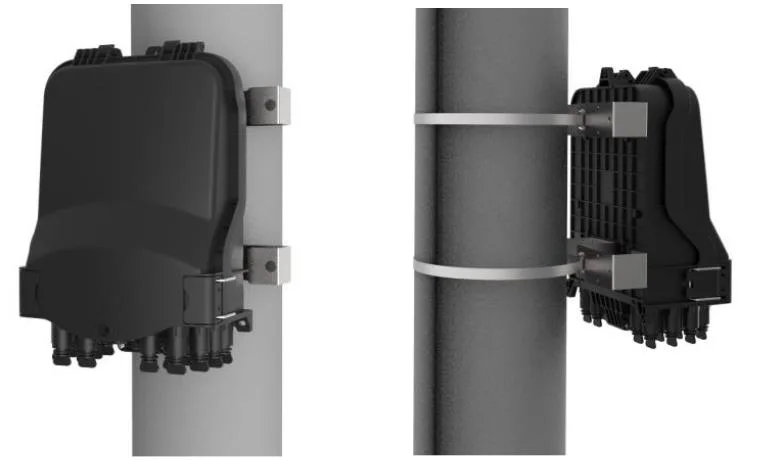

7.5 Instalare montată pe stâlp (cu tavă de depozitare a cablurilor de cădere)

Treceți cureaua din oțel inoxidabil prin slotul tăvii de depozitare a cablurilor de cădere și fixați -o pe stâlp cu cataramă.

Instalare montată pe stâlp (cu tavă de depozitare a cablurilor de cădere)

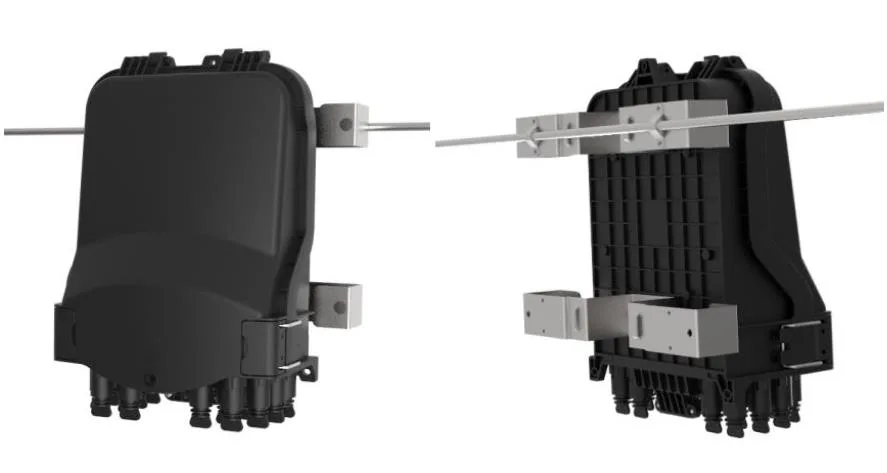

7.6. Instalare montată aerian (cu tavă de stocare a cablurilor de cădere)

Folosiți placa metalică mică pentru a repara cutia de distribuție pe mesager.

Instalare montată aerian (cu tavă de stocare a cablurilor de cădere)

8. Funcționarea conectorului

8.1 Adaptor pre -conectat - A （E）

⚫ Rotiți partea săgeată a conectorului de fibre în sens invers acelor de ceasornic și scoateți capacul de praf.

⚫ Partea săgeată a conectorului de fibre este deasupra, introduceți conectorul de fibre în priză și apoi rotiți săgeata parte în sensul acelor de ceasornic.

8.2 Adaptor pre -conectat - B （XL）

⚫ Introduceți dopul conectorului de fibre optice SC prin părțile libere, apoi conectați -l la adaptor;

⚫ Instalați teaca de adaptor XL pre -conectată pe adaptor cu cheie de plastic;

⚫ Introduceți dopul arcului de prindere în teacă;

⚫ Clema de cablu trebuie instalată și linia trebuie să fie aproape de mufă;

⚫ Înșurubați capacul scaunului de prindere a cablului din piele de pe teacă în sens orar

8.3 Adaptor pre -conectat - C

⚫ Împingeți inelul glisant pe mufa preformată din fibră optică în direcția săgeții pentru a îndepărta capacul de praf; Apăsați butonul pentru a scoate capacul de praf de pe adaptor în direcția săgeții.

⚫ Aliniați corpul dopului preformat cu catarama adaptorului până când este fixat. Conectați cele două capace de praf în același mod.

⚫ Mucul prefabricat instalat împinge inelul glisant pentru a elibera catarama, apoi trage corpul principal înapoi pentru a -l separa.

8.4 Adaptor pre -conectat - D

⚫ Rotiți mufa pre -conectată în sensul acelor de ceasornic și deschideți mufa pre -conectată și capacul de praf în direcția săgeții.

⚫ Conectați mufa pre -conectată D și adaptorul pre -conectat D în direcția săgeții și rotiți mufa în sens orar pentru a -l repara.

8.5 Adaptor pre -conectat - E (a)

⚫ Rotiți mufa pre -conectată în sensul acelor de ceasornic și deschideți mufa pre -conectată și capacul de praf în direcția săgeții

⚫ Conectați mufa pre -conectată E și adaptorul pre -conectat E în direcția săgeții și rotiți dopul în sens orar pentru a -l repara.

8.6 Adaptor pre -conectat - SC

⚫ Introduceți dopul conectorului de fibre optice SC prin părțile libere, apoi conectați -l la adaptor;

⚫ Instalați teaca de adaptor XL pre -conectată pe adaptor cu cheie de plastic;

⚫ Introduceți dopul arcului de prindere în teacă;

⚫ Clema de cablu trebuie instalată și linia trebuie să fie aproape de mufă;

⚫ Înșurubați capacul scaunului de prindere a cablului din piele în teaca în sens orar.

8.7 Adaptor pre -conectat - G

9. Pachet

1pc într -o pungă cu bule, 420*350mm;

1pc într -un carton mic, 340*230*150mm, greutatea brută este de 1,5 kg;

10pcs într -un carton ondulat mare, 480*360*805 mm, greutatea brută este de 16 kg.
