Cutie de distribuție a cablurilor cu fibră optică pre-conectată GFS-18BYK

1. General

1.1 Descriere

Cutie de distribuție optică pre-conecizată ca cel mai avansat echipament de noduri de distribuție a rețelei FTTX, oferă conexiune rapidă și fiabilă, protecție și gestionare bună pentru FTTX reţea.

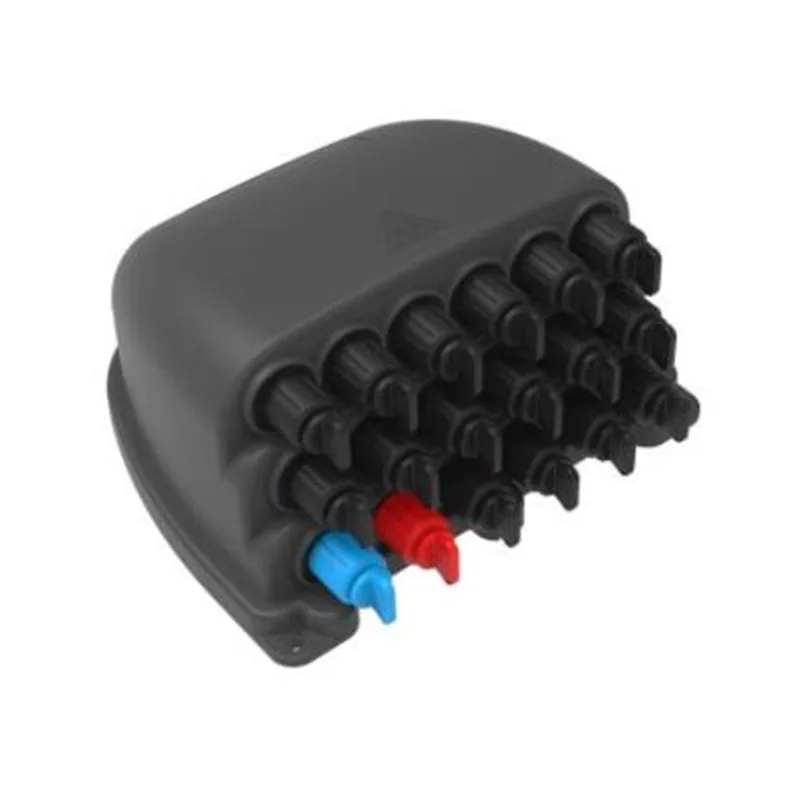

Apariția GFS-18BYK

1.2 Standardele respectă

Producția oferită este proiectată, fabricată și testată în conformitate cu standardele după cum urmează:

1.3 Mediul aplicațiilor

2. Caracteristici

1. Învelișul de jos și capacul superior sunt fixate cu șuruburi, detașabile.

2. Material: pp.

3. Dovada umidității, impermeabilă, rezistentă la praf, anti-îmbătrânire.

4. Nivel de protecție până la IP68.

5. Interiorul este echipat cu splitter FBT 1x2 + splitter PLC 1x16.

6. Metoda de instalare: montat pe stâlp, montat pe aer, montat pe perete.

3. Specificații

3.1 Specificații mecanice

3.2 Specificații optice

Parametrii optici prezentați în tabelul de mai sus sunt valori implicite și pot fi personalizați în funcție de cerințe.

4. Imaginea produsului

4.1 Moduri de cablu pentru produs:

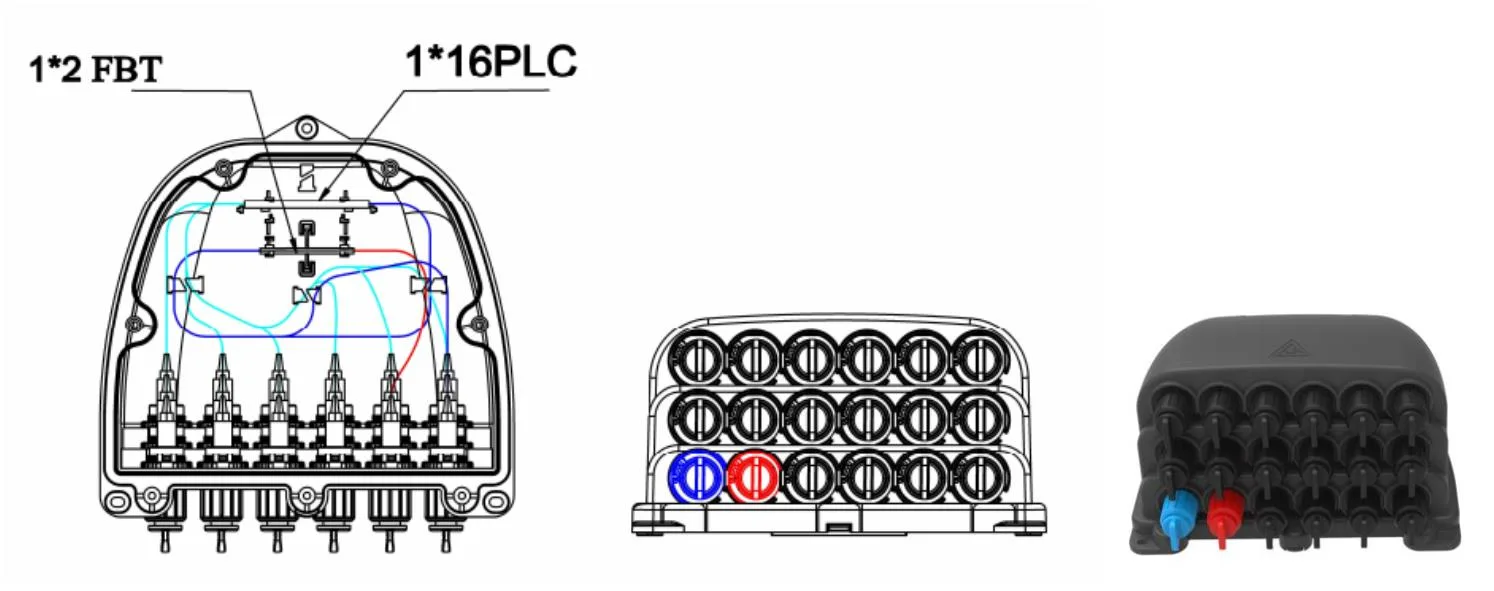

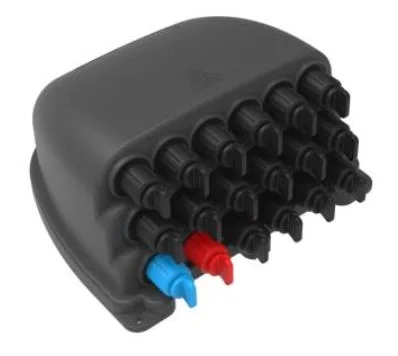

GFS-18BYK (1 * 2FBT + 1 * 16 căi de cablu de splitter PLC)

4.2 Configurare

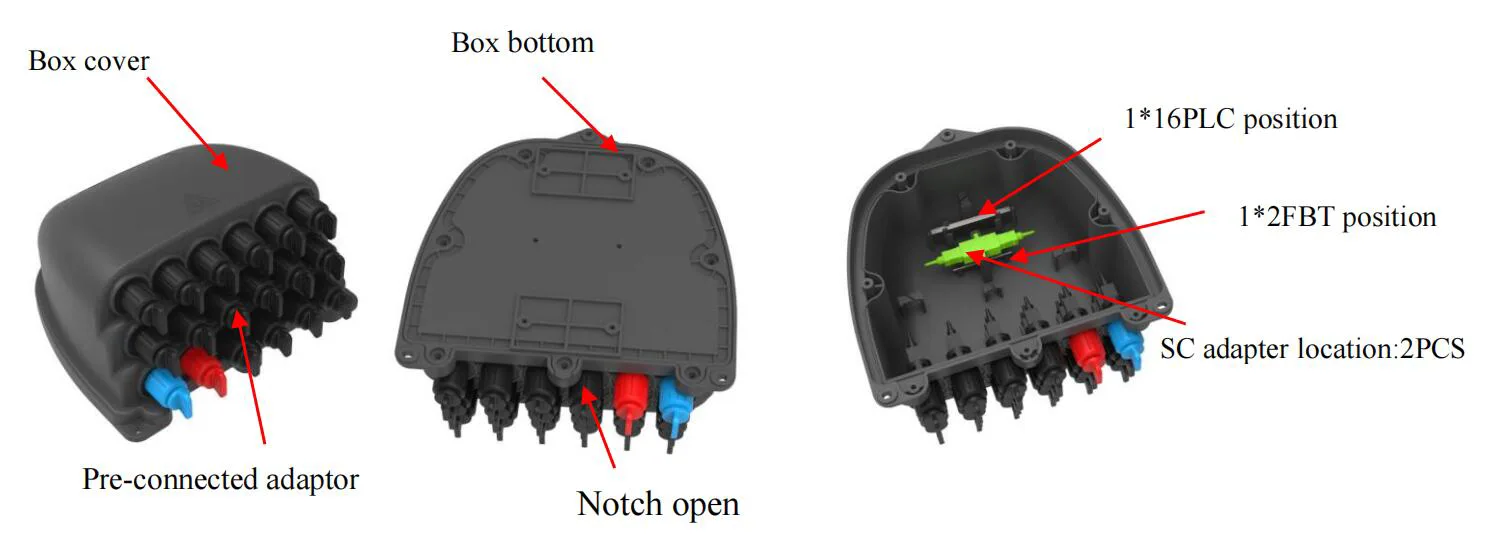

4.2.1 Piese principale

4.2.2 Accesorii

Nu.	Nume de parte	Imagine de referință	Unitate	Cantitate	Remarcă
1	Utilizatorilor	/	PC -uri	1	ÎN
2	Raport de testare a splitterului	/	PC -uri	1	ÎN
3	Kit montat pe perete		set	1	Opțional ca cerere a clientului

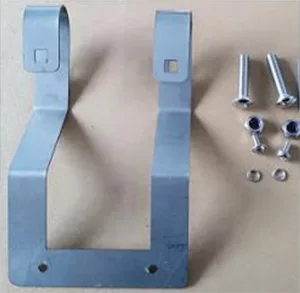

4	Kit montat pe stâlp		set	1	Opțional ca cerere a clientului
5	Kit montat pe aer		set	1	Opțional ca cerere a clientului

5. Caracteristici de mediu

Acest produs respectă Directiva privind protecția mediului ROHS, iar conținutul de plumb, cadmiu, mercur, crom hexavalent, bifenil polibromat (PBB) (PBB) și eter de difenil polibrominat (PBDE) nu depășește limita.

6. Instalare

6.1. Instalare montată pe perete

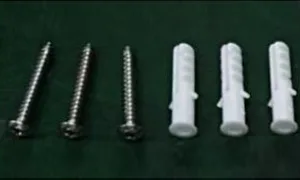

Folosiți 3 găuri în perete în funcție de dimensiune, așezați dopul de expansiune φ7.5*40, așezați cutia pentru a se potrivi cu găurile și folosiți șuruburi pentru a se fixa.

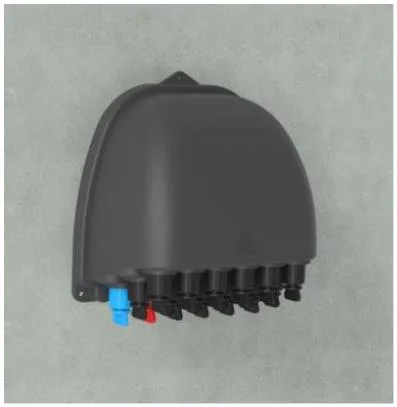

Instalare montată pe perete

6.2. Instalare montată pe stâlp

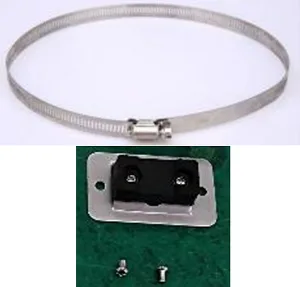

Treceți inelul cercului prin slotul plăcii din spate și fixați -l pe polul de telecomunicații

Instalare montată cu pol

6.3 Structura aeriană

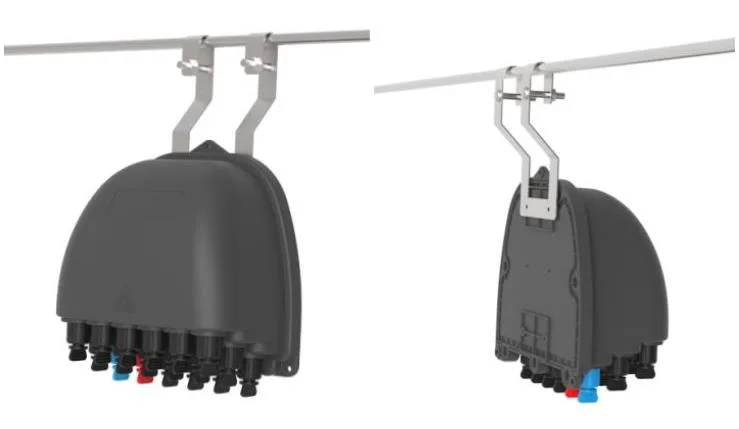

Legați cele două instalate pe șasiul deasupra agățată pe sârmă, apoi a fost fixat, împiedicați căderea cazului (PIC 6)

Instalare montată pe stâlp

7. Funcționarea conectorului

7.1 Adaptor pre -conectat - A （E）

⚫ Rotiți partea săgeată a conectorului de fibre în sens invers acelor de ceasornic și scoateți capacul de praf.

⚫ Partea săgeată a conectorului de fibre este deasupra, introduceți conectorul de fibre în priză și apoi rotiți săgeata parte în sensul acelor de ceasornic.

7.2 Adaptor pre -conectat - B （XL）

⚫ Introduceți dopul conectorului de fibre optice SC prin părțile libere, apoi conectați -l la adaptor;

⚫ Instalați teaca de adaptor XL pre -conectată pe adaptor cu cheie de plastic;

⚫ Introduceți dopul arcului de prindere în teacă;

⚫ Clema de cablu trebuie instalată și linia trebuie să fie aproape de mufă;

⚫ Înșurubați capacul scaunului de prindere a cablului din piele de pe teacă în sens orar

7.3 Adaptor pre -conectat - C

⚫ Împingeți inelul glisant pe mufa preformată din fibră optică în direcția săgeții pentru a îndepărta capacul de praf; Apăsați butonul pentru a scoate capacul de praf de pe adaptor în direcția săgeții.

⚫ Aliniați corpul dopului preformat cu catarama adaptorului până când este fixat. Conectați cele două capace de praf în același mod.

⚫ Mucul prefabricat instalat împinge inelul glisant pentru a elibera catarama, apoi trage corpul principal înapoi pentru a -l separa.

7.4 Adaptor pre -conectat - D

⚫ Rotiți mufa pre -conectată în sensul acelor de ceasornic și deschideți mufa pre -conectată și capacul de praf în direcția săgeții.

⚫ Conectați mufa pre -conectată D și adaptorul pre -conectat D în direcția săgeții și rotiți mufa în sens orar pentru a -l repara.

7.5 Adaptor pre -conectat - E (a)

⚫ Rotiți mufa pre -conectată în sensul acelor de ceasornic și deschideți mufa pre -conectată și capacul de praf în direcția săgeții

⚫ Conectați mufa pre -conectată E și adaptorul pre -conectat E în direcția săgeții și rotiți dopul în sens orar pentru a -l repara.

7.6 Adaptor pre -conectat - SC

⚫ Introduceți dopul conectorului de fibre optice SC prin părțile libere, apoi conectați -l la adaptor;

⚫ Instalați teaca de adaptor XL pre -conectată pe adaptor cu cheie de plastic;

⚫ Introduceți dopul arcului de prindere în teacă;

⚫ Clema de cablu trebuie instalată și linia trebuie să fie aproape de mufă;

⚫ Înșurubați capacul scaunului de prindere a cablului din piele în teaca în sens orar.
