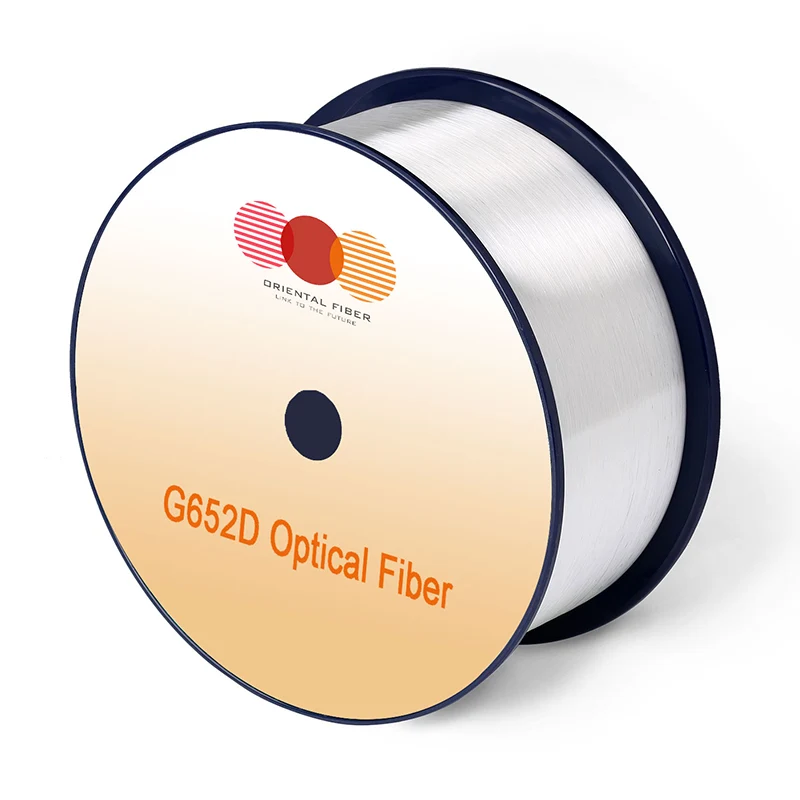

Fibra optică cu un singur mod G.652D

Caracteristici

Condiții

Valori specificate

Unități

Caracteristici optice

Atenuare

1310nm

≤0.34

[DB/KM]

1383nm (după îmbătrânirea H2)

≤0.34

[DB/KM]

1550nm

≤0.20

[DB/KM]

1625nm

≤0.24

[DB/KM]

Atenuare vs. lungime de undă

Max. α diferență

1285-1330nm, cu referire la 1310nm

≤0.03

[DB/KM]

1525-1575nm, cu referire la 1550nm

≤0.02

[DB/KM]

Coeficient de dispersie

1285-1340nm

-3.5 până la 3,5

[ps/(nm · km)]

1550nm

≤18

[ps/(nm · km)]

1625nm

≤22

[ps/(nm · km)]

Lungimea de undă de dispersie zero (λ0)

-

1300-1324

[NM]

Pantă de dispersie zero (S0)

-

≤0.092

[ps/(nm2 · km)]

Valoare tipică

-

0.086

[ps/(nm2 · km]

PMD

Fibra maximă maximă

-

≤0.1

[ps/√km]

Valoarea de proiectare a legăturii （M = 20 ， Q = 0,01%)

-

≤0.06

[ps/√km]

Valoare tipică

-

0.04

[ps/√km]

Lungimea de undă cu cablu (λCC)

-

≤1260

[NM]

Diametrul câmpului modului （MFD）

1310nm

8.7-9.5

[μM]

1550nm

9.8-10.8

[μM]

Indexul grupului ectiv al refracției （ne ff）

1310nm

1.466

-

1550nm

1.467

-

Discontinuități punctuale

1310nm

≤0.05

[DB]

1550nm

≤0.05

[DB]

Caracteristici geometrice

Diametrul placării

-

125,0 ± 0,7

[μM]

Placarea non-circularității

-

≤1.0

[%]

Diametru de acoperire

-

235-250

[μM]

Eroare de concentricitate de acoperire

-

≤12.0

[μM]

Acoperirea non-circularității

-

≤6.0

[%]

Eroare de concentricitate de bază

-

≤0.6

[μM]

Curl (rază)

-

≥4

[M]

Lungimea livrării

-

Până la 50.4

[km/tambur]

Caracteristici de mediu

1310nm, 1550nm și 1625nm

Dependența de temperatură a indus atenuarea

-60 ℃ până la +85 ℃

≤0.05

[DB/KM]

Temperatura-umiditate ciclism a indus atenuarea

-10 ° C până la +85 ° C, 98% RH

≤0.05

[DB/KM]

Dependența de imersiune a apei a indus atenuarea

23 ° C ， timp de 30 de zile

≤0.05

[DB/KM]

Dependența de căldură umedă a indus atenuarea

85 ° C și 85% RH ， timp de 30 de zile

≤0.05

[DB/KM]

Îmbătrânirea căldurii uscate

85 ℃, timp de 30 de zile

≤0.05

[DB/KM]

Specificații mecanice

Test de dovadă

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Atenuarea indusă de macro-bend

100 se întoarce în jurul unui mandrel de 30 mm rază

1625nm

≤0.05

[DB]

100 se întoarce în jurul unui mandrel de 25 mm rază

1310nm și 1550nm

≤0.05

[DB]

1 Întoarceți un mandrel de 16 mm rază

1550nm

≤0.05

[DB]

Forța de fâșie de acoperire

Forța medie tipică

1.5

[N]

Forța de vârf

1.3-8.9

[N]

Parametrul dinamic de oboseală (ND)

-

≥20

-
