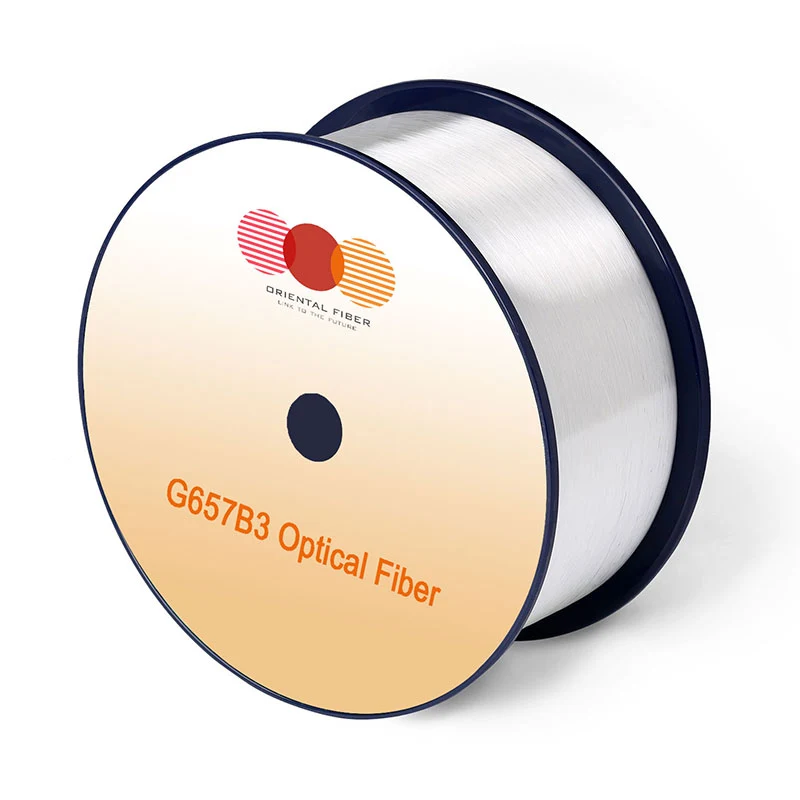

Fibra optică cu un singur mod G.657.B3

Caracteristici

Condiții

Specificat valori

Unități

Optic Caracteristici

Atenuare

1310nm

≤0.35

[DB/KM]

1383nm （după îmbătrânirea H2）

≤0.35

[DB/KM]

1550nm

≤0.21

[DB/KM]

1625nm

≤0.23

[DB/KM]

Atenuare vs. lungimea de undă

Max. α diferență

1285-1330nm, în Referire la 1310nm

≤0.03

[DB/KM]

1525-1575nm, în Referire la 1550nm

≤0.02

[DB/KM]

Zero Lungimea de undă de dispersie (λ0)

-

1300-1324

[NM]

Zero Pantă de dispersie (S0)

-

≤0.092

[ps/(nm2 · km)]

PMD

Maxim Fibre individuale

-

≤0.1

[ps/√km]

Valoarea de proiectare a legăturii （M = 20 ， Q = 0,01%)

-

≤0.06

[ps/√km]

Tipic Valoare

-

0.04

[ps/√km]

Cablu Lungimea de undă cu cuto (λcc)

-

≤1260

[NM]

Mod Diametrul câmpului （MFD）

1310nm

8.2-9.0

[μM]

1550nm

9.1-10.1

[μM]

Indexul grupului ectiv al refracției （ne ff）

1310nm

1.468

-

1550nm

1.469

-

Punct Discontinuități

1310nm

≤0.05

[DB]

1550nm

≤0.05

[DB]

Geometric Caracteristici

Placare Diametru

-

125,0 ± 0,7

[μM]

Placare Non-circularitate

-

≤0.7

[%]

Acoperire Diametru

-

235-245

[μM]

Acoperire Eroare de concentricitate

-

≤12.0

[μM]

Acoperire Non-circularitate

-

≤6.0

[%]

Core-Cladding Eroare de concentricitate

-

≤0.5

[μM]

Curl (rază)

-

≥4

[M]

Livrare Lungime

-

Sus la 25.2

[km/tambur]

Caracteristici de mediu

1310nm, 1550nm și 1625nm

Temperatură Dependența a indus atenuarea

-60 ℃ până la +85 ℃

≤0.05

[DB/KM]

Temperatură-umiditate Atenuarea indusă de ciclism

-10 ° C. la +85 ° C, 98% RH

≤0.05

[DB/KM]

Watersoak Dependența a indus atenuarea

23 ° C ， timp de 30 de zile

≤0.05

[DB/KM]

Umed Dependența de căldură a indus atenuarea

85 ° C. și 85% RH ， pentru 30 de zile

≤0.05

[DB/KM]

Uscat Îmbătrânirea căldurii

85 ℃ ， timp de 30 de zile

≤0.05

[DB/KM]

Mecanic Specificarea

Dovadă Test

-

≥9.0

[N]

-

≥1.0

[%]

-

≥100

[KPSI]

Macro-bend Pierdere indusă

1 Întoarceți un mandrel din 10 mm rază

1550nm

≤0.03

[DB]

1 Întoarceți un mandrel de 10 mm rază

1625nm

≤0.1

[DB]

1 Întoarceți un mandrel de 7,5 mm rază

1550nm

≤0.08

[DB]

1 Întoarceți un mandrel din 7,5 mm rază

1625nm

≤0.25

[DB]

1 Se întoarce în jurul unui mandrel de 5 mm rază

1550nm

≤0.15

[DB]

1 Se întoarce în jurul unui mandrel de 5 mm rază

1625nm

≤0.45

[DB]

Acoperire Forța de fâșie

tipic forța medie

1.5

[N]

vârf vigoare

1.3-8.9

[N]

Dinamic Parametrul de oboseală (ND)

-

≥20

-
