Sârmă de împământare aeriană din compozit din fibră optică cu tuburi spiralate

Sârmă de împământare aeriană compozită din fibră optică Orientalfiber (OPGW) este un cablu hibrid multifuncțional de la Orientalfiber, un producător și furnizor de încredere din China. Acest OPGW integrează fibre optice într-o structură de țevi, servind atât ca fir de împământare aerian, cât și ca mediu de comunicare optică de mare capacitate. Este proiectat pentru a asigura o transmisie stabilă a datelor, o performanță mecanică puternică și durabilitate pe termen lung în medii de implementare de suprafață. Produsul este potrivit pentru rețelele electrice, căile ferate și alte proiecte de infrastructură în care protecția combinată împotriva trăsnetului și fiabilitatea comunicațiilor sunt esențiale.

Trimite o anchetă

Descriere produs

În construcția modernă a rețelei electrice, cererea de transmisie simultană de înaltă tensiune și backhaul de date de mare viteză nu a fost niciodată mai mare.Fibră orientalăoferă o specialitateSârmă de împământare aeriană compozită din fibră optică cu tuburi spiralate (OPGW), un cablu hibrid sofisticat conceput pentru a înlocui firele de ecranare tradiționale. Prin integrarea fibrelor optice într-o structură metalică, OPGW oferă o soluție cu două funcții: oferind protecție fiabilă împotriva trăsnetului pentru liniile de înaltă tensiune, servind în același timp drept coloană vertebrală pentru telecomunicații și automatizarea rețelei.

Definiția produsului: Infrastructura cu două roluri

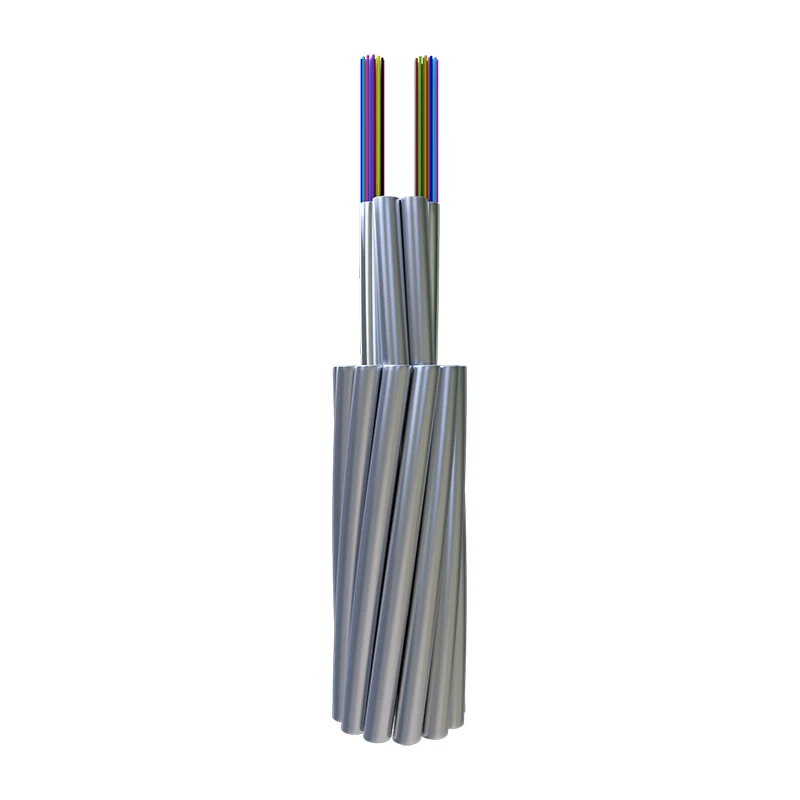

TheSârmă de împământare aeriană din compozit din fibră optică cu tuburi spiralateeste un cablu aerian care îndeplinește funcțiile unui fir de împământare convențional (protejând linia de transmisie împotriva loviturilor de trăsnet și a curenților de scurtcircuit) în timp ce găzduiește fibre optice pentru transmiterea datelor. Acest design cu șuvițe permite un număr mai mare de fibre și o durabilitate mai mare, făcându-l alegerea preferată pentru construcția rețelei principale în sectorul utilităților de energie electrică.

Valoare strategică pentru achiziții și inginerie

AlegereaFibră orientalăîn calitate de partener de furnizare, se asigură că infrastructura dumneavoastră răspunde cerințelor riguroase ale peisajului energetic 2026. Avantajele cheie ale achizițiilor includ:

Densitate mare a fibrelor:Designul nostru cu tuburi împodobite găzduiește mult mai multe fibre decât versiunile cu tuburi centrale, susținând extinderea rețelei de viitor pentru 5G și rețea inteligentă IoT.
Capacitate optimizată de scurtcircuit:Proiectat pentru a gestiona curenți mari de defect fără a compromite integritatea fibrelor optice din interior.
Costuri reduse pe ciclul de viață:Cu o durată de viață egală cu linia de transmisie în sine,Sârmă de împământare aeriană din compozit din fibră optică cu tuburi spiralatereduce nevoia de întreținere sau modernizări frecvente.
Logistica globală și scară:Cu o producție anuală de 20 milioane USD, oferim scara de producție necesară pentru a susține proiecte de infrastructură la nivel național de 500KV și 750KV.

Caracteristici tehnice și beneficii de performanță

TheFibră orientalăOPGW este fabricat cu precizie pentru a se asigura că prosperă în cele mai volatile medii exterioare:

Stabilitate mecanica:Controlul precis al procesului asigură că fibrele rămân fără stres chiar și în condiții de vânt puternic, încărcare cu gheață sau forțe de instalare la tracțiune ridicată.
Protectie termica:Tuburile spiralate sunt umplute cu compuși specializați care protejează fibrele de căldura extremă generată în timpul evenimentelor de scurtcircuit pe linia electrică.
Rezistenta la coroziune:Folosind fire de oțel placat cu aluminiu (ACS) și aliaje de aluminiu, cablul este foarte rezistent la degradarea mediului în zonele de coastă sau industriale.
Opțiuni cu diametru mare:Proiectat special pentru a se potrivi cerințelor mecanice ale noilor sisteme de transmisie de înaltă tensiune (110KV până la 750KV).

Specificații detaliate și parametri de proiectare

Configurația tehnică aSârmă de împământare aeriană din compozit din fibră optică cu tuburi spiralatepoate fi personalizat în funcție de intervalul specific și cerințele electrice ale proiectului:

Caracteristică	Specificație standard	Avantaj operațional
Gradul de tensiune	110KV, 220KV, 500KV, 750KV	Versatil pentru rețele regionale și naționale.
Număr de fibre	Până la 144 de fibre (sau mai multe la cerere)	Suportă debit masiv de date.
Compoziția materialului	ACS (oțel placat cu aluminiu) + AA (aliaj de aluminiu)	Raport mare rezistență-greutate.
Conformitatea cu standardele	IEEE 1138, IEC 60794-4	Asigură interoperabilitatea și siguranța globală.

Aplicații de bază: Împuternicirea rețelei inteligente

TheSârmă de împământare aeriană din compozit din fibră optică cu tuburi spiralatedinFibră orientalăeste o componentă critică în mai multe sectoare cheie:

Transmisie de înaltă tensiune:Sârmă de împământare primară pentru liniile nou construite de 220KV și 500KV, care oferă ecranare și împământare împotriva trăsnetului.
Comunicare cu utilitatea de alimentare:Monitorizare în timp real a stațiilor de transformare, contorizare de la distanță și releu de protecție.
Backhaul în bandă largă:Închirierea capacității excedentare de fibră către operatorii de telecomunicații pentru transportul de date în mediul rural sau pe distanțe lungi.
Gestionarea rețelei inteligente:Facilitarea comunicării cu latență scăzută necesară pentru detectarea automată a defecțiunilor și auto-vindecarea rețelei.

Caracteristici

● Control precis al procesului pentru a asigura o bună performanță mecanică și temperatură

● Diametru mai mare și mai multe fibre optice

● Structură stabilă și fiabilitate ridicată

● Rezistență mare la tracțiune și capacitate mare de curent de scurtă durată

Caracteristicile fibrei optice

	Atenuare				Lățimea de bandă		Polarizare Dispersia modului
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individ Fibră	Design Valoarea legăturii (M=20, Q=0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0.20ps/ km	≤0,1 ps/ km
G655	—	—	—	≤0,22 dB/km	—	—	≤0.20ps/ km	≤0,1 ps/ km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructii si performante

	Clasificare	Material	Valoare
Constructii	Fibră optică	G652D/G655 etc.	2 - 144
	Tub de protecție	Tub din oțel inoxidabil	1,5 - 6 mm
	Linie eșuată	Sârmă AS/Firmă AA/Al Rod	1,5 - 6 mm
	Max. Diametru		30 mm
	Max. Secţiune transversală		500 mm²
Caracteristică	Conform standardelor ca DL/T 832, IEC60794-4-10, IEEE1138
	Max. Rezistența la tracțiune (RTS) (kN)		700
	Max. Rezistența la strivire (N/100mm)		3000
	Max. Capacitate de curent scurt (40℃ până la 200℃) (kA2s)		2000
	Min. Raza de curbare (dinamică)		20D
	Min. Raza de îndoire (statică)		15D
Mediul Performanță	Instalare (℃)		-10 până la +50
	Transport și operare (℃)		-40 până la +65

Notă: D este diametrul cablului.

Tip specific și date tehnice

Nu.	Date tehnice
Nu.	Tip de produs	Tip de structură	Max. Fibră Conta	Secțiunea AS Wire (mm2)	Diametru （mm）	Greutatea cablului (kg/km)	Rata rezistenței la tracțiune （kN）	20℃DC Rezistenţă （Ω/km）	Capacitate curentă de scurtă durată （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, Unitate optică 2/2.5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, Unitate optică 2/2.5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, Unitate optică 1/2.5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2.8/40AS, Unitate optică 1/2.5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, Unitate optică 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, Unitate optică 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , Unitate optică 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, Unitate optică 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, Unitate optică 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, Unitate optică 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, Unitate optică 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, Unitate optică 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, Unitate optică 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, Unitate optică 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, Unitate optică 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, Unitate optică 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, Unitate optică 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, Unitate optică 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, Unitate optică 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, Unitate optică 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, Unitate optică 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, Unitate optică 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, Unitate optică 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, Unitate optică 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, Unitate optică 1/3.4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, Unitate optică 2/3.5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, Unitate optică 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, Unitate optică 1/3.5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, Unitate optică 1/3.5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113.262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, Unitate optică 1/3.5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2.5/20AS+13/3.8/20AS, Unitate optică 1/3.5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Caracteristici de testare mecanică și de mediu

Articol	Testează Metoda	Cerințe
Tensiune	IEC 60794-1-2-E1 Încărcare: conform structurii cablului Probă lungime: nu mai puțin de 10 m, lungimea legată nu mai puțin de 100 m Durata timp: 1 min	40% RTS fără tulpină suplimentară de fibre (0,01%), fără suplimentare atenuare (0,03dB). 60% RTS Tulpina fibrei≤0,25%, suplimentar atenuare≤0.05dB (Nu atenuare suplimentară după test).
Zdrobi	IEC 60794-1-2-E3 Încărcare: conform tabelului de mai sus, trei puncte Durata timp: 10 min	Suplimentar atenuare la 1550nm ≤0,05dB/fibră; Fără deteriorare a elementelor
apă Penetrare	IEC 60794-1-2-F5B timpul : 1 oră Lungimea probei: 0,5 m apă inaltime: 1m	Nu scurgeri de apă.
Temperatura Ciclism	IEC 60794-1-2-F1 Probă lungime: nu mai puțin de 500 m Temperatura interval: de la -40℃ la +65℃ Cicluri: 2 Temperatura Timp de așteptare al testului de ciclism: 12h	The modificarea coeficientului de atenuare va fi mai mică decât 0,1 dB/km la 1550 nm.

Întrebări frecvente (FAQ)

De ce este mai bun OPGW cu tuburi spiralate pentru liniile de înaltă tensiune?

Design-ul cu țevi torsadate permite un diametru mai mare al cablului și un număr mai mare de fibre. De asemenea, distribuie stresul mecanic mai uniform pe cablu, ceea ce este vital pentru traversările cu deschidere lungă utilizate în liniile de 500KV și 750KV.

Cum asigură Orientalfiber calitatea OPGW?

Operăm conform managementului calității ISO9001 și sistemelor de siguranță ISO45001. Fiecare lot de sârmă de împământare din compozit cu fibră optică cu tuburi spiralate este supus unor teste riguroase pentru rezistența la tracțiune, rezistența la strivire și performanța la scurtcircuit înainte de expediere.

Acest cablu poate fi folosit pe liniile existente?

Deși este adesea folosit pentru liniile „nou construite”, OPGW este frecvent utilizat pentru a înlocui firele de împământare tradiționale existente în timpul proiectelor de modernizare a rețelei pentru a adăuga capabilități de comunicație la rutele vechi.
