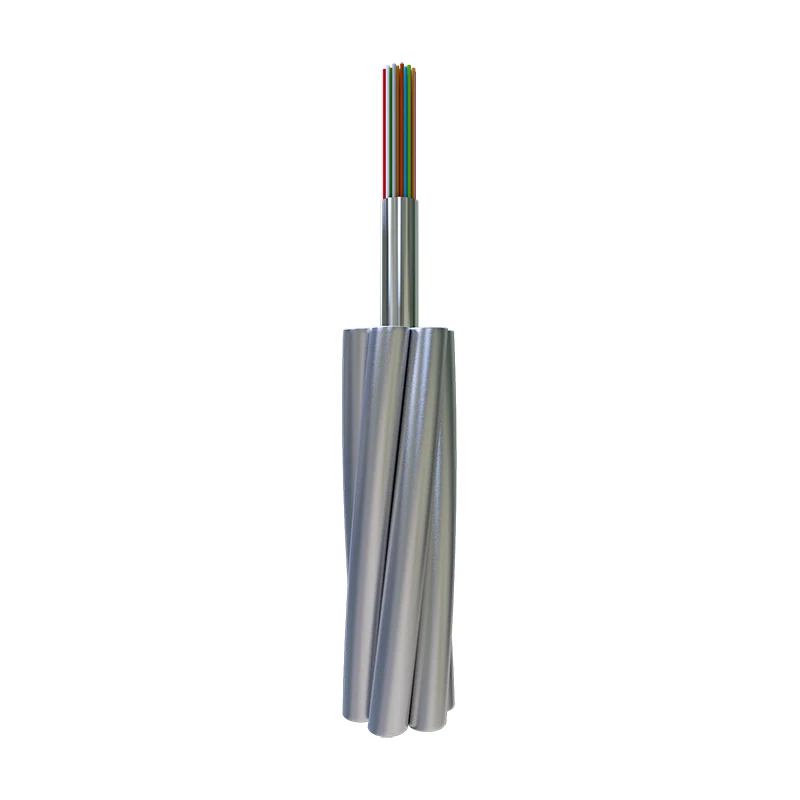

Sârmă de împământare aeriană din compozit cu fibră optică Uni-tube

Firul de împământare compozit cu fibră optică Uni-tube (OPGW) este un cablu hibrid aerian care conține fibră optică, care are funcții multiple, cum ar fi firul de împământare aerian și comunicația optică.

Trimite o anchetă

Descriere produs

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) este un cablu hibrid aerian care conține fibră optică, care are funcții multiple, cum ar fi firul de împământare aeriană și comunicația optică. Spre deosebire de firele de împământare aeriene tradiționale, acest produs integrează componente de comunicație optică în structura cablului, realizând integrarea protecției liniei de transmisie a energiei electrice și a transmisiei informațiilor, ceea ce poate reduce eficient costurile de construcție și costurile de operare și întreținere ale rețelelor de energie și comunicații.

Domeniul de aplicare al firului de pământ compozit cu fibră optică Uni-tube

Sârma de împământare aeriană compozită din fibră optică Uni-tube Orientalfiber este utilizat în principal pentru liniile de comunicație de 110KV, 220KV, 500KV, 750KV și pentru sistemele aeriene de transmisie de înaltă tensiune. În plus față de industria energetică, produsul este utilizat pe scară largă în tranzitul feroviar, autostrăzi, petrochimie, minerit și alte industrii care au nevoie atât de protecție a solului aerian, cât și de comunicații optice de mare viteză, oferind suport stabil și eficient de transmisie a datelor pentru producția și operarea industrială.

Structura produsului

Componentele de bază

Sârma de împământare din compozit din fibră optică Uni-tube Orientalfiber adoptă un design structural științific și rezonabil, iar componentele sale centrale includ unitatea de fibră optică, sârmă din aliaj de aluminiu, miez de oțel și manta exterioară. Unitatea de fibră optică este plasată într-un singur tub, care protejează eficient fibra optică de deteriorarea mecanică externă și eroziunea mediului; sârma din aliaj de aluminiu și miezul de oțel sunt responsabile pentru suportarea forței de tracțiune și asigurarea stabilității cablului în timpul funcționării aeriene; teaca exterioară este realizată din materiale anti-îmbătrânire și rezistente la coroziune de înaltă calitate, prelungind durata de viață a produsului.

Avantaje structurale

Designul structurii cu un singur tub al firului de pământ compozit cu fibră optică Uni-tube face ca structura produsului să fie compactă, ceea ce este convenabil pentru transport și instalare. În același timp, distribuția rezonabilă a componentelor interne asigură că produsul are proprietăți mecanice bune și performanță de comunicare și se poate adapta la diferite medii exterioare dure, cum ar fi vântul puternic, ploaia abundentă, temperatură ridicată și temperatură scăzută.

Caracteristicile produsului

Caracteristici mecanice de performanță

● Rezistență bună la tracțiune: produsul este echipat cu miez de oțel de înaltă rezistență și sârmă din aliaj de aluminiu, care poate suporta forțe mari de tracțiune, se pot adapta la cerințele de instalare aeriană ale liniilor de transmisie de înaltă tensiune pe distanțe lungi și se asigură că cablul nu se rupe sau nu se deformează în condiții normale de utilizare.

● Diametru mic, greutate redusă, sarcină suplimentară mică pe turn: în comparație cu firele de împământare compozite tradiționale, firul de pământ compozit cu fibră optică Uni-tube are un diametru mai mic și o greutate mai ușoară, ceea ce poate reduce sarcina suplimentară pe turnul de transmisie, poate reduce investiția în construcția turnului și poate îmbunătăți stabilitatea generală a liniei de transport electric.

Caracteristicile de performanță în comunicare

● Unitate optică de exces de fibră corespunzătoare: Structura cu un singur tub este convenabilă pentru aranjarea lungimii în exces a fibrei optice, care poate compensa eficient modificarea lungimii fibrei cauzată de diferența de temperatură și deformarea mecanică, asigură stabilitatea transmisiei semnalului optic și reduce atenuarea semnalului în timpul transmisiei.

● Atenuare scăzută a semnalului: fibra optică de înaltă calitate selectată are performanțe bune de transmisie, atenuare scăzută a semnalului și poate realiza transmisii de date de mare viteză pe distanțe lungi, satisfacând nevoile de comunicare ale sistemelor de transmisie de înaltă tensiune și diverse scenarii industriale.

Caracteristici de adaptabilitate la mediu

● Rezistență la coroziune: Mantaua exterioară și componentele metalice interne ale produsului sunt tratate cu tehnologie anticorozivă, care poate rezista la eroziunea ploii acide, a ceții de sare și a altor medii dure și este potrivită pentru utilizare în zone de coastă, industriale și alte zone cu condiții de mediu dure.

● Rezistență la anti-îmbătrânire și la temperaturi ridicate și scăzute: materialul produsului are performanțe bune anti-îmbătrânire, se poate adapta la mediul de utilizare în aer liber pe termen lung și poate funcționa normal în intervalul de temperatură de la -40℃ la 80℃, asigurând funcționarea stabilă a produsului în diferite regiuni climatice.

Firul de împământare compozit cu fibră optică uni-tube este utilizat în principal pentru liniile de comunicație de 110KV, 220KV, 500KV, 750KV și pentru sistemele aeriene de transmisie de înaltă tensiune.

Caracteristici

● Rezistență bună la tracțiune

● Diametru mic, greutate redusă, sarcină suplimentară mică pe turn

● Unitate optică de exces de fibră corespunzătoare ușor de realizat

Caracteristicile fibrei optice

	Atenuare				Lățimea de bandă		Dispersia mod de polarizare
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Fibră individuală	Valoarea legăturii de proiectare (M=20, Q=0,01%)
G652D	—	—	≤0,35 dB/km	≤0,21 dB/km	—	—	≤0.20ps/km	≤0,1 ps/km
G655	—	—	—	≤0,22 dB/km	—	—	≤0.20ps/km	≤0,1 ps/km
50/125μm	≤3,0 dB/km	≤1,0 dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125μm	≤3,5 dB/km	≤1,0 dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructii si performante

	Clasificare	Material	Valoare
Constructii	Fibră optică	G652D/G655 etc.	2 - 48
	Tub de protecție	Tub din oțel inoxidabil	1,5 - 6 mm
	Linie eșuată	Sârmă AS/Firmă AA/Al Rod	1,5 - 6 mm
	Max. Diametru		18 mm
	Max. Secţiune transversală		200 mm2
Caracteristică	Conform standardelor ca DL/T 832, IEC60794-4-10, IEEE1138
	Max. Rezistența la tracțiune (RTS) (kN)		280
	Max. Rezistența la strivire (N/100mm)		2200
	Max. Capacitate de curent scurt (40℃-200℃) (kA2s)		100
	Min. Raza de curbare (dinamică)		20D
	Min. Raza de îndoire (statică)		15D
Performanța mediului	Instalare (℃)		-10 până la +50
	Transport și operare (℃)		-40 până la +65

Notă: D este diametrul cablului.

Tip specific și date tehnice

Nu.	Date tehnice
Nu.	Tip de produs	Tip de structură	Max. Număr de fibre	Secțiunea AS Wire (mm²)	Diametru （mm）	Greutatea cablului (kg/km)	Rata rezistenței la tracțiune （kN）	20℃DC Rezistenţă （Ω/km）	Capacitate curentă de scurtă durată （40-200℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, Unitate optică 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, Unitate optică 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, Unitate optică 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, Unitate optică 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Caracteristici de testare mecanică și de mediu

Articol	Metoda de testare	Cerințe
Tensiune	IEC 60794-1-2-E1 Sarcina: conform structurii cablului Lungimea probei: nu mai puțin de 10 m, lungimea legată nu mai puțin de 100 m Durata: 1 min	40%RTS fără încordare suplimentară de fibre (0,01%), fără atenuare suplimentară (0,03dB). Tensiune de 60% RTS ≤0,25%, atenuare suplimentară ≤0,05dB (Fără atenuare suplimentară după test).
Zdrobi	IEC 60794-1-2-E3 Încărcare: conform tabelului de mai sus, trei puncte Durată: 10min	Atenuare suplimentară la 1550nm ≤0,05dB/fibră; Fără deteriorare a elementelor
Penetrarea apei	IEC 60794-1-2-F5B Timp: 1 oră Lungimea probei: 0,5 m Înălțimea apei: 1 m	Fără scurgeri de apă.
Ciclul de temperatură	IEC 60794-1-2-F1 Lungimea probei: Nu mai puțin de 500 m Interval de temperatură: -40℃ până la +65℃ Cicluri: 2 Timp de așteptare al testului de ciclu de temperatură: 12 ore	Modificarea coeficientului de atenuare trebuie să fie mai mică de 0,1 dB/km la 1550 nm.
