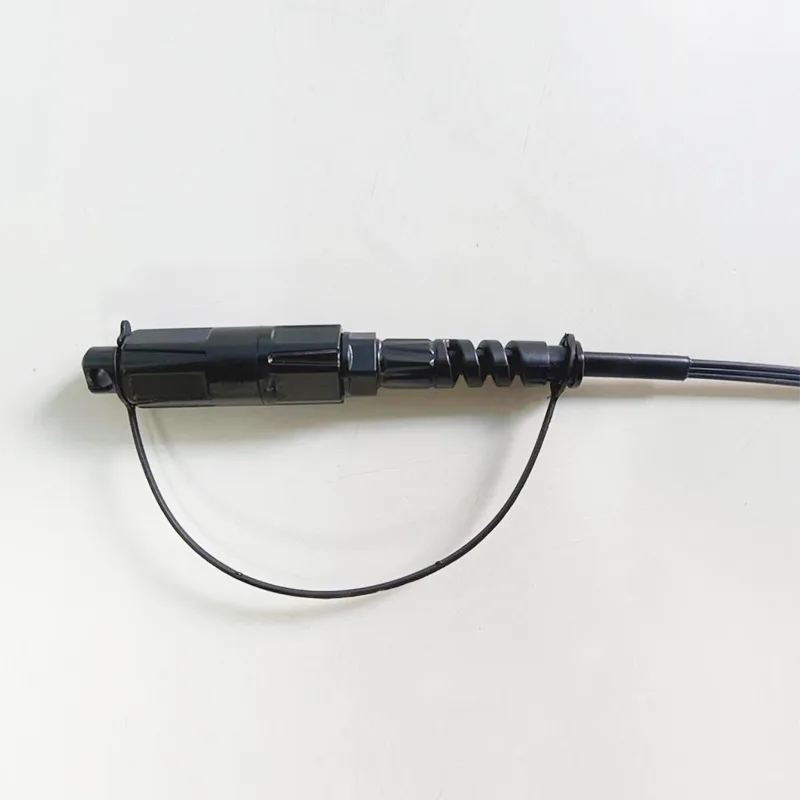

Cablu de picătură impermeabilă de 5xmm mm

Aplicație:● Sisteme FTTX/FTTH● Aplicații Ethernet● Link -uri CATV● Distribuția semnalului optic● Rețele optice pasive (PON)● Aplicații coloane vertebrale, orizontale și ridicate● Cutii terminale preterminate de cădere● Zonele exterioare; Mediu durCaracteristici:● Pierdere scăzută de inserție, pierde......

Trimite o anchetă

Descriere produs

Aplicație:

● Sisteme FTTX/FTTH

● Aplicații Ethernet

● Link -uri CATV

● Distribuția semnalului optic

● Rețele optice pasive (PON)

● Aplicații coloane vertebrale, orizontale și ridicate

● Cutii terminale preterminate de cădere

● Zonele exterioare; Mediu dur

Caracteristici:

● Pierdere scăzută de inserție, pierdere mare de rentabilitate.

● Bine în repetabilitate și schimb.

● Inserție 100%, pierderi de retur, față de capăt și.

● Inspecția interferenței.

● Rezistență mecanică excelentă.

● Respectarea telcordiei GR-326-core.

● asigură performanțe ridicate și fiabilitate în gestionarea cablurilor optice.

● Instalare și reconfigurare rapidă și ușoară.

● Manipulare simplă, nu este nevoie de un instrument special.

● IP68 impermeabil.

Specificații tehnice:

Construcții	Unitate	Descrieri
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.30
Pierderea de întoarcere	DB	≥ 60
Tip de conexiune		SC/APC
Ferul		Ceramică
Cicluri de conexiune		500
Culoarea jachetei de cablu		Negru
Diametrul exterior al cablului	mm	（5.2x2.0）± 0,2mm （3.0x2.0）± 0,2mm (fără mesagerie)
Mod de fibre		Mod unic: G657A2
Material pentru jacheta de cablu		Lszh
Greutatea cablului	Kg/km	20 ± 3
Conținut de imprimare		Personalizabil
Lungime	m	100 sau personalizabil (Toleranță: ± 0,5 m)
Tip conector		Intrare: Accord H optic SC/APC
Tip conector		Ieșire: fără conector
Tracţiune (axial între cablu și conector)	N	100
Grad impermeabil		IP68
Temperatura de funcționare	℃	-20 ° C ~ +65 ℃
Temperatura de depozitare	℃	-20 ° C ~ +65 ℃

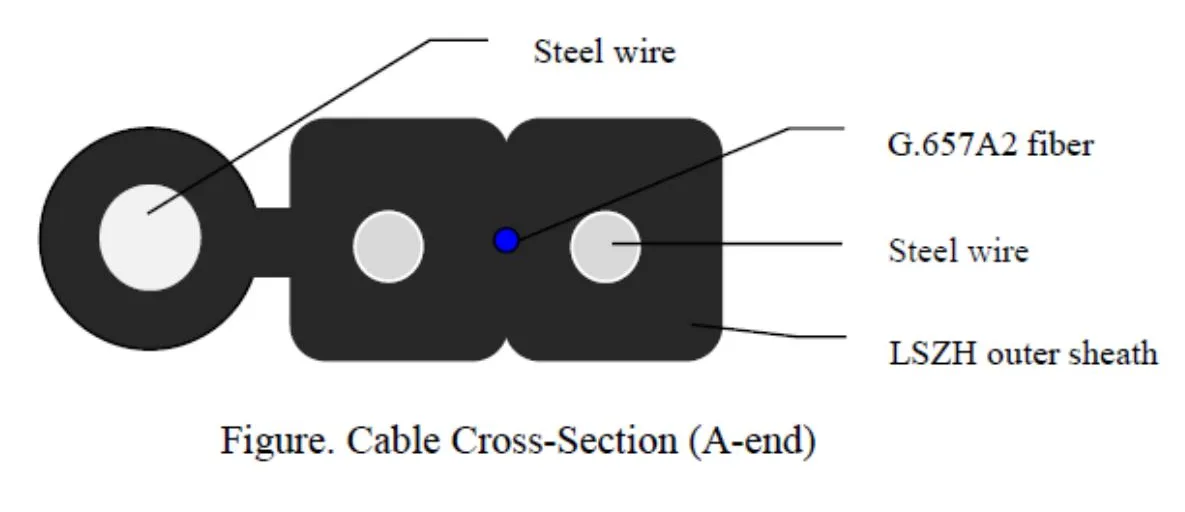

Structura cablului:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Fibra optică	Tip	G-657 A2.
	Nr. Fibre	1
	Culoare	Albastru
Teacă exterioară	Dimensiune	（5.2x2.0）± 0,2mm （3.0x2.0）± 0,2mm (fără mesagerie)
	Material	Lszh
	Culoare	Negru
Membru de rezistență din oțel	Materia	Sârmă de oțel
Membru de rezistență din oțel	Diametru	0,45mm
Membru de oțel de auto -forță	Materia	Sârmă de oțel
Membru de oțel de auto -forță	Diametru	1,2 mm
Greutate		20 ± 3 kg/km
Tile (n)		Pe termen lung: 300n Pe termen scurt: 600 N
Zdrobi		1000N/10cm
Min. Raza de îndoire		15xd (static); 30xd (dinamic)
Interval de temperatură		-20 ° C până la +65 ° C.

Caracteristică a fibrei:

Toate caracteristicile fibrei de cablu (fibra de cablu finisată) sunt, cel puțin, în conformitate cu recomandarea ITU-T G.657A2 și vor fi următoarele.

Parametru		Specificații
Coeficient de atenuare	@ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km
Atenuare (după cablu)	@1310nm	≤0.40dB/km
	@1550nm	≤0.30dB/km
Uniformitatea atenuării la 1310nm		≤0.05db
Uniformitatea atenuării la 1550nm		≤0.05db
Lungimea de undă a cablului (λCC)		≤ 1260 nm
Lungimea de undă cu dispersie zero		1300 ~ 1324 nm
Pantă de dispersie zero		≤ 0,092 ps/(nm^2.km)
Valoarea absolută a dispersiei la 1288nm ~ 1339nm		≤3.5ps/(nm · km)
Valoarea absolută a dispersiei la 1271nm ~ 1360nm		≤5.3ps/(nm · km)
Dispersie la 1550nm		≤18ps/(nm · km)
Dispersie la 1625nm		≤23ps/(nm · km)
Modul diametrului câmpului (MFD) la 1310nm		8,60 ± 0,4mm
Diametrul câmpului mod (MFD) la 1550nm		9.4-10.4mm
Fibra de dispersie a modului de polarizare (PMD)		≤0.125ps/km^1/2
Cablu de dispersie a modului de polarizare (PMD)		≤0.200ps/km^1/2
Coeficient PMD	M	20 de cabluri
	Q	0,01%
	PMDQ	≤0.20ps/km^1/2
Caracteristici geometrice
Diametrul placării		125 ± 0,8mm
Placarea non-circularității		≤1,0%
Eroare de concentricitate de bază/placare		≤0,8mm
Diametrul fibrei cu acoperire (necolorat)		245 ± 10μm
Diametrul fibrei cu acoperire (colorat)		250 ± 10μm
Eroare de concentricitate de placare/acoperire		≤12.0mm
Test de tensiune		100kpsi sau 0,69GPa
Îndepărtarea acoperirii (N)		1,0 ～ 9.0
Caracteristici mecanice
Pierdere de macrobend la 1550nm	R = 15mm, 10 rotiri	≤0.03db
	R = 10mm, 1turn	≤0.10db
	R = 7,5mm, 1turn	≤0.5db
Pierdere de macrobend la 1625nm	R = 15mm, 10 rotiri	≤0.10db
	R = 10mm, 1turn	≤0.20db
	R = 7,5mm, 1turn	≤1.0db

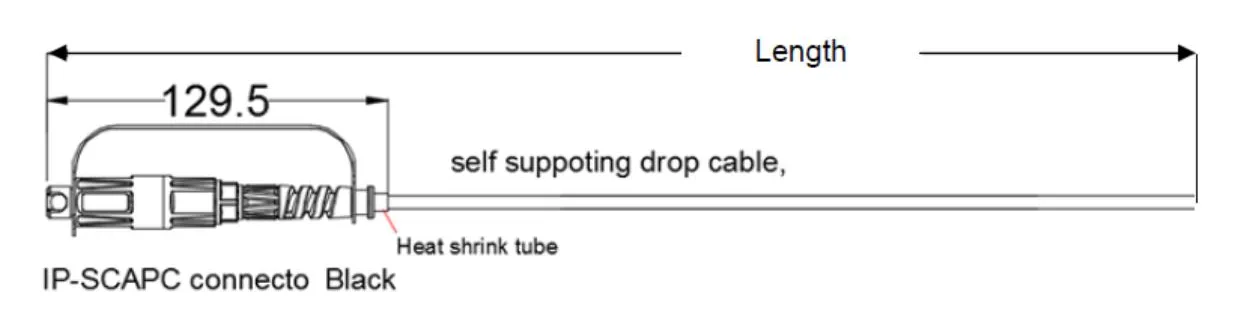

Desen dimensional:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Pachet:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Cerințe de pachet:

Dimensiunea cartonului ： 600*320*265mm ， bandă de etanșare transparentă „I” cutia de etanșare a fonturilor.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

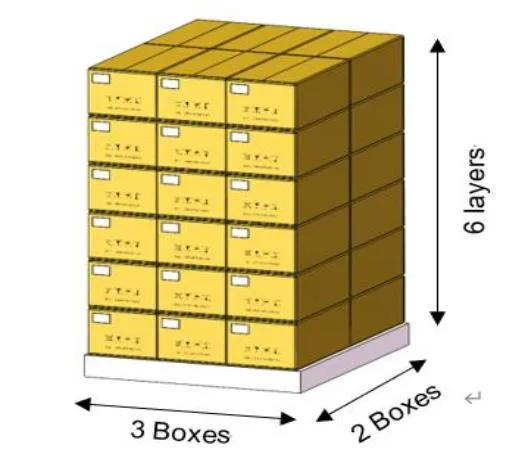

Diagrama schematică a plăcii de lemn:

Dimensiunea plăcii de lemn ： 1200 *1000mm.

Cerințe de stivuire: un strat de șase cutii, stivuind șase straturi.

Top 4 Protecția unghiului drept, apoi folosiți strâns centura de ambalare a fontului „#”.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
