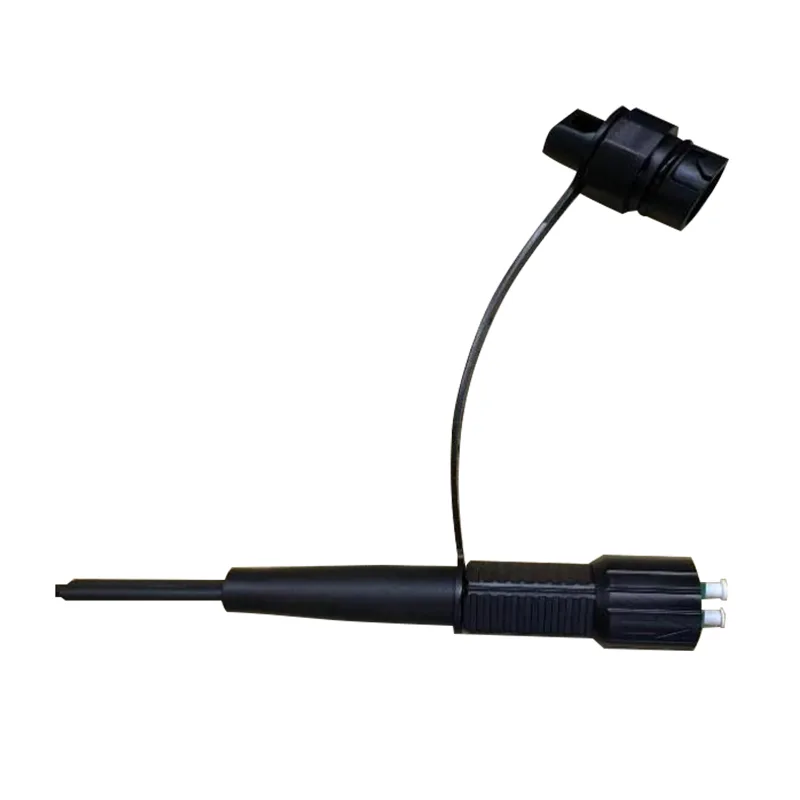

Cabluri duplex LC/UPC cu cablu rotund cu apă rotundă cu fibră optică (Concord Mini DLC Conector)

Aplicație:● Sisteme FTTX/FTTH● Aplicații Ethernet● Link -uri CATV● Distribuția semnalului optic● Rețele optice pasive (PON)● Aplicații coloane vertebrale, orizontale și ridicate● Cutii terminale preterminate de cădere● Zonele exterioare; Mediu durCaracteristici:● Pierdere scăzută de inserție, pierde......

Trimite o anchetă

Descriere produs

Aplicație:

● Sisteme FTTX/FTTH

● Aplicații Ethernet

● Link -uri CATV

● Distribuția semnalului optic

● Rețele optice pasive (PON)

● Aplicații coloane vertebrale, orizontale și ridicate

● Cutii terminale preterminate de cădere

● Zonele exterioare; Mediu dur

Caracteristici:

● Pierdere scăzută de inserție, pierdere mare de rentabilitate.

● Bine în repetabilitate și schimb.

● Inserție 100%, pierderi de retur, față de capăt și.

● Inspecția interferenței.

● Rezistență mecanică excelentă.

● Respectarea telcordiei GR-326-core.

● asigură performanțe ridicate și fiabilitate în gestionarea cablurilor optice.

● Instalare și reconfigurare rapidă și ușoară.

● Manipulare simplă, nu este nevoie de un instrument special.

● IP68 impermeabil.

Specificații tehnice:

Construcții	Unitate	Descrieri
Număr de fibre		Duplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.30
Pierderea de întoarcere	DB	≥50 (UPC)
Culoarea jachetei de cablu		Negru
Diametrul exterior al cablului	mm	7,0 ± 0,2
Mod de fibre		Mod unic: G657 A2
Material pentru jacheta de cablu		Lszh
Greutatea cablului	Kg/km	38 （aprox）
Conținut de imprimare		Personalizabil
Lungime	m	50 、 75 、 100 、 150 、 200、250 、 300 sau personalizabil (toleranță: ± 0,5m)
Tip conector		Intrare:	Concord Mini DLC/UPC conector
		Ieșire:	Conector Duplex LC/UPC
Grad impermeabil		IP68
Temperatura de funcționare	℃	-40 ° C ~ +70 ℃
Temperatura de depozitare	℃	-40 ° C ~ +70 ℃

Structura cablului:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Specificația cablului:

Articol	Conținut	Valoare
Fibra tampon strânsă	Număr	2
	TIP	G.657A2
	Diametru (mm)	0,90 ± 0,05
	Material	Lszh
	Culoare	ALB
Cablu simplex	Material	Lszh
	Diametru (mm)	2,0 ± 0,1
	Culoare	Albastru și galben
Tijă	Material	Lszh
	Diametru (mm)	1,3 ± 0,1
	Culoare	Negru
Jacheta exterioară	Material	Lszh
	Diametru (mm)	7,0 ± 0,2
	Culoare	Negru
	Grosime (mm)	1,0 ± 0,1
Greutatea cablului (kg/km) aprox.		38 ± 3
Test de întindere (N)		Pe termen lung: 400 n Pe termen scurt: 800 N
Test de aplatizare (N/10cm)		Pe termen lung: 1000 N/10cm Pe termen scurt: 2200 N/10cm
Min. Raza de îndoire		10xod (static); 20xod (dinamic)
Temperatura de instalare		-40 ° C până la +70 ° C.
Temperatura de depozitare		-40 ° C până la +70 ° C.

Performanța fibrei optice cablate

Performanța fibrei optice cablate (ITU-T rec. G.657a2)

Articol	Specificații
Tip de fibre	Mod unic
Material de fibre	Silice dopată
Coeficient de atenuare @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Lungimea de undă a cablului	≤ 1260 nm
Lungimea de undă cu dispersie zero	1300 ~ 1324 nm
Pantă de dispersie zero	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersie cromatică @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametrul câmpului de mod @ 1310 nm	8.5-9.3um
Eroare de concentricitate miez / îmbrăcat	≤ 0,5 unul
Diametrul placării	125,0 ± 0,7 unul
Placarea non-circularității	≤5%
Diametru de acoperire primară	242 ± 7 unul
Concentricitate acoperire primară / acoperire	≤10 µm
Acoperirea non-circularității	≤0,7%
Atenuarea cu pierderea de îndoire a cablului 10 Turn 1 Mandrel 15mm 1 Turn 1 mandrel 10mm 1 Turn 1 Mandrel 7,5mm	1550nm ≤ δ 0,03 dB/km 1550nm ≤ δ 0,1 dB/km 1550nm ≤ δ 0,5 dB/km

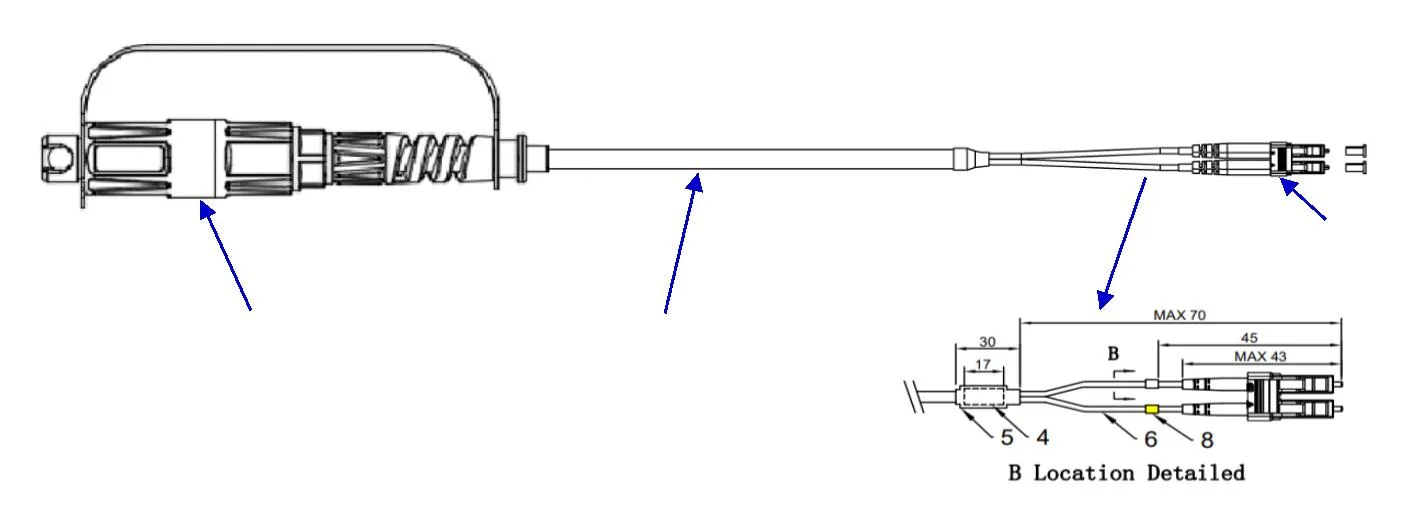

Desen dimensional:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Nu	Descriere	Qty
1	SM G.657A2 2 Nucleu cu fibră de 2,0 mm. OD7.0mm, LSZH negru	1
2	Mini conector DLC negru	1
3	LC3.0 Duplex pentru fibră de mod unic, bej, tub pentru conector IC, alb	2
4	Tub de micșorare a căldurii din cauciuc, negru, OD 8,5mm L = 17mm	1
5	Tub de cădere a cauciucului, negru, OD 8,5m L-30mm	2
6	Protecție flexibilă cu tub de oțel, OD 2,8mm L = 52mm	2
8	Tub de micșorare termic, alb /galben OD3.0mm L = 5mm	2
