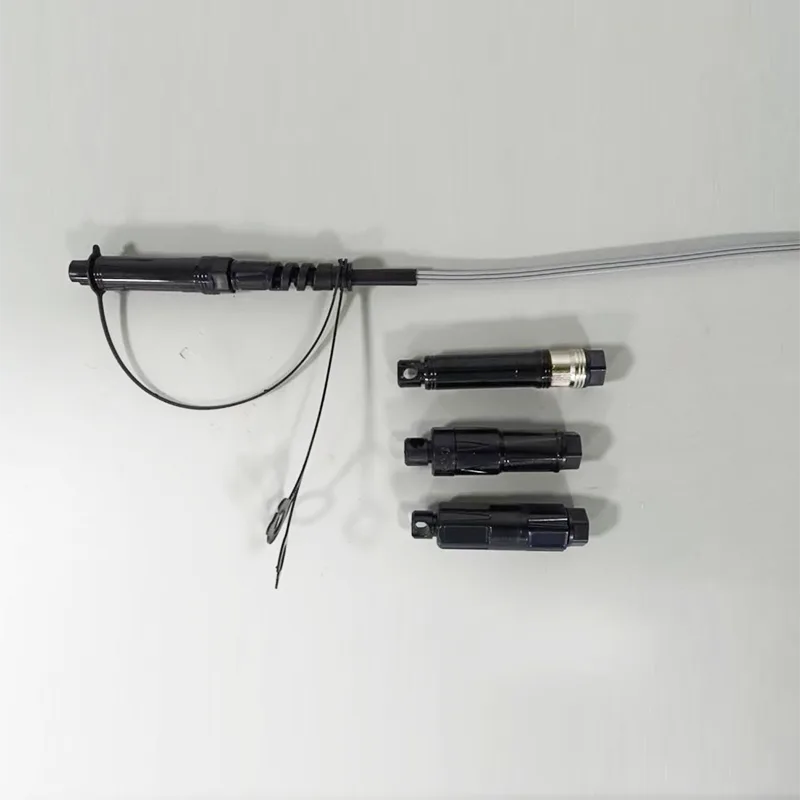

Cablu de plasare a cablului de cădere de picătură cu trei în unu (Accord Optitap/Mini SC/Slim SC)

Aplicație:● Sisteme FTTX/FTTH● Aplicații Ethernet● Link -uri CATV● Distribuția semnalului optic● Rețele optice pasive (PON)● Aplicații coloane vertebrale, orizontale și ridicate● Cutii terminale preterminate de cădere● Zonele exterioare; Mediu durCaracteristici:● Pierdere scăzută de inserție, pierde......

Trimite o anchetă

Descriere produs

Aplicație:

● Sisteme FTTX/FTTH

● Aplicații Ethernet

● Link -uri CATV

● Distribuția semnalului optic

● Rețele optice pasive (PON)

● Aplicații coloane vertebrale, orizontale și ridicate

● Cutii terminale preterminate de cădere

● Zonele exterioare; Mediu dur

Caracteristici:

● Pierdere scăzută de inserție, pierdere mare de rentabilitate.

● Bine în repetabilitate și schimb.

● Inserție 100%, pierderi de retur, față de capăt și.

● Inspecția interferenței.

● Rezistență mecanică excelentă.

● Respectarea telcordiei GR-326-core.

● asigură performanțe ridicate și fiabilitate în gestionarea cablurilor optice.

● Instalare și reconfigurare rapidă și ușoară.

● Manipulare simplă, nu este nevoie de un instrument special.

● IP68 impermeabil.

Specificații tehnice:

Construcții	Unitate	Descrieri
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.30
Pierderea de întoarcere	DB	≥60 (APC)
Culoarea jachetei de cablu		Gri
Diametrul exterior al cablului	mm	5.0x2.0
Mod de fibre		Mod unic: G657A2
Material pentru jacheta de cablu		Lszh （retardant de flacără 、 frecare scăzută）
Greutatea cablului	Kg/km	22 （aprox）
Conținut de imprimare		Personalizabil
Lungime	m	50 、 100 、 150 、 250 、 300 sau personalizabil (Toleranță: ± 0,5 m)
Tip conector		Intrare ：	Accord Optitap RSC/APC Conector Accord h Optic Mini SC/APC Conector Accord Slim SC/APC Conector
		Ieșire ：	SC/APC convențional
Grad impermeabil		IP67
Temperatura de funcționare	℃	-20 ° C ~ +65 ℃
Temperatura de depozitare	℃	-20 ℃ ~ +65 ℃

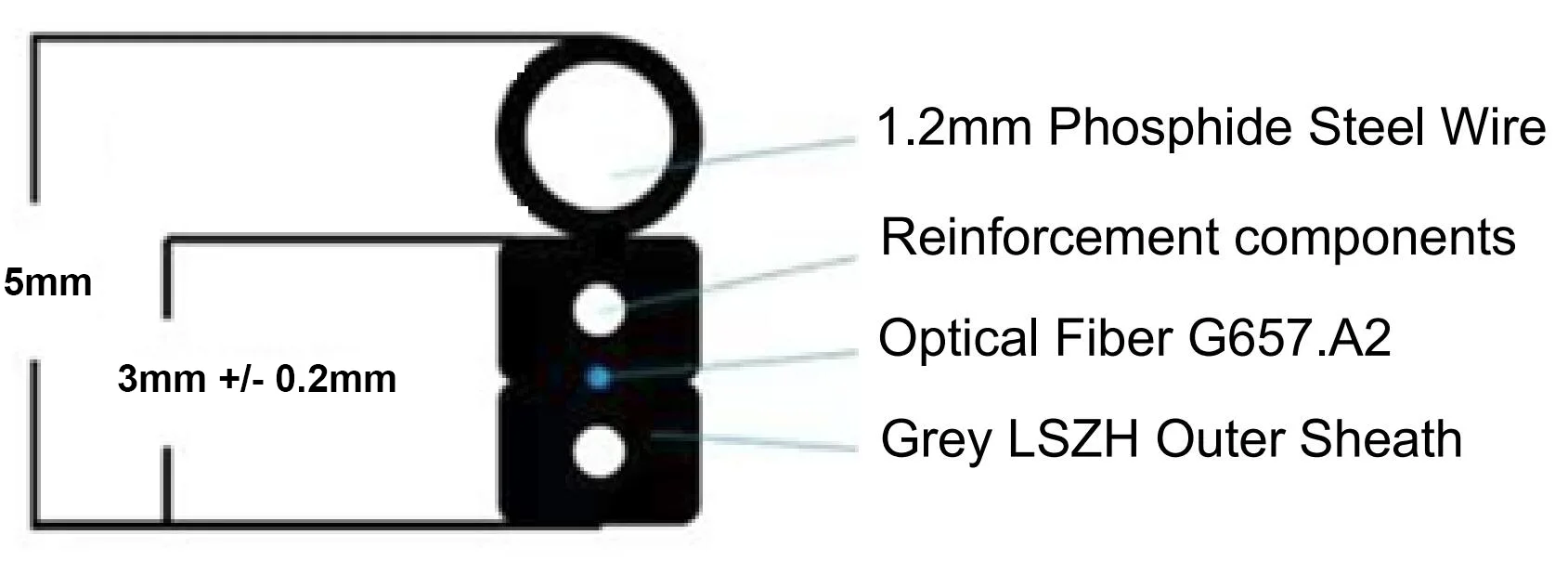

Structura cablului:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

Specificații tehnice prin cablu:

Fibra optică	Tip	Mod unic: G657 A2
	Nr. Fibre	1
	Culoare	Albastru
	Coeficient de atenuare	@1310nm ≤0.32 dB/km @1550nm ≤0.20 dB/km
	Diametrul câmpului de mod	1310nm ≤9,2 μm 1550 nm ≤9,2 μm
	Diametrul placării	125 ± 0,7 μm
	Diametru de acoperire	242 ± 5 μm
	Acoperire Concentricitate	≤0,5%
	Lungimea de undă a cablului	SM: λCC ≤1258 nm
	Pierderea macro -îndoire (DB)	R = 10mm, 1 rotire: ≤0.10 @1550nm R = 10mm, 1 rotire: ≤0.20 @1625nm R = 7,5mm, 1 rotire: ≤0.20 @1550nm
Membru de forță	Materia	Kfrp
Membru de forță	Diametru	Φ0.50mm * 2ea
Membru de oțel de auto -forță	Materia	Sârmă de oțel fosfură
Membru de oțel de auto -forță	Diametru	1,2 mm
Teacă exterioară	Material	Lszh （retardant de flacără 、 frecare scăzută）
	Culoare	Gri
	Dimensiune	2,0 × 5,0 (± 0,1) mm
Greutate		22 kg/km
Forța de tracțiune (N)		Pe termen lung: 400 n Pe termen scurt: 800 N
Rezistența de zdrobire (N/100mm)		Pe termen lung: 1000 N/10cm Pe termen scurt: 2000 N/10cm
Min. Raza de îndoire		10d (static); 20d (dinamic)
Temperatura de funcționare		-20 ° C ~ +65 ℃
Transport și depozitare		-20 ℃ ~ +65 ℃
Marcaj (jet de cerneală)		Negru marcajul este tipărit la fiecare 1 metru

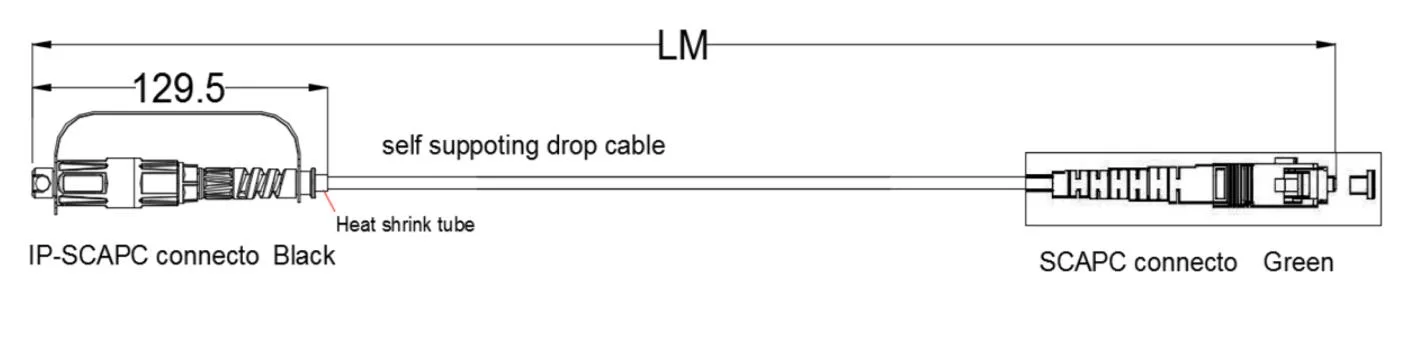

Desen dimensional:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)

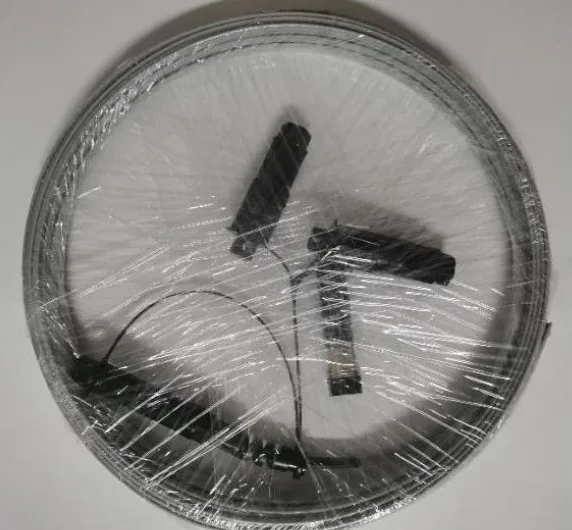

Pachet:

Three-In-One Waterproof Drop Cable Patch Cord(Accord OPTITAP/Mini SC/SLIM SC Connector)
