Cum se instalează fibra de optică a vehiculului aerian fără pilot?

Precauții de instalare

1. Instalarea discului cu fibră optică, duza de ieșire a discului cu fibră optică ar trebui să fie cât mai departe de elice, dar pentru a acorda o atenție suplimentară gravitației aeronavei. Centrul de gravitație al aeronavei ar trebui să fie acordat o atenție suplimentară.

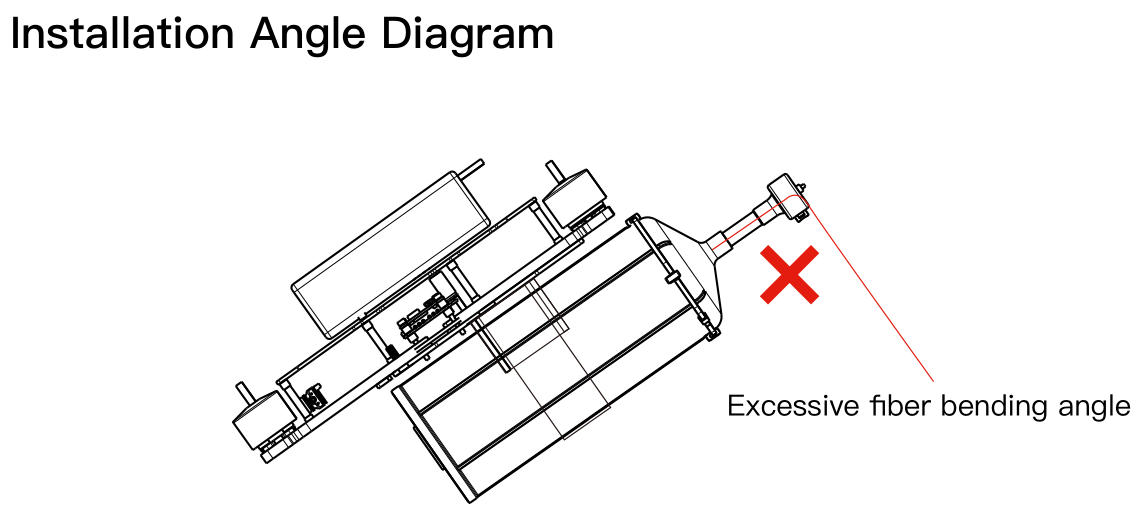

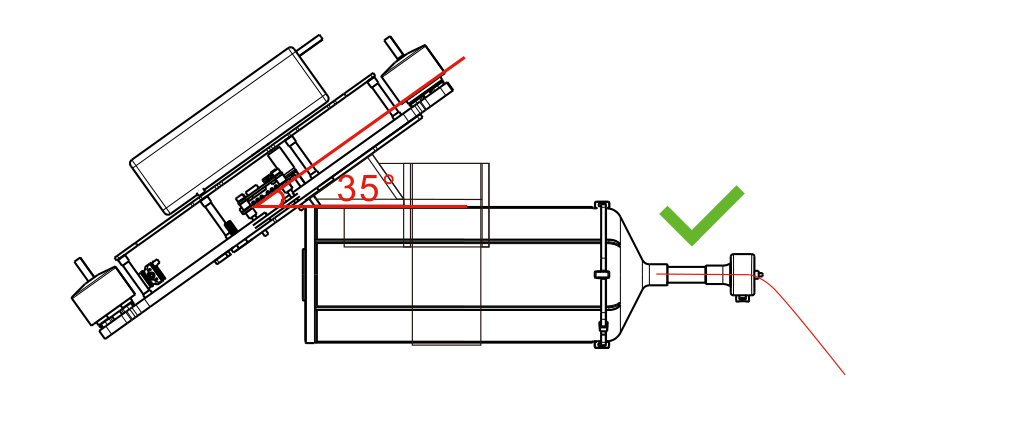

1. Instalarea discului cu fibră optică ar trebui să se bazeze pe unghiul de înclinare al aeronavei, suportul de montare ar trebui rezervat pentru un anumit unghi (așa cum se arată în figură). Instalare Unghiul de montare trebuie să fie aproape de unghiul de înclinare, astfel încât unghiul de ieșire al discului de fibră optică să fie orizontal.

1. Șerpuirea cu fibră optică folosește lipici specială, primii 200 de metri de distanță este zona de aplicare a lipiciului, în această zonă viteza de zbor a aeronavei trebuie controlată cu o viteză constantă de 0,5 mph. Viteza de zbor a aeronavei trebuie controlată la 30 km/h sau 8m/s pentru a evita zborul de mare viteză în zona de lipici.

Pregătirea înainte de a utiliza discul optic

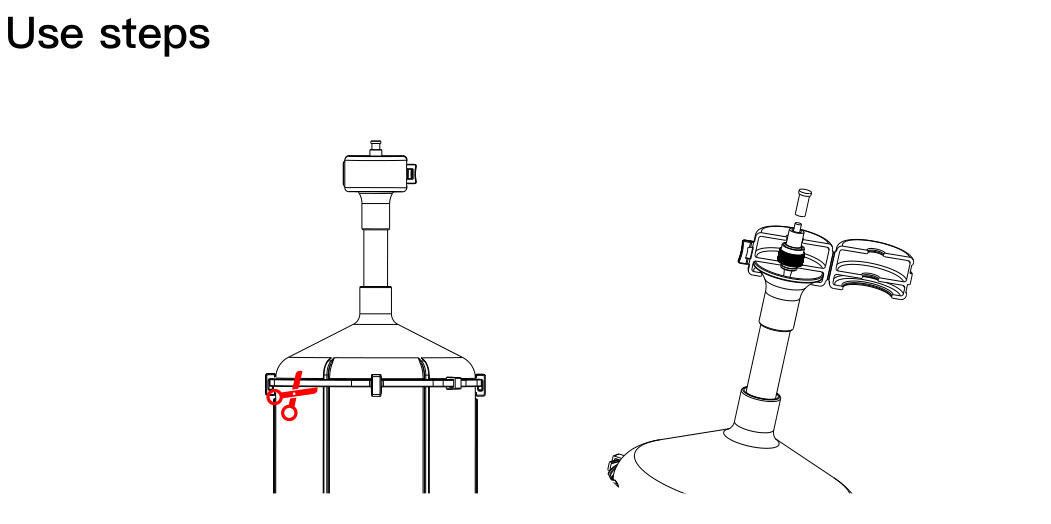

1. Asigurați -vă că îndepărtați legătura de protecție a transportului și 4 instantanee de protecție înainte de a utiliza discul de fibră optică.
2. (Notă: Nu scoateți catarama direct din fibră va fi ruptă.)
3. Portul optic al discului de fibră optică FC FIBER FIBER OPTIC al cochiliei de protecție Înainte de a se elimina utilizarea, trageți fibra optică în capătul solului al modulului.

Conexiune wireless din partea solului

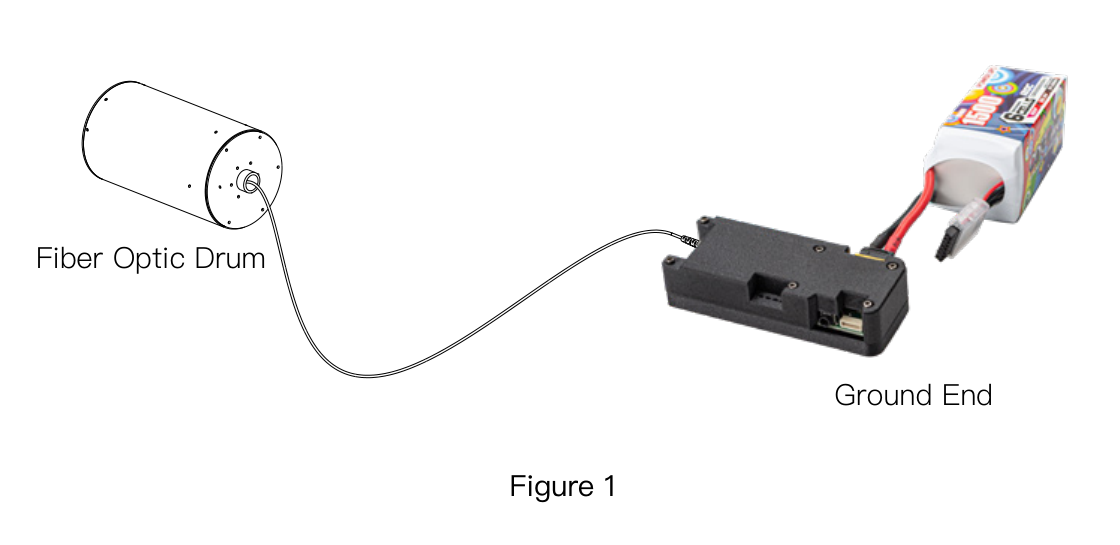

1. Conectați cablul Sh1.0 de la terminalul cerului la controlerul de zbor, așa cum se arată în diagrama „Modul de conectare la terminal la sol 1 (wireless)”.
2. Conectați linia SH1.0 la sol la receptor și emițătorul de hartă.
3. Fixați capătul cerului și discul de fibră optică, acordați atenție duzei cu fibră optică, pe cât posibil, departe de elica UAV, pentru a evita accidentul de înțelegere.
4. Conectați hamul cu fibră optică, conectați porturile FC pe ambele capete ale discului de fibră optică la portul FC de la capătul cerului și portul FC de la capătul solului și rețineți că capătul duzei este conectat la portul FC de la capătul solului.

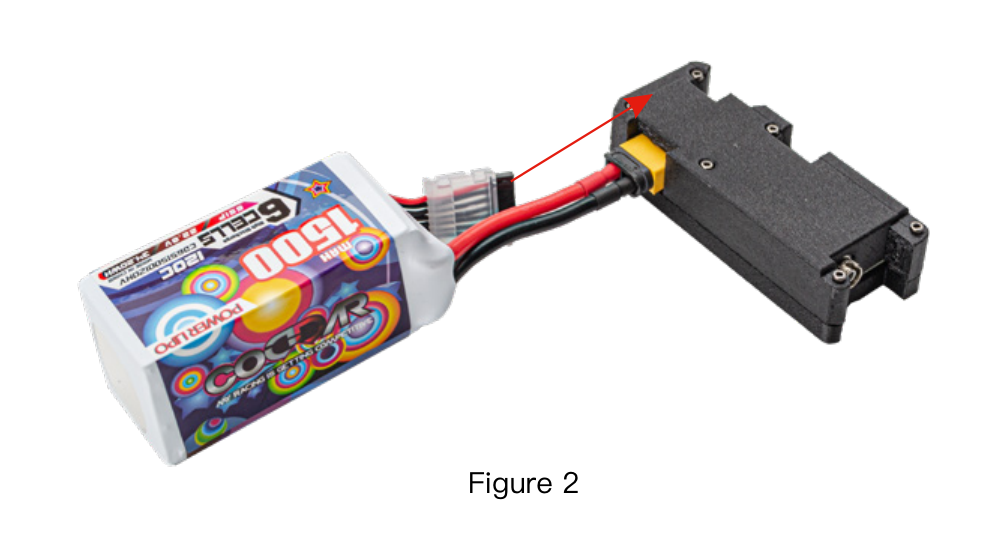

5. Introduceți bateria de litiu a capătului solului în conectorul capătului solului după ce este complet încărcat. (Ca figura 2)

Precauții

1. Tensiunea de intrare 11.1-26V se află în intervalul sigur, vă rugăm să nu depășiți sau să scădeți sub tensiunea de limită, nu inversați poli pozitivi și negativi.
2. Nu faceți cercul de pliere a fibrelor optice, pentru a evita să fie tăiați de obiecte ascuțite și să conducă la ruperea fibrelor.
3. Acordați atenție protecției conectorilor de fibră optică și a interfețelor FC, evitați praful și uleiul și apa, economisiți acoperirea de protecție a interfeței bine răsucită.
4. Depozitați într-o zonă rece, uscată și rezistentă la lumină.
5. Structura de precizie a discului de fibră optică, luați și puneți ușor, depozitare verticală.
