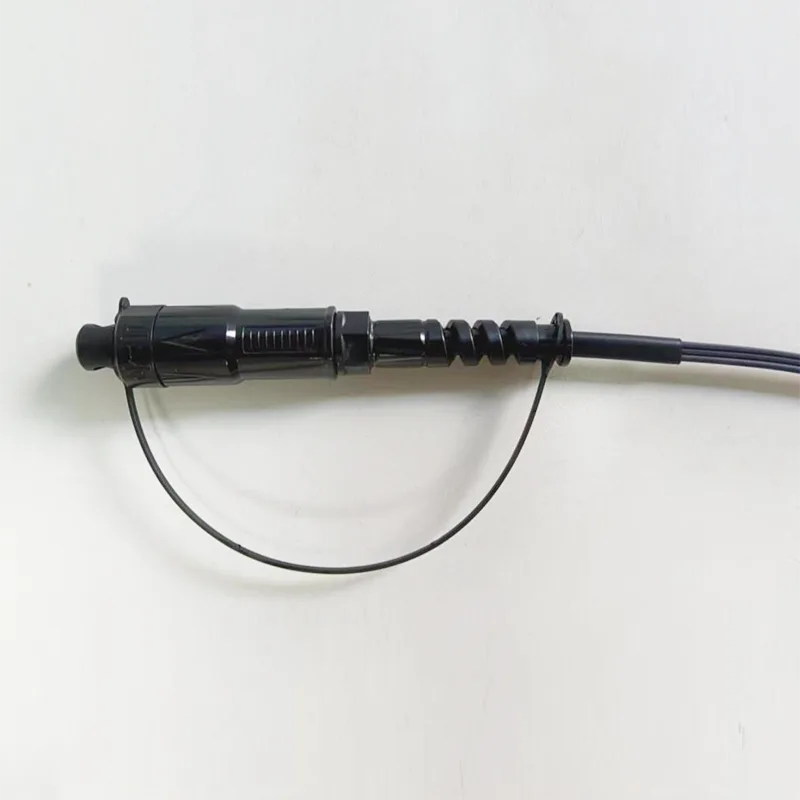

φ5mm cablu de cădere impermeabilă H Optic SC/APC Conector de plasture

Aplicație:● Sisteme FTTX/FTTH● Aplicații Ethernet● Link -uri CATV● Distribuția semnalului optic● Rețele optice pasive (PON)● Aplicații coloane vertebrale, orizontale și ridicate● Cutii terminale preterminate de cădere● Zonele exterioare; Mediu durCaracteristici:● Pierdere scăzută de inserție, pierde......

Trimite o anchetă

Descriere produs

Aplicație:

● Sisteme FTTX/FTTH

● Aplicații Ethernet

● Link -uri CATV

● Distribuția semnalului optic

● Rețele optice pasive (PON)

● Aplicații coloane vertebrale, orizontale și ridicate

● Cutii terminale preterminate de cădere

● Zonele exterioare; Mediu dur

Caracteristici:

● Pierdere scăzută de inserție, pierdere mare de rentabilitate.

● Bine în repetabilitate și schimb.

● Inserție 100%, pierderi de retur, față de capăt și.

● Inspecția interferenței.

● Rezistență mecanică excelentă.

● Respectarea telcordiei GR-326-core.

● asigură performanțe ridicate și fiabilitate în gestionarea cablurilor optice.

● Instalare și reconfigurare rapidă și ușoară.

● Manipulare simplă, nu este nevoie de un instrument special.

● IP68 impermeabil.

1. Specificația tehnică a cablului de plasture

Construcții	Unitate	Descrieri
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.30 (tipic: 0,15)
Pierderea de întoarcere	DB	≥ 60
Tip de conexiune		SC/APC
Ferul		Ceramică
Cicluri de conexiune		500
Culoarea jachetei de cablu		Negru
Diametrul exterior al cablului	mm	5,0 ± 0,2
Mod de fibre		Mod unic: G657A2
Material pentru jacheta de cablu		HDPE
Greutatea cablului	Kg/km	22 （aprox）
Conținut de imprimare		Personalizabil
Lungime	m	50 、 75 、 125 、 175 sau personalizabil (Toleranță: ± 0,5 m)
Tip conector		Intrare ： Accord H optic SC/APC
Tip conector		Ieșire ： Accord h optic SC/APC
Tracțiune (axială între cablu și conector)	N	200
Grad impermeabil		IP68
Temperatura de funcționare	℃	-25 ° C ~ +70 ℃
Temperatura de depozitare	℃	-25 ° C ~ +70 ℃

2. Secțiunea transversală a cablului

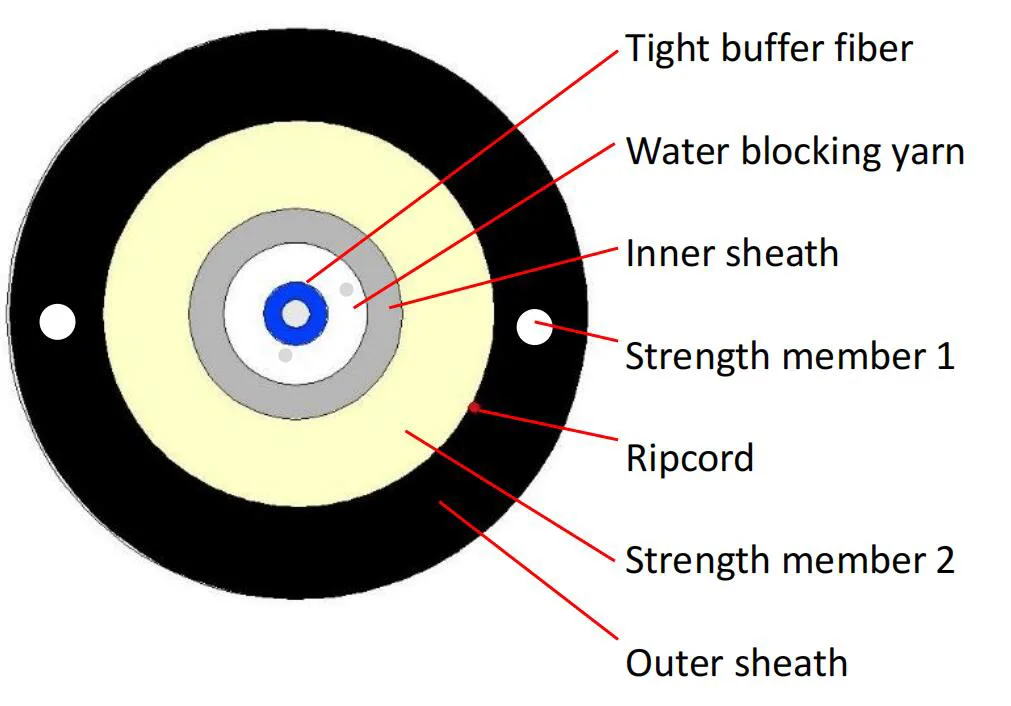

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Dimensiunea structurii cablului

Articol	Conținut	Specificații
Fibra tampon strânsă	Număr	1
	Tip	G.657A2
	Culoare	Albastru
	Material	Lszh
	Diametru (mm)	0,90 ± 0,05
Teacă interioară	Diametru (mm)	2,8 ± 0,2
	Grosime (mm)	0,25 ± 0,05
	Culoare	Alb
	Material	Lszh
Membru de forță 1	Material	FRP lipit
Membru de forță 1	Cantitate	0,5*2
Membru de forță 2	Material	Fire aramid + fir de sticlă care blochează apă
Cordon	Număr	1
Cordon	Culoare	Roşu
Teacă	Material	HDPE
	Diametru (mm)	5,0 ± 0,2
	Grosime (mm)	1,1 ± 0,1
	Culoare	Negru
Cablu Weigth	Kg/km	22 ± 3

4. Material de cablu

4.1 Fibră optică

Toate caracteristicile fibrei de cablu (fibra de cablu finisată) sunt, cel puțin, în conformitate cu recomandarea ITU-T G.657A2 și vor fi următoarele.

Articol	Specificații
Tip de fibre	Mod unic
Material de fibre	Silice dopată
Coeficient de atenuare @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm După formarea cablului @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lungimea de undă a cablului	≤ 1260 nm
Lungimea de undă cu dispersie zero	1300 ~ 1324 nm
Pantă de dispersie zero	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersie cromatică @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametrul câmpului de mod @ 1310 nm	8.5-9.3um
Eroare de concentricitate miez / îmbrăcat	≤ 0,5 unul
Diametrul placării	125,0 ± 0,7 unul
Placarea non-circularității	≤5%
Diametru de acoperire primară	242 ± 7 unul
Concentricitate acoperire primară / acoperire	≤10 µm
Acoperirea non-circularității	≤0,7%
Atenuarea cu pierderea de îndoire a cablului 1 Turn 1 Mandrel 7,5mm 10 rânduri 1 mandrel 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

5. Performanța cablului de fibre optice

5.1 Raza de îndoire a cablurilor:

10 x diametru cablu (după instalare): 50mm

20 x diametru cablu (în timpul instalării): 100mm

6. Test de performanță mecanică și de mediu

S/n	Articol	Metoda de testare	Condiție de acceptare
1	Rezistență la tracțiune IEC 794-1-E1	- Încărcare: 1200n - Lungimea cablului sub sarcină: 50 m - Timp de încărcare: ≥1min.	- Schimbare de pierdere ≤ 0,1 dB/km@1550 nm -Nu daune pentru jacheta exterioară și elementele interioare.
2	Crush test IEC 794-1-E3	- Încărcare: 500N/100mm*100mm - Timp de încărcare: ≥1min.	- Schimbare de pierdere ≤ 0,1 dB/km@1550 nm -Nu daune pentru jacheta exterioară și elementele interioare.
3	Rezistență la impact IEC 794-1-E4	- Puncte de impact: 5 -Times de pe punct: 1 - Energie de impact: 1N.M - Raza capului de ciocan: 12,5 mm - Rata de impact: 2 sec/ciclu	- Schimbare de pierdere ≤ 0,1 dB/km@1550 nm -Nu daune pentru jacheta exterioară și elementele interioare.
4	Îndoire repetată IEC 794-1-E6	- Raza de îndoire: 20 x Diametrul cablului - Încărcare: 20 N - Rata de flexare: 3 sec/ciclu - Curbură ciclică: 30	- Schimbare de pierdere ≤ 0,1 dB/km@1550 nm -Nu daune pentru jacheta exterioară și elementele interioare.
5	Torsiune IEC 794-1-E7	- Lungime: 1 m - Încărcare: 50 N - Rata de răsucire: 1 min/ciclu - unghi de răsucire: ± 180 ° - Număr de ciclu: 10	- Schimbare de pierdere ≤ 0,1 dB/km@1550 nm -Nu daune pentru jacheta exterioară și elementele interioare.
6	Temperatură Test de ciclism IEC 794-1-F1	- Etapa de temperatură: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Timp pe fiecare pas: 24 de ore - Număr de ciclu: 2	- Schimbare de pierdere ≤ 0,1 dB/km@1550 nm - Fără pauză de fibre și fără deteriorare a tecii.

7. Desenul dimensional al cordonului plasture

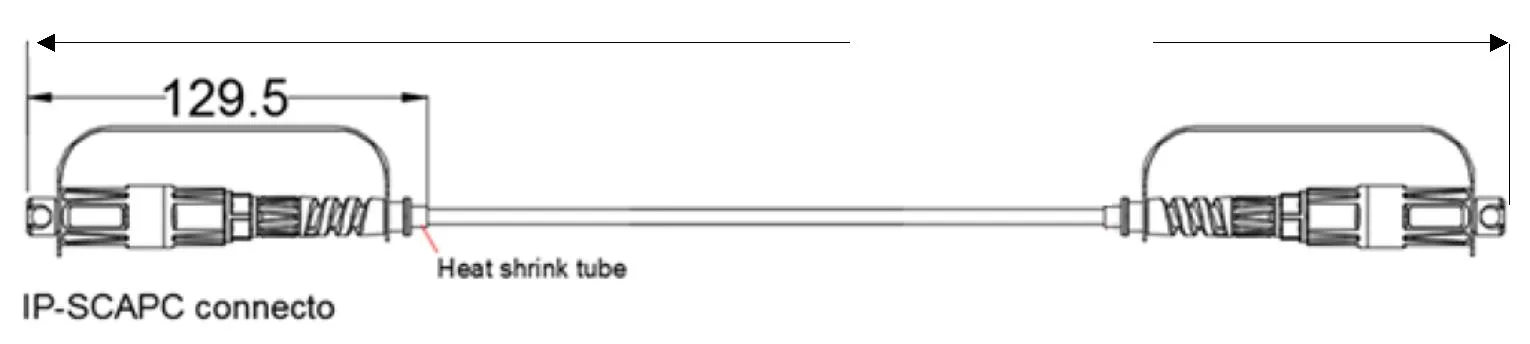

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

8. Pachet

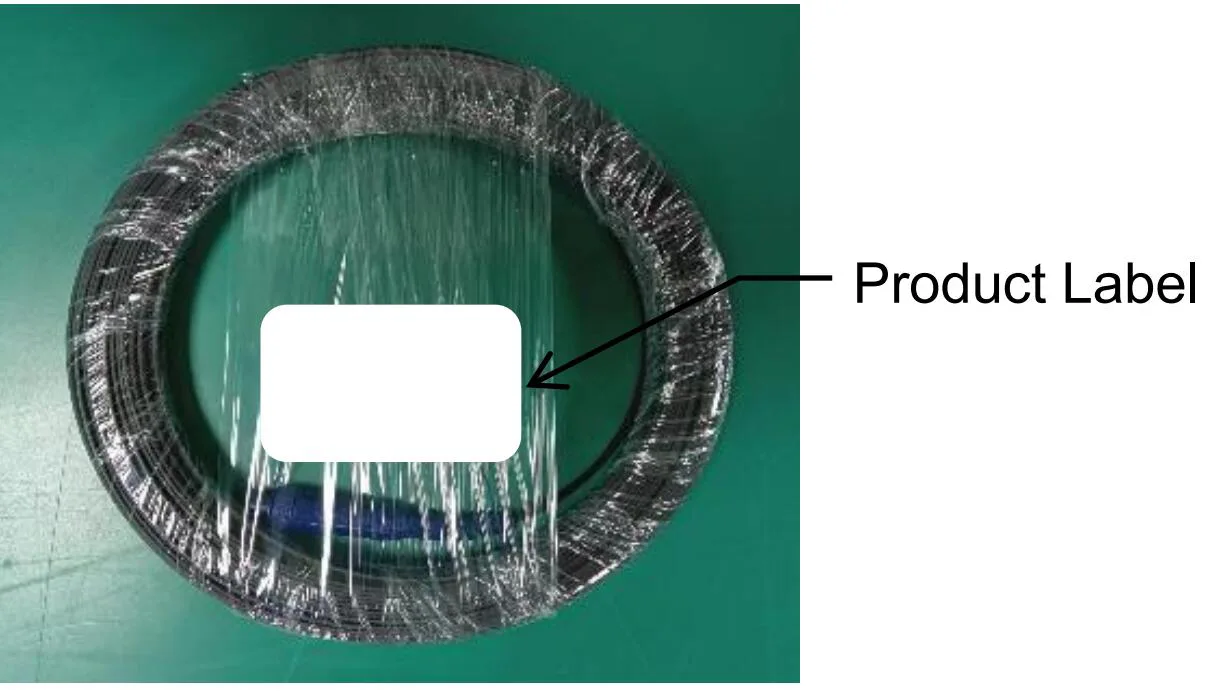

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Cerințe de pachet

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
