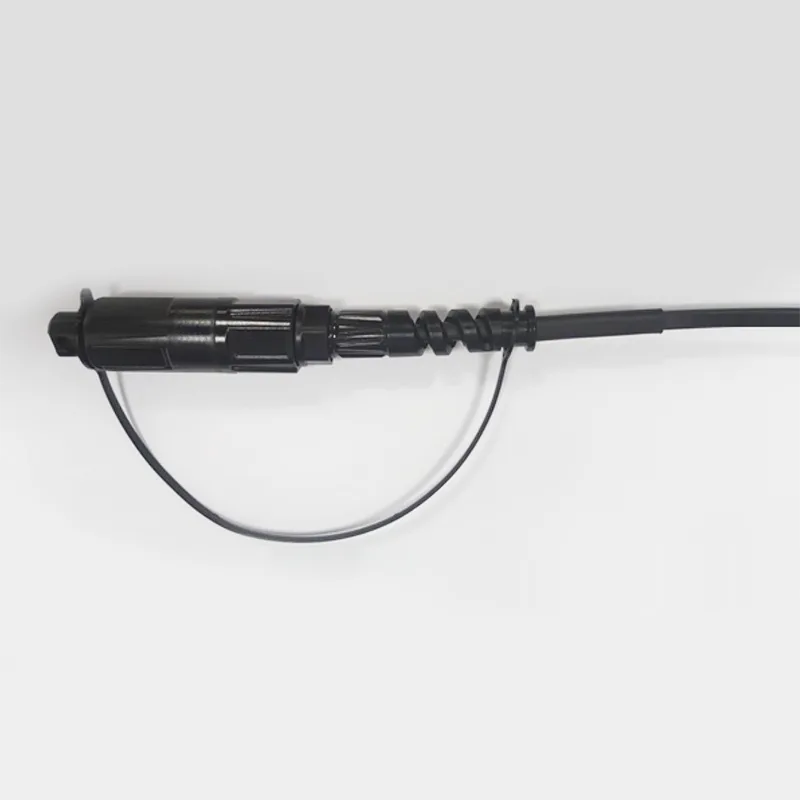

φ5mm cablu de fibră impermeabilă Optitap SC/APC Conector de plasture Conector

Aplicație:● Sisteme FTTX/FTTH● Aplicații Ethernet● Link -uri CATV● Distribuția semnalului optic● Rețele optice pasive (PON)● Aplicații coloane vertebrale, orizontale și ridicate● Cutii terminale preterminate de cădere● Zonele exterioare; Mediu durCaracteristici:● Pierdere scăzută de inserție, pierde......

Trimite o anchetă

Descriere produs

Aplicație:

● Sisteme FTTX/FTTH

● Aplicații Ethernet

● Link -uri CATV

● Distribuția semnalului optic

● Rețele optice pasive (PON)

● Aplicații coloane vertebrale, orizontale și ridicate

● Cutii terminale preterminate de cădere

● Zonele exterioare; Mediu dur

Caracteristici:

● Pierdere scăzută de inserție, pierdere mare de rentabilitate.

● Bine în repetabilitate și schimb.

● Inserție 100%, pierderi de retur, față de capăt și.

● Inspecția interferenței.

● Rezistență mecanică excelentă.

● Respectarea telcordiei GR-326-core.

● asigură performanțe ridicate și fiabilitate în gestionarea cablurilor optice.

● Instalare și reconfigurare rapidă și ușoară.

● Manipulare simplă, nu este nevoie de un instrument special.

● IP68 impermeabil.

Cordon Patch Specificații tehnice

Construcții	Unitate	Descrieri
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.50 (tipic: 0,3)
Pierderea de întoarcere	DB	≥55 (APC)
Culoarea jachetei de cablu		Negru
Diametrul exterior al cablului	mm	Φ5.0 (± 0,2)
Mod de fibre		Mod unic: G657 A2
Material pentru jacheta de cablu		LSZH (protecție UV și rezistență la foc)
Greutatea cablului	Kg/km	28 （aprox）
Conținut de imprimare		Personalizabil
Lungime	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Toleranță: ± 0,5 m)
Tip conector		Intrare: Accord Optitap SC/APC
Tip conector		Ieșire: Accord Optitap SC/APC
Grad impermeabil		IP68
Rezistență la tracțiune	N	200
Temperatura de funcționare	℃	-20 ~ +65

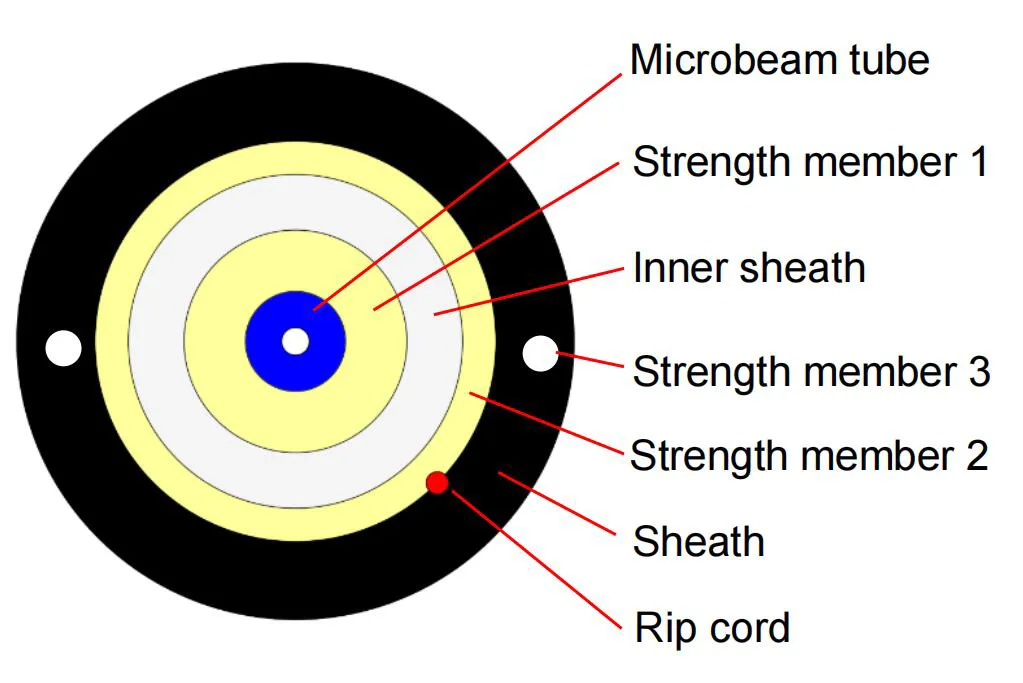

Secțiune transversală prin cablu

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Dimensiunea structurii cablului

Articol	Conținut	Specificații
Fibră	Număr	1
	Tip	G.657A2
	Culoare	ALBASTRU
Tubul microbam	Material	Lszh
	Culoare	ALBASTRU
	Diametru (mm)	0,9 ± 0,05
Teacă interioară	Diametru (mm)	2,2 ± 0,05
	Grosime (mm)	0,4 ± 0,05
	Culoare	Fildeș/alb/bej
	Material	Lszh
	Membru de forță 1	Aramid Fire 1100d*3
Membru de forță 2	Material	Fire aramidă
Membru de forță 2	Cantitate	1100d*7
Membru de forță 3	Material	FRP lipit
Membru de forță 3	Diametru (mm)	0,5*2
Cordon	Număr	1
Cordon	Culoare	Roşu
Teacă	Material	LSZH (protecție UV și rezistență la foc)
	Diametru (mm)	5,0 ± 0,2
	Grosime (mm)	1,1 ± 0,1
	Culoare	Negru
Greutatea cablului	Kg/km	28 ± 3

Performanța cablului de fibre optice

Toate caracteristicile fibrei de cablu (fibra de cablu finisată) sunt, cel puțin, în conformitate cu recomandarea ITU-T G.657A2 și vor fi următoarele.

Articol	Specificații
Tip de fibre	Mod unic
Material de fibre	Silice dopată
Coeficient de atenuare @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm După formarea cablului @ 1310 nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lungimea de undă a cablului	≤ 1260 nm
Lungimea de undă cu dispersie zero	1300 ~ 1324 nm
Pantă de dispersie zero	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersie cromatică @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametrul câmpului de mod @ 1310 nm	8.5-9.3um
Eroare de concentricitate miez / îmbrăcat	≤ 0,5 unul
Diametrul placării	125,0 ± 0,7 unul
Placarea non-circularității	≤5%
Diametru de acoperire primară	242 ± 7 unul
Concentricitate acoperire primară / acoperire	≤10 µm
Acoperirea non-circularității	≤0,7%
Atenuarea cu pierderea de îndoire a cablului 1 Turn 1 Mandrel 7,5mm 10 rânduri 1 mandrel 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

Intervalul de temperatură al aplicației

Interval de temperatură de funcționare	: -20 ℃ până la +65 ℃
Interval de temperatură de stocare / transport	: -20 ℃ până la +65 ℃
Interval de temperatură de instalare	: -20 ℃ până la +65 ℃

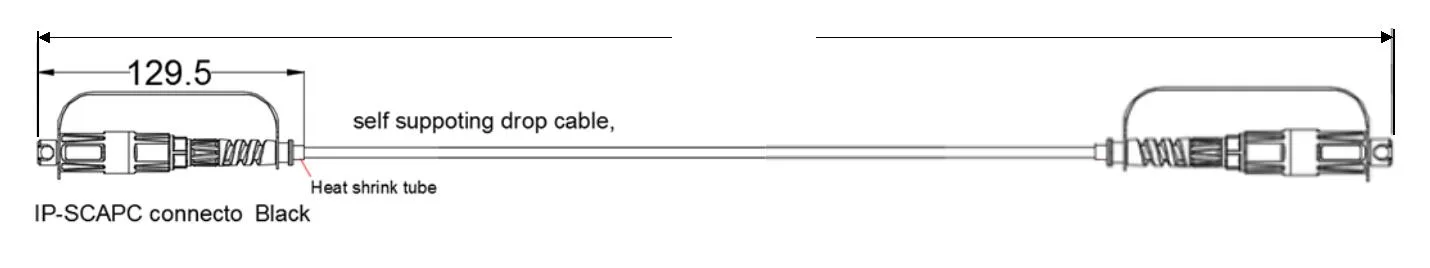

Desen dimensional

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

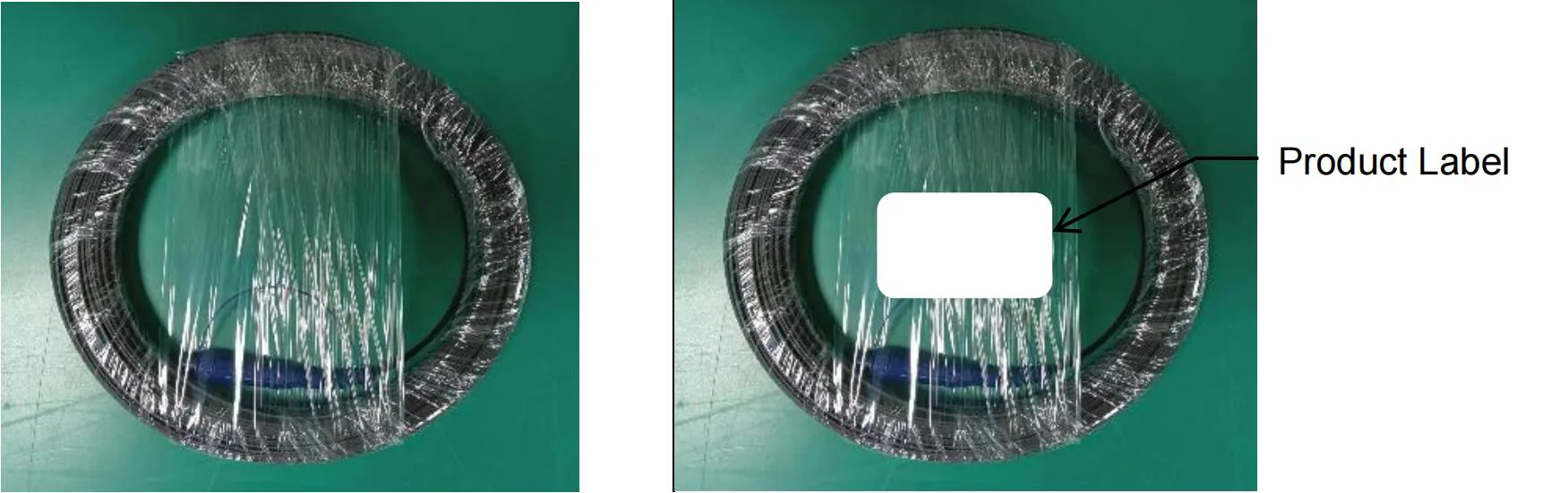

Pachet

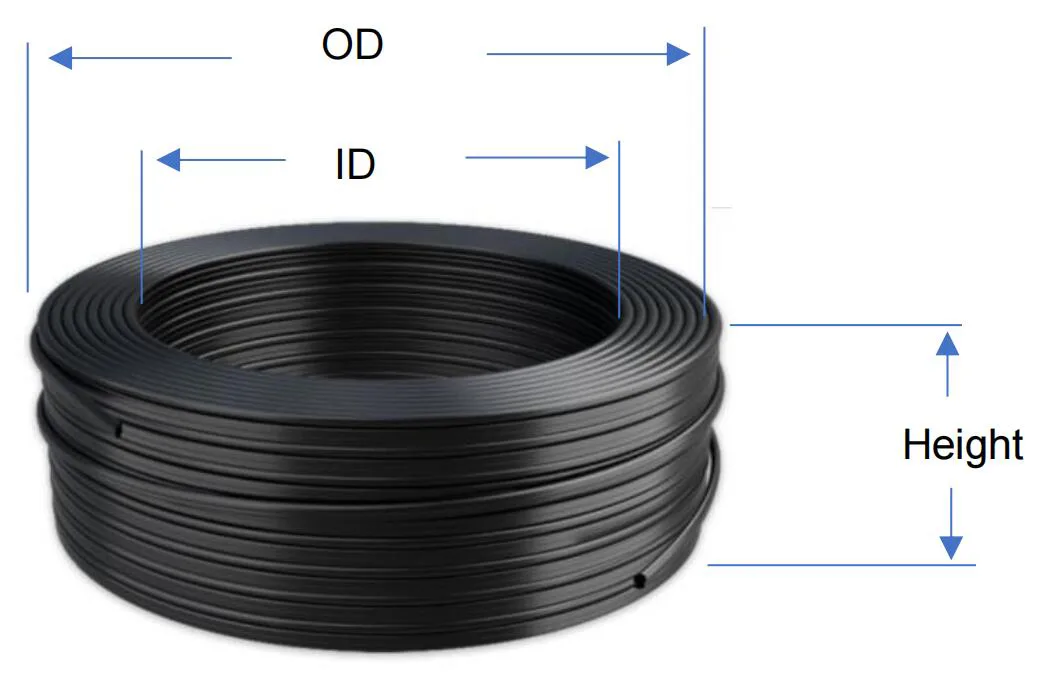

Înfășurarea bobinei de fibre:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
