φ5mm impermeabil cablu rotund mini SC Conector cablu de plasture

Aplicație:● Sisteme FTTX/FTTH● Aplicații Ethernet● Link -uri CATV● Distribuția semnalului optic● Rețele optice pasive (PON)● Aplicații coloane vertebrale, orizontale și ridicate● Cutii terminale preterminate de cădere● Zonele exterioare; Mediu durCaracteristici:● Pierdere scăzută de inserție, pierde......

Trimite o anchetă

Descriere produs

Aplicație:

● Sisteme FTTX/FTTH

● Aplicații Ethernet

● Link -uri CATV

● Distribuția semnalului optic

● Rețele optice pasive (PON)

● Aplicații coloane vertebrale, orizontale și ridicate

● Cutii terminale preterminate de cădere

● Zonele exterioare; Mediu dur

Caracteristici:

● Pierdere scăzută de inserție, pierdere mare de rentabilitate.

● Bine în repetabilitate și schimb.

● Inserție 100%, pierderi de retur, față de capăt și.

● Inspecția interferenței.

● Rezistență mecanică excelentă.

● Respectarea telcordiei GR-326-core.

● asigură performanțe ridicate și fiabilitate în gestionarea cablurilor optice.

● Instalare și reconfigurare rapidă și ușoară.

● Manipulare simplă, nu este nevoie de un instrument special.

● IP68 impermeabil.

1. Specificația tehnică a cablului de plasture

Construcții	Unitate	Descrieri
Număr de fibre		Simplex
Lungime de undă	nm	1310/1550
Pierderea de inserție	DB	≤0.30
Pierderea de întoarcere	DB	≥60
Tip de conexiune		SC/APC
Ferul		Ceramică
Cicluri de conexiune		500
Culoarea jachetei de cablu		Negru
Diametrul exterior al cablului	mm	5,0 ± 0,2
Mod de fibre		Mod unic: G657A2
Material pentru jacheta de cablu		PE
Greutatea cablului	Kg/km	35 （aprox）
Conținut de imprimare		Personalizabil
Lungime	m	60、100、150、200 sau personalizabil (Toleranță: ± 0,5 m)
Tip conector		Intrare ： Accord H optic SC/APC
Tip conector		Ieșire ： Accord h optic SC/APC
Tracțiune (axială între cablu și conector)	N	200
Grad impermeabil		IP68
Temperatura de funcționare	℃	-40 ° C ~ +70 ℃
Temperatura de depozitare	℃	-40 ° C ~ +70 ℃

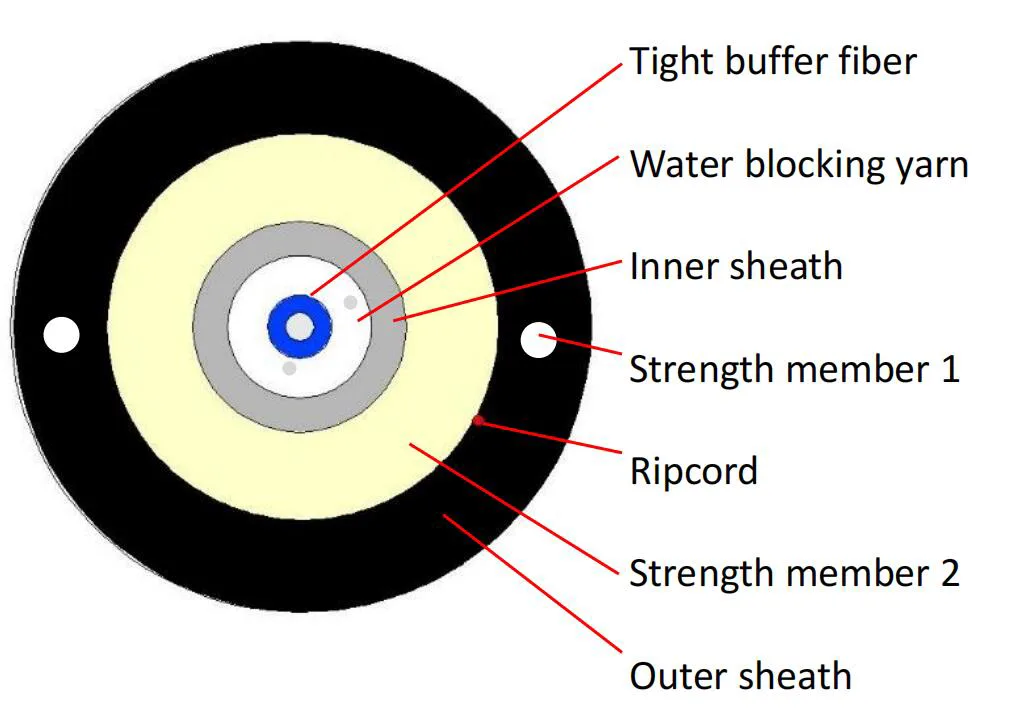

2. Secțiunea transversală a cablului

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

3. Dimensiunea structurii cablului

Articol	Conținut	Specificații
Fibra tampon strânsă	Număr	1
	Tip	G.657A2
	Culoare	Alb
	Material	Lszh
	Diametru (mm)	0,90 ± 0,05
Teacă interioară	Diametru (mm)	2,0 ± 0,2
	Grosime (mm)	0,25 ± 0,1
	Culoare	Albastru
	Material	PBT
Membru de forță 1	Material	FRP
	Cantitate	0,5*2
Membru de forță 2	Material	Fire aramid + fir de sticlă care blochează apă
Teacă	Material	PE
	Diametru (mm)	5,0 ± 0,2
	Grosime (mm)	1,3 ± 0,1
	Culoare	Negru
Cablu Weigth	Kg/km	35 ± 3
Tensiune	N	500 (pe termen lung)
		800 (pe termen scurt)
Zdrobi	N/10cm	500 (pe termen lung)
		800 (pe termen scurt)
Min. Raza de îndoire	mm	10xd (static)
		20xd (dinamic)
Interval de temperatură de funcționare:		-40 ℃ până la +70 ℃
Interval de temperatură de stocare / transport:		-40 ℃ până la +70 ℃
Interval de temperatură de instalare:		-10 ℃ până la +50 ℃

4. Material de cablu

4.1 Fibră optică

Toate caracteristicile fibrei de cablu (fibra de cablu finisată) sunt, cel puțin, în conformitate cu recomandarea ITU-T G.657A2 și vor fi următoarele.

Articol	Specificații
Tip de fibre	Mod unic
Material de fibre	Silice dopată
Coeficient de atenuare @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm	≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km
@ 1625nm După formarea cablului @ 1310 nm @ 1550 nm	≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km
Lungimea de undă a cablului	≤ 1260 nm
Lungimea de undă cu dispersie zero	1300 ~ 1324 nm
Pantă de dispersie zero	≤ 0,092 ps/(nm2.km)
PMD @ 1550 nm	≤0.1 ps/km1/2
Dispersie cromatică @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. Km) ≤5.3 ps/(nm. Km) ≤18.0 ps/(nm. Km) ≤22 ps/(nm. Km)
Diametrul câmpului de mod @ 1310 nm	8.5-9.3um
Eroare de concentricitate miez / îmbrăcat	≤ 0,5 unul
Diametrul placării	125,0 ± 0,7 unul
Placarea non-circularității	≤5%
Diametru de acoperire primară	242 ± 7 unul
Concentricitate acoperire primară / acoperire	≤10 µm
Acoperirea non-circularității	≤0,7%
Atenuarea cu pierderea de îndoire a cablului 1 Turn 1 Mandrel 7,5mm 10 rânduri 1 mandrel 15mm	1550nm ≤ δ 0,10 dB/km 1550nm ≤ δ 0,03 dB/km

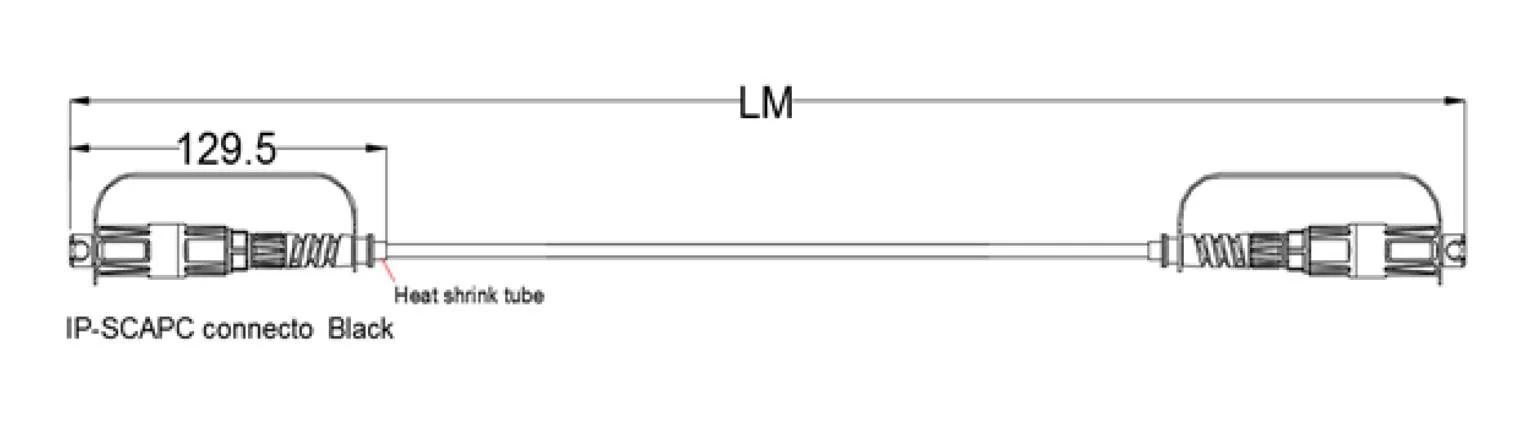

5. Desenul dimensional al cordonului plasture

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

6. Pachet

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord

Cerințe de pachet

φ5mm Waterproof Round Cable Mini SC~Mini SC Connector Patch Cord
